পাতলা শীট মেটাল প্রান্ত তিরস্কারকারী সঙ্গে দৈর্ঘ্য লাইন মেশিন কাটা
মেটাল কয়েল শীট টু লেংথ লাইন কাটিং আমাদের প্রধান মেশিন প্রোডাক্টগুলির মধ্যে একটি, আমরা 15 বছর ধরে মেটাল শিট কাট টু লেংথ লাইন মেশিন তৈরি করি, মালয়েশিয়া, কেএসএ, ইউএই, নাইজেরিয়া, আলজেরিয়া, ইউএসএ, রাশিয়া, ইথিওপিয়া, মিশর, ইত্যাদি, প্রায় 30 টি দেশ,
কুণ্ডলী শীট গরম ঘূর্ণিত হতে পারে, কোল্ড রোলড, গ্যালভানাইজড স্টিল শীট, স্টেইনলেস স্টীল শীট, অ্যালুমিনিয়াম শীট, হালকা গেজ শীট দৈর্ঘ্য লাইন কাটা সূক্ষ্ম সমতলকরণ এবং দ্রুত কাটিয়া আছে.শীট সমতলতা +/-1 মিমি প্রতি বর্গ মিটার, দ্রুত কাটা বন্ধ করুন 2m x 28pcs/মিনিট।
লেভেলার, সার্ভো লেংথ ফিডিং এবং দ্রুত বায়ুসংক্রান্ত শিয়ারের ক্রমাগত চলমান উচ্চ গতি এবং উচ্চ নির্ভুলতা কাজ নিশ্চিত করে, স্ট্যাকিং গতি আসছে কাটা শীটগুলিকে অনুসরণ করে এবং প্রতিটি শীটকে একটি করে দ্রুত স্ট্যাক করে, একটি 2mm x 1250 x 15T কয়েলের জন্য, এটি 20 মিনিট সময় নেয়। কাটা, প্রায় 40 মিনিট এক কুণ্ডলী.
লেআউট
দুই সেট কয়েল প্রিপারিং স্যাডল, ব্যাক টেনশন সহ সিঙ্গেল ম্যান্ড্রেল আনকোয়লার, কয়েল হেড প্রেস এবং পিলার, 4 হাই লেভেলার, পিট লুপ, সেন্ট্রাল গাইড, সার্ভো লেংথ ফিক্সিং উইথ ফিল্মিং, ফাস্ট শিয়ার, ডেলিভারি বেল্ট টেবিল, এক বা দুই সেট স্ট্যাকার, আউটপুট কার বা রোল টেবিল।
গঠন
- কয়েল স্যাডল, স্ট্যান্ডবাইয়ের জন্য এক বা দুটি কয়েল সংরক্ষণ করুন, 20T লোড করুন
- কয়েল লোডিং গাড়ি।আনকোয়লার ম্যান্ডরেলে কয়েল লোড করুন, আপ-ডাউন লিফটিং এবং fwd-bwd হাঁটা।
- একক ম্যান্ড্রেল আনকয়লার: স্ট্যান্ডার্ড Ф508mm-এর জন্য হাইড্রোলিক এক্সপেনশন ম্যান্ড্রেল, স্থিতিশীল আনকয়লিং এবং সমতলকরণের জন্য ব্যাক টেনশন মোটর ইনস্টল করা হয়েছে, সেটারলাইনে কয়েল সেন্টার নিশ্চিত করতে আনকয়লার বেসকে কেন্দ্রীভূত করা হয়েছে।
- 2+15 রোলার লেভেলার: 4Hi, 4 সারি ব্যাকআপ রোলার, 75KW DC।
- 7 সার্ভো দৈর্ঘ্য খাওয়ানো: সার্ভো দৈর্ঘ্য পরিমাপ (2+5+2 রোলার সার্ভো মোটর এবং কন্ট্রোলার দ্বারা চালিত)
- বায়ুসংক্রান্ত ফাস্ট স্টপ শিয়ার: ক্র্যাঙ্ক শ্যাফ্ট নীচে থেকে উপরে, নিম্ন ব্লেড v আকৃতিতে কাটা।
- বেল্ট পরিবাহক: সমাপ্ত শীটগুলি স্ট্যাকারে পৌঁছে দিন
- স্ট্যাকার: স্ট্যাকিং লোড 5T।
- শীট কার: শীট বিতরণ, তারপর প্যাকিং।দুটি গাড়ি হতে পারে, একটি কাজ করছে এবং অন্যটি অপেক্ষা করছে।
পরামিতি:
| উচ্চ গতির আলো গেজ দৈর্ঘ্য কাটা |
পরামিতি |
| ইস্পাত কয়েল শীট বেধ (মিমি) |
0.2-1.5 মিমি, 0.25-2.0 মিমি, 0.3 -3.0 মিমি, 0.4-4.0 মিমি |
| ইস্পাত কয়েল শীট প্রস্থ (মিমি) |
600 মিমি, 1000 মিমি, 1250 মিমি, 1600 মিমি |
| আনকোয়েলিং লোড (MT) |
10T, 15T, 20T |
| লাইনের গতি (mpm) |
80মি/মিনিট |
| কাটিং সঠিকতা (মিমি) |
±0.50মিমি/2মি দৈর্ঘ্য
|
| সমতলকরণ নির্ভুলতা |
≤±1.0মিমি/মি2 |
| burrs কাটা |
≤3% পুরুত্ব |
| স্ট্যাকিং নির্ভুলতা |
≤1.0 মিমি প্রস্থ, ≤1.5 মিমি দৈর্ঘ্য, |
| মোট শক্তি (KW) |
100KW ~ 130KW ~ 150KW |
| ভূমি এলাকা (L x W) |
25 মি x 10 মি |
সুনির্দিষ্ট মেকিং:
| অংশ |
উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড |
| খাদ, অক্ষ, রোলার |
42CrMo, HB250-275 |
| ফ্রেম, ঘাঁটি |
Q235-A ,Q345(16Mn) স্টিল প্লেট ওয়েল্ডিং, অ্যানিলিং ট্রিটমেন্ট |
| গিয়ারবক্স বডি |
Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ব্লাস্টিং, প্রাইমার পেইন্টিং |
| গিয়ারস: |
40Cr ফোরজিং স্টিল, HB240-255, দাঁতের মুখ শক্ত, দাঁত মাটি |
| আনকোয়লার সেগমেন্ট: |
55# কাস্ট স্টিল, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং |
| জলবাহী পাম্প |
ইউকেন পিশন পরিবর্তনশীল পাম্প |
| পিএলসি |
সিমেন্স S200 |
| ভারবহন |
HRB, ZWZ, SKF |
| বায়ুসংক্রান্ত অংশ |
এয়ারট্যাক, এসএমসি |

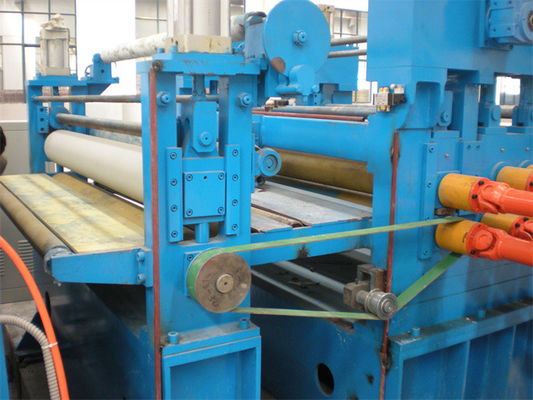

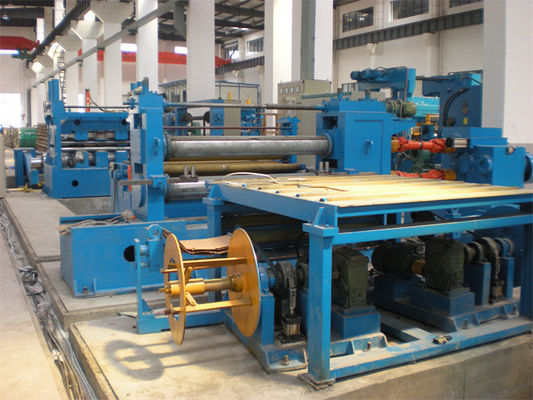

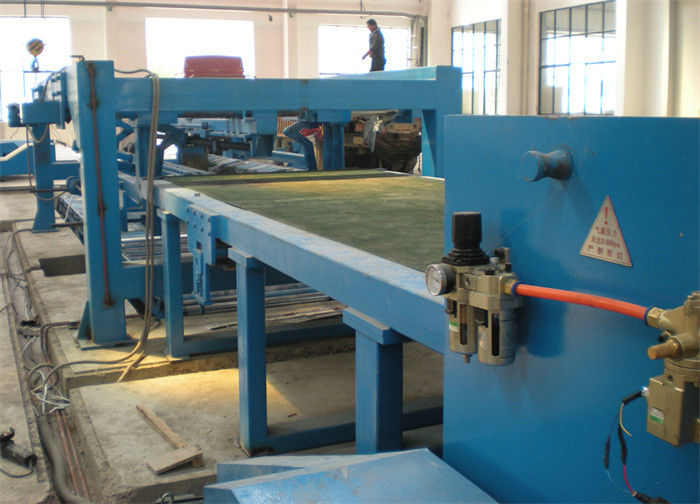

ফটো:
