যথার্থ স্লিটিং লাইনের জন্য শীট মেটাল স্লিটার রিকোইলার মেশিন

যথার্থ স্লিটিং লাইনের জন্য শীট মেটাল স্লিটার রিকোইলার মেশিন

যথার্থ ইস্পাত স্লিটিং লাইনের মধ্যে রয়েছে আনকয়লার মেশিন, স্লিটার মেশিন, টেনশন এবং রিকোয়লার মেশিন ইত্যাদি।

• Uncoiler মেশিন: ভাল্লুক ইস্পাত কুণ্ডলী লোড এবং slitting জন্য uncoil ইস্পাত স্ট্রিপ.
• স্লিটার মেশিন: স্টিলের স্ট্রিপকে দ্রাঘিমাংশে চেরা করার জন্য বৃত্তাকার ছুরি পরার ডবল আর্বর, মোটর এবং গিয়ারবক্স সার্বজনীন জয়েন্টগুলির মাধ্যমে দুটি আর্বরকে চালিত করে, উপরের আর্বরের চাপ-ডাউন মোটর এবং ওয়ার্ম গিয়ার এবং রড দ্বারা সামঞ্জস্য করা হয়।স্লিটারের নির্ভুলতা খুবই গুরুত্বপূর্ণ, দুটি আর্বার অবশ্যই সমান্তরাল হতে হবে, ছুরি এবং স্পেসারগুলি অবশ্যই ভাল নির্ভুল হতে হবে

স্লিটার টুলগুলির মধ্যে রয়েছে বৃত্তাকার ছুরি, ছুরি এবং কুশনের মধ্যে স্টিলের স্পেসার যাতে স্লিটার থেকে সোজা স্লিট স্ট্রিপগুলিকে গাইড করা যায়।

বৃত্তাকার ছুরির উপকরণগুলি ধাতব ফালা থেকে চেরা পর্যন্ত উপাদানের থেকে আলাদা, স্টিলের স্পেসারগুলি বিভিন্ন বেধে CK45 দিয়ে তৈরি, কুশনগুলি সোজা কাঠের বার বা রাবারের রিং হতে পারে।উচ্চ নির্ভুলতা স্লিটিং দিতে: ক্যাম্বার +/-0.10 মিমি/মি, প্রান্ত burrs: ≤0.3 মিমি, সোজাতা: ≤0.8 মিমি/মি, চেরা প্রস্থ ±0.1 মিমি।

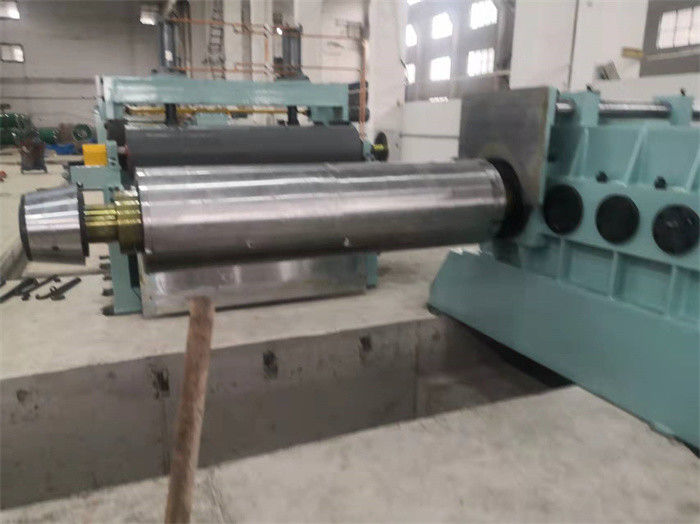

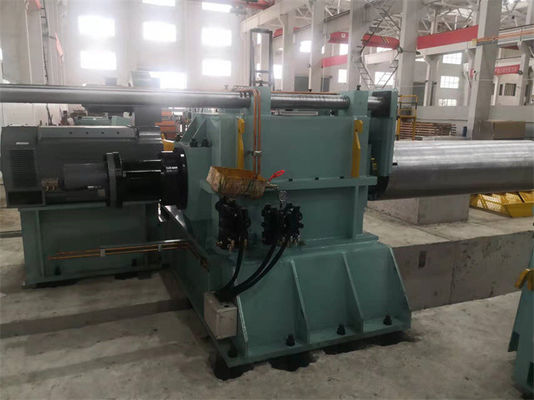

• রিকয়লার মেশিন: রিকোয়লার ম্যান্ডরেলে রিওয়াইন্ড স্লিট স্ট্রিপ, এতে প্রেস সেপারেটর, এক্সপেনশন ম্যান্ড্রেল, ড্রাইভ মোটর এবং ট্রান্সমিশন গিয়ারবক্স, সাপোর্ট আর্ম, পুশার অন্তর্ভুক্ত রয়েছে।

পাতলা শীট ঘুরানোর জন্য, রিকোয়েল ম্যান্ড্রেলটি বিজোড়, স্তরগুলির ভিতরে ইস্পাত স্ট্রিপগুলিকে রক্ষা করার জন্য।

রিওয়াউন্ড স্টিলের স্ট্রিপগুলি স্তর এবং প্রান্তে ঝরঝরে, 0.5 মিমি এর মধ্যে টেলিস্কোপ

পাতলা শীট স্লিটিং মেশিনটি উচ্চ নির্ভুল উচ্চ গতির স্লিটিং 120m/মিনিট, 150m/মিনিট, 200m/মিনিট, প্রতিটি আধঘণ্টা একটি কয়েল চেরা করতে পারে, প্লাস

নিষ্ক্রিয় সময়কে ছোট করার জন্য কার্যকর প্রক্রিয়া সাজানো হয়েছে, লোডিং, হ্যান্ডলিং এবং আনলোড করার সময় প্রায় 10 মিনিট, প্রতিটি 8 ঘন্টা 10 কয়েল (10 কয়েল x 15T = 150T) চেরা পারে, প্রতিদিন দুটি শিফট 300T।

চরিত্র:

1. কয়েল স্টোরিং স্যাডল: স্যাডেলে কয়েল প্রস্তুত রাখুন, কয়েল কার (ট্রলি) কয়েলের নীচে এসে এটিকে উপরে তুলতে পারে, যা ওভারহেড ক্রেনের কাজের সময়কে কমিয়ে দেয় এবং ক্রেন সরাসরি কয়েল গাড়িতে কয়েল রাখলে স্টিলের কয়েল ক্ষতিগ্রস্ত হওয়া এড়াতে পারে।
2. কয়েল লোডিং কার: হয় ফ্লোর টাইপ কয়েল কার বা পিট টাইপ, আনকোয়েল ম্যান্ডরেলে দক্ষ কয়েল লোডিং নিশ্চিত করুন।
3. একক ম্যান্ড্রেল আনকয়লার: হাইড্রোলিক এক্সপেনশন ম্যান্ড্রেল 508 মিমি এর জন্য উপযুক্ত, এবং বড় আইডি কয়েল আনকোলারে অতিরিক্ত সেগমেন্ট বা রাবার হাতা ইনস্টল করতে পারে।ম্যান্ডরেলের উপর লোড বিভিন্ন মাত্রার ধাতব কয়েলের সাথে পরিবর্তিত হয়।
4. কুণ্ডলী মাথা ট্র্যাকশন প্রেস আর্ম, পিলার shoveling প্লেট: কুণ্ডলী মাথা খুলতে এবং চিমটি ফিডারে পাঠাতে একে অপরের সাথে সহযোগিতা করুন।
5. পিঞ্চ ফিডার এবং প্রিলেভেলিং ইকুইপমেন্ট: থ্রেডিং-এ কয়েল হেড ফরওয়ার্ড স্লিটারে পাঠান, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনাস ক্রমাগত অ্যাকিউমুলেটর লুপে স্ট্রিপ পাঠান।
6. 1# গ্রাউন্ডে প্রথম অ্যাকিউমুলেটর লুপ: থ্রেডিং পর্যায়ে পাতলা শীটকে পার হতে দেওয়ার জন্য সেতু হিসাবে হাইড্রোলিক ফ্ল্যাপিং প্লেট, স্বয়ংক্রিয় মোডে, ফিডব্যাকের জন্য পিটের দেয়ালে বৈদ্যুতিক চোখ দিয়ে চিমটি খাওয়ানো এবং স্লিটিং গতি সিঙ্ক্রোনাইজ করতে লুপ পিটে স্টিল ট্রিপ জমা করুন।
7. রোলার এবং সাইড গাইড টিপুন: স্লিটিং মেশিনের কেন্দ্রে স্টিলের স্ট্রিপকে অনুভূমিকভাবে এবং উল্লম্বভাবে গাইড করতে।স্টিলের স্ট্রিপের প্রস্থে ম্যানুয়ালি সাইড গাইড সামঞ্জস্য করুন।
8. প্রধান মেশিন, স্লিটিং মেশিন: একজোড়া সমান্তরাল ছুরির শ্যাফ্ট, একটি চলনযোগ্য স্লিটার স্ট্যান্ড, একটি ফিক্সড স্লিটার স্ট্যান্ড, স্ক্রু ডাউন মেকানিজম, ড্রাইভ এবং ট্রান্সমিশন ডিসি/এসি ড্রাইভার দ্বারা নিয়ন্ত্রিত।
9. এজ স্ক্র্যাপ কয়লার: উইন্ড আপ এজ স্ক্র্যাপ, ঘর্ষণ চাকার মাধ্যমে সাইক্লয়েড মোটর দ্বারা উইন্ডিং টেনশন প্রদান করা হয়।
10. 2# অ্যাকুমুলেটর লুপ পিট: 1# অ্যাকুমুলেটর পিটের সাথে একই কাঠামো, স্লিটিং এবং রিকোইলিংয়ের সিঙ্ক্রোনাস গতির গ্যারান্টি দেওয়ার জন্য, স্লিট স্ট্রিপগুলি কখনই লুপে আটকায় না।
11. টান এবং গতি পরিমাপ ইউনিট: জলবাহী উল অনুভূত টাইপ বা রোলার টাইপ recoiling এর টান বিধান, recoiling আগে লাইন গতি পরিমাপ এনকোডিং.
12. ডিফ্লেক্টর রোলার এবং প্রি বিভাজক: রিকোয়েল করার আগে, ক্রমানুসারে পৃথক ইস্পাত স্ট্রিপ এবং ম্যান্ড্রেল নিপার রিকোয়েল করার জন্য স্ট্রিপগুলির দিক নির্দেশনা করুন।
13. ওভারআর্ম এবং রিকোয়লারকে আলাদা করা: হয় সীমলেস বা ওপেন সেগমেন্ট ম্যান্ড্রেল, ভাল রিকোলিং, কয়েলিং হাম্প ≤0.5 মিমি, প্রান্তের পার্থক্য ±0.10 মিমি নিশ্চিত করতে।
14. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: সিমেন্স পিএলসি উচ্চ গতিতে কাজ করা স্লিটিং লাইন নিয়ন্ত্রণ করতে 200m/min.ü

পরামিতি:

বিন্যাস:
