ঘূর্ণন কাঁচি ফ্লাই দৈর্ঘ্য লাইন কাটা

ঘূর্ণন কাঁচি ফ্লাই দৈর্ঘ্য লাইন কাটা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ফ্লাই (0.3-3) x 1000
Trading Properties
MOQ
1 সেট
Packing
40HC x 3
period for dispatch
120-150 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

200mm ফ্লাইং কাট টু লেংথ লাইন

,

স্টেইনলেস ফ্লাইং কাট টু লেংথ লাইন

,

220KW ফ্লাইং কাট টু লেংথ লাইন

Name: রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন স্টেইনলেস স্টীল
Sheet Material: স্টেইনলেস স্টীল 304,, 316, দস্তা-নিকেল খাদ
Sheet Thickness: 0.3-3 মিমি
Sheet Width: 200-1000 মিমি
Coil ID: 508 মিমি, 610 মিমি
Coil OD: 1800 মিমি
Coil Weight: 15 টি
Cutting Speed: প্রতি মিনিটে 80pcs 1m
Cutting Length: 200-3000 মিমি
Cutting Style: রোটারি ফ্লাই শিয়ার
Leveler: 6 হাই
Total Power: 220 কেডব্লিউ
Land Area: 28 মি x 8 মি
Feeding Direction: গ্রাহক সিদ্ধান্ত নেয়
Product Brief
স্বয়ংক্রিয় রোটারি শিয়ার ফ্লাই কাট টু লেন্থ লাইন স্টেইনলেস স্টিল ০.৩-৩ X ১০০০ আমাদের কোম্পানির তৈরি রোটারি শিয়ার ফ্লাই কাট টু লেন্থ লাইন, উচ্চ গতি এবং উচ্চ নির্ভুলতা সম্পন্ন, বিশেষ করে পাতলা শীট এবং ছোট শীট মেটাল কাটার জন্য উপযুক্ত: ফ্লাই কাটিং পাতলা শীট কয়েল লম্বা দৈর্ঘ্য (হাজার মিটার) কাটার জন...
Product Description

স্বয়ংক্রিয় রোটারি শিয়ার ফ্লাই কাট টু লেন্থ লাইন স্টেইনলেস স্টিল ০.৩-৩ X ১০০০



আমাদের কোম্পানির তৈরি রোটারি শিয়ার ফ্লাই কাট টু লেন্থ লাইন, উচ্চ গতি এবং উচ্চ নির্ভুলতা সম্পন্ন, বিশেষ করে পাতলা শীট এবং ছোট শীট মেটাল কাটার জন্য উপযুক্ত:

  • ফ্লাই কাটিং পাতলা শীট কয়েল লম্বা দৈর্ঘ্য (হাজার মিটার) কাটার জন্য উপযুক্ত।
  • ফ্লাই কাটিং ফ্রিকোয়েন্সি প্রতি মিনিটে ১৫০ বার পর্যন্ত হতে পারে। লাইন গতি ৮০ -১০০ মি/মিনিট
  • ছোট শীট কাটিং মানে উচ্চ ফ্রিকোয়েন্সি একটানা কাটিং, উচ্চ উৎপাদনশীলতা।
  • উচ্চ নির্ভুলতা ৬হাই লেভেলার, ফিল্ম ল্যামিনেটর, ডুয়াল স্ট্যাকার উচ্চ উৎপাদন বিন্যাস।
  • ০.৩ -৩.০মিমি x ১০০০মিমিW x ২০০ -৩০০০মিমিL এর জন্য ফ্লাই কাটিং লাইন।
  • লেভেলিং রোলারগুলি সার্ভো প্রেস করা ব্যাকআপ রোলারগুলির মাধ্যমে স্বয়ংক্রিয়ভাবে সমন্বয় করা হয়।

পরামিতি:

কাঁচামাল এবং প্রস্তুত পণ্য ইনপুট
কাঁচামাল গরম / ঠান্ডা রোল্ড স্টেইনলেস স্টিল
যান্ত্রিক বৈশিষ্ট্য টান শক্তি σb≤800Mpa, σs≤550Mpa
বেধ ০.২-২.০মিমি, ০.৩-৩.০মিমি
প্রস্থ ২০০মিমি-১০০০মিমি(সর্বোচ্চ)
কয়েল ও.ডি. ≤Φ১৫০০,১৮০০মিমি
কয়েল আইডি। Φ508mm (গ্যাসকেট সহ Φ610mm পর্যন্ত বড় করা হয়েছে)
সর্বোচ্চ ওজন ১০ টন, ১৫ টন, ২০ টন
শীটের দৈর্ঘ্য ২০০ - ৩০০০মিমি
দৈর্ঘ্য সহনশীলতা L 0 = 1M±0.3 মিমি (একই গতি)
L 0 = 1 M±0.4 মিমি (ত্বরণ / হ্রাস)
কর্ণীয় দৈর্ঘ্য সহনশীলতা L 1 = 1M±0.5মিমি
স্ট্যাকিং উচ্চতা 650mm সর্বোচ্চ (কাঠের সমর্থন প্রায় 150mm উঁচু)
সর্বোচ্চ স্ট্যাকিং ওজন ৫ টন



  ফ্লাইং সিটিএল পরামিতি
1 রৈখিক গতি ০-৮০ মি/মিনিট
2 থ্রেডিং গতি ০-১৫ মি/মিনিট
3 বিদ্যুৎ সরবরাহ ৩৮০V / ৫০Hz / ৩PH
4 ইনস্টল করা পাওয়ার প্রায় ২২০KW
5 ক্রস কাটিং ওয়ে দুটি ছুরি ফ্লাই কাউন্টার কাটিং
কাটিং মেকানিজম ট্র্যাক কাটিং
6 নিয়ন্ত্রণ পদ্ধতি এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ
7 ড্রাইভ মোটর ক. ডিকোয়িলিং মোটর: এসি ৩০KW খ. লেভেলিং মোটর: এসি ৭৫KW

গ. ফ্লাইং শিয়ার্স সার্ভো মোটর:

এসি ৯০KW



গঠন:

  আইটেম পরিমাণ

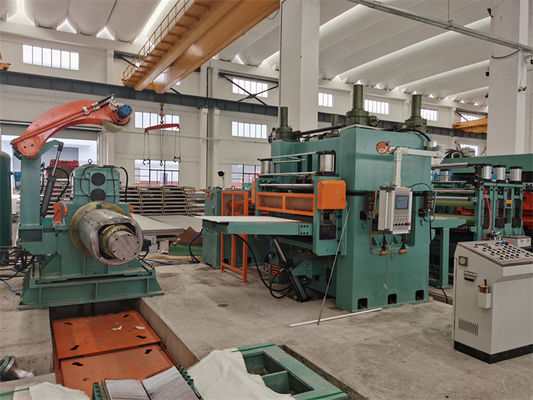

1 লোডিং স্টেশন 1
2 লোডিং কার 1
3 ডিকোয়িলার 1
4 নির্ভুল লেভেলিং মেশিন (১৯ রোলার) 1
5 সার্ভো ফিডিং ডিভাইস (ল্যামিনেটিং ডিভাইস অন্তর্ভুক্ত) 1

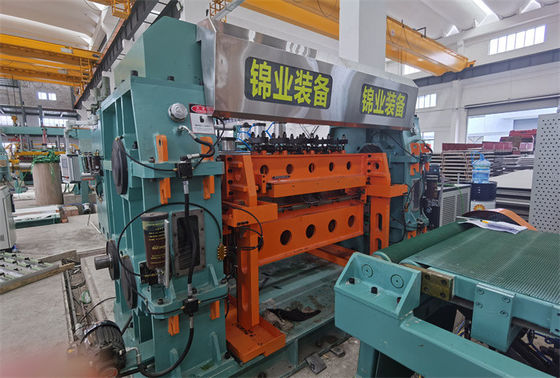

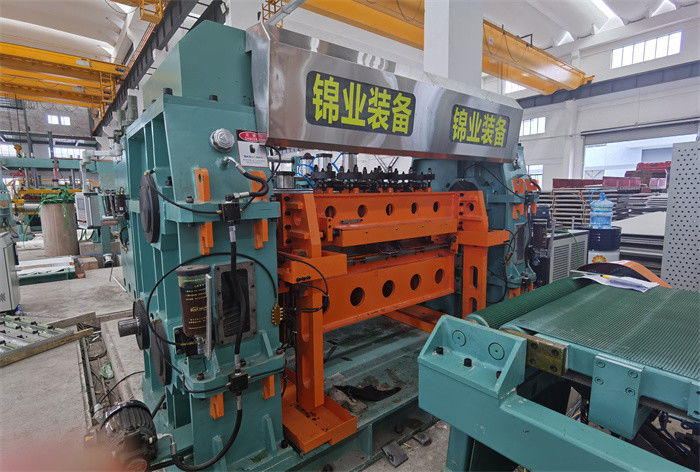

6 রোটারি হাই স্পিড ফ্লাই কাটার 1

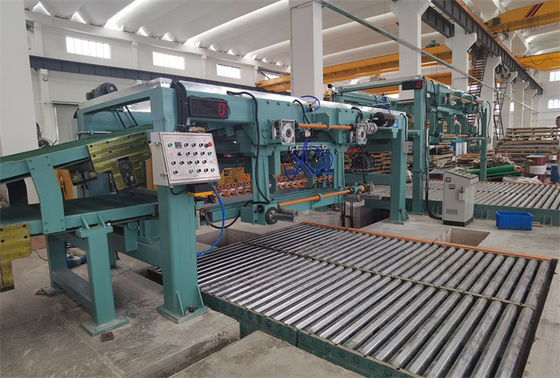

7 তিনটি পর্যায়ের বেল্ট পরিবাহক 1
8 1st স্বয়ংক্রিয় শীট স্ট্যাকার 1
9 2nd স্বয়ংক্রিয় স্ট্যাকার 1
10 হাইড্রোলিক সিস্টেম 1
11 নিউমেটিক সিস্টেম 1
12 লুব্রিকেটিং সিস্টেম 1
13 বৈদ্যুতিক সিস্টেম 1



বৈশিষ্ট্য:

  1. কাট টু লেন্থ লাইন হল আনকোয়াইলার, লেভেলার, রোটারি শিয়ার, স্ট্যাকার ইত্যাদি সমন্বিত ফ্ল্যাট স্টিল প্লেটগুলিকে লেভেলিং এবং দৈর্ঘ্য অনুসারে কাটার মাধ্যমে তৈরি করা, কয়েল লোডিং, দৈর্ঘ্য পরিমাপ, ফিল্ম কোটিং, শীট সরবরাহ এবং আউটপুট ইত্যাদির সহায়ক কার্যাবলী সহ।
  2. ওয়ার্কিং প্রক্রিয়া হল আনকোয়াইলিং, ১৯ রোলার ৬হি লেভেলিং, দৈর্ঘ্য পরিমাপ, রোটারি ফ্লাই শিয়ার কাটিং, কাটা শীটগুলি প্রথম স্ট্যাকারে যায় যতক্ষণ না স্ট্যাকিংয়ের সংখ্যা প্রি-সেট সংখ্যায় পৌঁছায়, তারপর ম্যানুয়ালি দ্বিতীয় স্ট্যাকারে স্থানান্তর করা হয়। যখন শীটগুলি দ্বিতীয় স্ট্যাকারে যাচ্ছে, তখন রোল টেবিলের মাধ্যমে প্রথম লিফটিং টেবিলে শীটগুলি আউটপুট করুন এবং তারপরে প্রথম স্ট্যাকার কাজের অবস্থায় ফিরে আসে। এইভাবে, একটি স্টিল কয়েল কাটিং একটানা চলতে পারে।
  3. ওয়ার্কিং প্রক্রিয়া স্বয়ংক্রিয়, পিএলসি সার্ভো নিয়ন্ত্রণ এবং এইচএমআই গ্রহণ করে। টাচ স্ক্রিনে, শীটের আকার, পিসি-এর সংখ্যা সেট করতে পারে, শীটের ওজন গণনা করতে পারে, তাছাড়া, ফাংশন রয়েছে: ফিডিং গতি সেট করুন, ফিডিং দৈর্ঘ্য সেট করুন, ফিডিংয়ের সংখ্যা সেট করুন, ম্যানুয়াল এবং অটো এর মধ্যে বিনিময় করুন, অটো স্টার্ট, অটো স্টপ, বিরতি, কাউন্টার শূন্য, fwd-rwd বোতাম, শিয়ার আপ-ডাউন, ফল্ট অ্যালার্ম, ইত্যাদি।
  4. ক্রোম লেপা রোলার, পিইউ রোলার, ব্লোয়ার ইত্যাদি শীটের পৃষ্ঠকে আঘাত থেকে রক্ষা করতে ভূমিকা রাখে।
  5. ম্যানুয়াল থ্রেডিং ছাড়া, সবকিছু স্বয়ংক্রিয়ভাবে কাজ করে।
