অ্যালুমিনিয়াম কয়েল অ্যাল ফয়েল লম্বা স্লিটিং লাইন মেশিন 0.15 -1.5 x 1600

অ্যালুমিনিয়াম কয়েল অ্যাল ফয়েল লম্বা স্লিটিং লাইন মেশিন 0.15 -1.5 x 1600


অ্যালুমিনিয়াম কয়েল অ্যালুমিনিয়াম ফয়েল লংটিগন্যাল ক্লিটিং মেশিনটি বিশেষভাবে অ্যালুমিনিয়াম কয়েলগুলির আনক্লোলিং, লংটিগন্যাল কাটিয়া, এবং উইন্ডিং প্রক্রিয়াগুলির জন্য ডিজাইন করা হয়েছে,বিশেষ করে ও-স্টেট অ্যালুমিনিয়াম কয়েল (Al2Q3) কে কাটতে. অ্যালুমিনিয়াম উপাদান হালকা, পাতলা, এবং নরম, কাটিয়া নির্ভুলতা এবং রোলিং নির্ভুলতা জন্য খুব উচ্চ প্রয়োজনীয়তা সঙ্গে। এটি একটি উচ্চ নির্ভুলতা কাটা মেশিন,যন্ত্রপাতি উৎপাদনের নির্ভুলতার স্তরকে প্রতিফলিত করে

সমগ্র কাটিয়া লাইন একটি সঞ্চয় প্ল্যাটফর্ম, একটি মোবাইল uncoiler, একটি সামনের সঞ্চয় গর্ত, একটি মোবাইল পাশ গাইড, একটি ডিস্ক slitter মেশিন (ডাবল slitters উপলব্ধ), একটি অফলাইন প্রান্ত winding মেশিন অন্তর্ভুক্ত,না.. ২ লুপার স্টোরেজ, প্রি-বিভাজন, একটি টেনশন স্টেশন (প্লেট + দুই রোল টাইপ), একটি পিছন কাঁচি মেশিন, একটি পরিমাপ ডিফ্লেক্টর রোলার, একটি প্রেস বিভাজন ডিভাইস, একটি recoiler, এবং একটি আনলোডিং গাড়ী।তাদের মধ্যে, প্রতিটি অংশের কাঠামোগত নকশা এবং কনফিগারেশন স্তর একটি উচ্চ নির্ভুলতা স্তর পৌঁছাতে হবে উচ্চ গতির সুনির্দিষ্ট কাটা এবং মোড়ক প্রয়োজনীয়তা অর্জন করতে

সরঞ্জামের বৈশিষ্ট্যঃ

1এই কাটিয়া লাইনটি সম্পূর্ণরূপে শীট ধাতুর পৃষ্ঠের সুরক্ষা বিবেচনা করেঃ আনকোলার ড্রামের ফ্যান-আকৃতির ব্লকটি serrated overlap গ্রহণ করে,প্রেস রোলার এবং ট্রানজিশন রোলার উভয়ই আবৃত রাবার রোলার, এবং রিসোলারটি নিরবচ্ছিন্নভাবে মোড়ানো হয়।

2. এন্ট্রি লুপ ক্রসিং ব্রিজ একটি উত্তোলন টাইপ, একটি আর্ক আকৃতির খাওয়ানোর ডিভাইস সহ, এবং অতিস্বনক সনাক্তকরণ পর্যাপ্ত এবং নমনীয় উপাদান সঞ্চয় অর্জন করে।

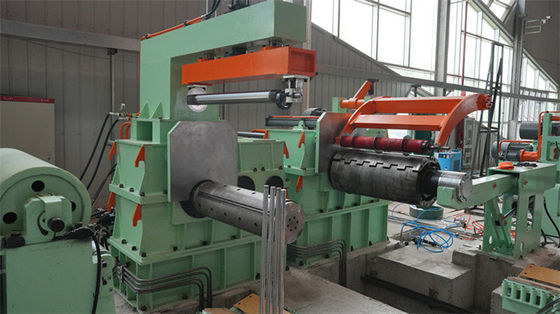

3. হাইড্রোলিক প্রসারিত এবং uncoiler mandrel সংকোচন, স্বয়ংক্রিয় কেন্দ্রিকরণ, বায়ুসংক্রান্ত ব্রেকিং, এবং লুপ সঞ্চয় মধ্যে সক্রিয় খাওয়ানো।

4. মোবাইল সাইড গাইড স্টেশন উপাদান গ্রহণ, clamping, এবং shearing মেশিন অন্তর্ভুক্ত যা না শুধুমাত্র ডিস্ক কাটার উপাদান খাওয়ানো অর্জন করতে uncoiling মাথা সংযোগ করতে পারেন,কিন্তু এছাড়াও সক্রিয় খাওয়ানোর মধ্যে সঞ্চয় গর্ত পূরণ.

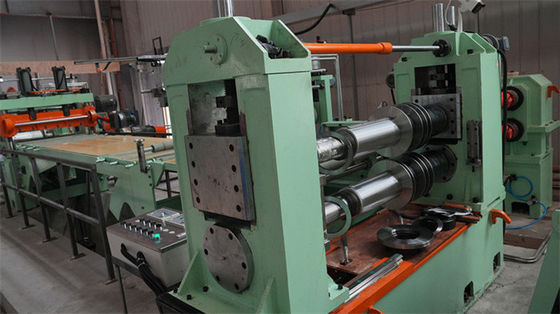

5. লংটিচুয়াল স্লিটিং স্লিটারঃ ডিস্ক ব্লেড, উপরের এবং নীচের ব্লেড শ্যাফ্টের সমান্তরাল কাটা, বল স্ক্রু লিফটার দ্বারা উপরের ব্লেড শ্যাফ্টের সার্ভো প্রেসিং, উত্তোলনের নির্ভুলতা নিয়ন্ত্রণকারী বৈদ্যুতিন রুলার,অ্যান্টি-অক্সিয়াল মুভমেন্ট এবং লিফটিং ক্লিয়ারেন্স নির্মূল ডিভাইস যা সঠিকতা নিশ্চিত করে, 0.005 মিমি এর মধ্যে ব্লেড শ্যাফ্টের অক্ষীয় আন্দোলনের সাথে।

6. অফলাইন প্রান্ত স্ক্র্যাপ উইন্ডিং মেশিনঃ প্রান্ত স্ক্র্যাপ অবাধে গর্তে পড়ে এবং রোলগুলিতে সংগ্রহ করার জন্য গর্ত থেকে বেরিয়ে আসে।লেজ লুপ মধ্যে পড়া থেকে প্রতিরোধ করার জন্য রূপান্তর গাইড টেবিলে একটি অনুভূত চাপ প্লেট আছে.

7. স্ট্রিপ বিচ্ছেদ প্রক্রিয়াঃ স্ট্রিপ বিচ্ছেদ ডিস্ক টুকরা অবস্থান স্ট্রিপ আকার অনুযায়ী সাজান, এবং নিশ্চিত করুন যে স্ট্রিপ তিনবার বিচ্ছেদ মাধ্যমে neatly পৃথক করা হয়.

8. টেনশন টেবিল, প্লেট টেনশন ছাড়াও, ডাবল রোল টেনশন, সার্ভো কন্ট্রোল টেনশন, উচ্চ নির্ভুলতার সাথে স্থিতিশীল এবং নিয়মিত টেনশন দিয়ে সজ্জিত।

9. গতি পরিমাপ ডিফ্লেকশন রোলারঃ রোলারের ব্যাসার্ধ তুলনামূলকভাবে বড়, এবং এটি ঘূর্ণন কোণ এবং গতি নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে গতি পরিমাপ এবং ঘোরানো স্ট্রিপগুলিকে সাপেক্ষে।

10. প্রেস বিচ্ছেদ প্রক্রিয়াঃ হাইড্রোলিক গাইড কলাম সরাসরি চাপ দেয়, এবং অভিন্ন চাপ নিষ্ক্রিয়ভাবে বৃদ্ধি পায়, স্ট্রিপগুলির সুগম এবং নির্ভরযোগ্য বিচ্ছেদ নিশ্চিত করে।

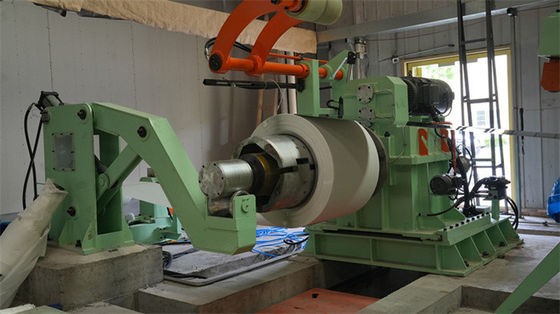

11. সিউমলেস ম্যান্ড্রেল রিসোলারঃ ডাবল চোয়াল সিউমলেস ড্রাম, অভ্যন্তরীণ সম্প্রসারণ ব্লক একটি ইন্টিগ্রেটেড আর্ম, ভাল অনমনীয়তা এবং উচ্চ নির্ভুলতার সাথে; পরিবর্তনশীল ফ্রিকোয়েন্সি ধ্রুবক টেনশন নিয়ন্ত্রণ।

রচনা এবং পরামিতিঃ
