স্টেইনলেস স্টীল কাটা জন্য যথার্থ স্টীল কয়েল Slitter কাটা লাইন মেশিন 2 x 850
আমরা গ্রাহকের জন্য 0.2-2 x 850 ক্ষমতা স্টেইনলেস স্টীল কয়েল কাটা লাইন ডিজাইন এবং নীচের অক্ষর সঙ্গে তৈরিঃ
1. ব্যাক টেনশন সহ ক্যান্টিলিভার আনকোলার
2. পিনচ ডিফ্লেক্টর রোল এবং ফসল কাঁচি
3. দুই লুপ গর্ত আগে এবং slitter পরে
4. স্লিটার করার আগে ফিল্ম ল্যামিনেটিং
5. অনলাইনে উল্লম্ব স্ক্র্যাপ উইন্ডার
6প্লেট টেনশন এবং বিভাজক
7 ডাবল ম্যান্ড্রেল রিভোলার

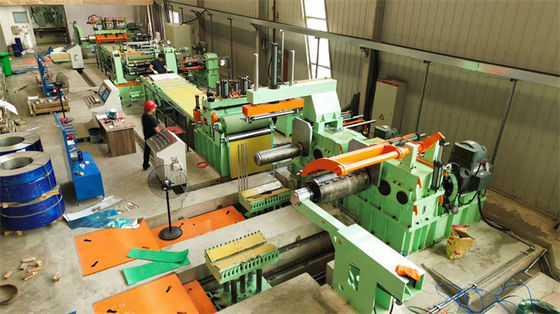

এক স্টিল কাটিয়া লাইন, uncoiler মেশিন, slitter মেশিন এবং recoiler মেশিন কোর ইউনিট হয়।
- Uncoiler মেশিনঃ uncoiler ম্যান্ড্রেল উপর ইস্পাত coil লোড, coil মাথা খুলুন এবং slicing প্রক্রিয়া coil uncoil।

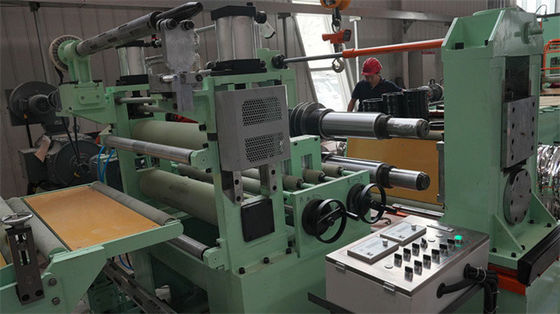

- স্লিটার মেশিনঃ গোলাকার ঘূর্ণন ছুরি ব্যবহার করে স্টিলের স্ট্রিপটি দৈর্ঘ্যগতভাবে কাটতে ডাবল অ্যারবার, মোটর এবং গিয়ারবক্স দুটি অ্যারবার চালায়,উপরের বার্বের চাপ-ডাউন মোটর এবং কৃমি গিয়ার দ্বারা নিয়ন্ত্রিত হয়.
স্লিটার সরঞ্জামগুলির মধ্যে রয়েছে বৃত্তাকার ছুরি, ছুরি এবং কুশনগুলির মধ্যে ইস্পাত স্পেসারগুলি স্লিটার থেকে সরাসরি স্লিটার স্ট্রিপগুলিকে গাইড করার জন্য।
স্লিটারের নির্ভুলতা খুবই গুরুত্বপূর্ণ, দুইটি অ্যারো সমান্তরাল হতে হবে, ছুরি এবং স্পেসারগুলি ভাল নির্ভুলতা হতে হবে।
ছুরি পরিবর্তনঃ খোলা অপারেশন পাশ slitter স্ট্যান্ড, দুটি arbor উপর সরঞ্জাম ইনস্টল.Two slitter মাথা বা টাওয়ার ঘোরানো arbor সরঞ্জাম ইনস্টলেশন অফলাইন এবং অলস সময় সংরক্ষণ করা যাক।
- রিকোলার মেশিনঃ রিকোলার ম্যান্ড্রেলের উপর স্লিট স্ট্রিপগুলি পুনরায় ঘুরিয়ে দেয়, এতে প্রেস বিভাজক, সম্প্রসারণ ম্যান্ড্রেল, ড্রাইভ মোটর এবং ট্রান্সমিশন গিয়ারবক্স, সমর্থন বাহু, ধাক্কা অন্তর্ভুক্ত।
পাতলা শীট ঘূর্ণন জন্য, recoil mandrel seamless হয়, স্তর ভিতরে ইস্পাত স্ট্রিপ রক্ষা করতে।
rewound ইস্পাত স্ট্রিপগুলি স্তর এবং প্রান্তে সুশৃঙ্খল, 0.5mm মধ্যে টেলিস্কোপ
পাতলা শীট কাটা মেশিন উচ্চ গতির কাটা প্রয়োজন 120m / মিনিট, 150m / মিনিট, 200m / মিনিট, এইভাবে প্রায় অর্ধ ঘন্টা এক কয়েল কাটা করতে পারেন, প্লাস
কার্যকর প্রক্রিয়াটি ডাউনটাইমকে সংক্ষিপ্ত করার জন্য সাজানো হয়েছে, লোডিং, থ্রেডিং এবং আনলোডিংয়ের সময় 10 মিনিটের মধ্যে শেষ হতে পারে, প্রতি 8 ঘন্টা 10 কয়েল (10 কয়েল x 15T = 150T) কেটে ফেলতে পারে।
পরামিতিঃ
| স্লিটিং লাইন ০.২৫-২.০ এক্স ৮৫০ ২০০ এমপিএম |
পরামিতি |
| আসছে ইস্পাত রোলস |
ID508mm, 610mm, OD1800mm, কয়েল ওজন 15T |
| শেষ শিশুর রোলস |
ID508mm, OD1800mm, কয়েল ওজন 15T সর্বোচ্চ |
| মাদার কয়েল প্রস্থ |
৩০০-৮৫০ মিমি |
| বেবি কয়েল প্রস্থ |
২০ মিমি -৬০০ মিমি |
| কাটা সংখ্যা |
1 মিমি x 30 স্লট; 2 মিমি x 15 স্লট |
| প্রধান মোটর |
স্লিটার ১১০ কেডব্লিউ + রিকোলার ১৩২ কেডব্লিউ |
| স্লিটার ছুরি |
ID205 x OD320 x 10/15 মিমি SKD11 HRC58-61 |
| রিকোলার ম্যান্ড্রেল |
সিলসিল ম্যান্ড্রেল |
| বাছাই |
দ্রুত বিনিময় slitters, আনলোডিং turnstile |
| স্প্লিটিং গতি |
0-100-200mpm নিয়মিত |
| কনফিগারেশন |
সিমেন্স পিএলসি, ইনোভ্যান্স ভিএফডি, ভিটরি ভালভ |
| কাটার নির্ভুলতা |
গর্তের প্রস্থ ±0.1 মিমি; কেম্বার ±0.1 মিমি/মিটার; বেধের 5% বার; রিকল হাম্প <0.5 মিমি |
