স্টেইনলেস স্টীল শীট সার্ভো প্রান্ত Trimmer সঙ্গে দৈর্ঘ্য লাইন কাটা

স্টেইনলেস স্টীল শীট সার্ভো প্রান্ত Trimmer সঙ্গে দৈর্ঘ্য লাইন কাটা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
সনদপত্র
ISO
PRODUCT MODEL
JY(0.3-3) x 1650
Trading Properties
MOQ
১ সেট
Packing
4 x 40HC
period for dispatch
120-180 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 15 লাইন

Product Details

বিশেষভাবে তুলে ধরা:

ss দৈর্ঘ্য কাটা লাইন মেশিন

,

দৈর্ঘ্য লাইন মেশিনে শীট কাটা

,

5000 মিমি দৈর্ঘ্য কাটা লাইন মেশিন

Name: স্টেইনলেস স্টীল শীট সার্ভো কাটা দৈর্ঘ্য লাইন
Material: স্টেইনলেস স্টীল ৩০৪, ৩১৬
Sheet Thickness: 0.3-3 মিমি
Sheet Width: 500-1650 মিমি
Sheet Length: 500-6000 মিমি
Cutting Speed: 30pcs/min x 2m
Coil ID: 508 মিমি
Coil Weight: 20T
Length Tolerance: +/-0.5 মিমি
Flatness: 1mm/m2
Stackers: ডাবল
Cutting: সার্ভো ড্রাইভ
Leveler: 6 উচ্চ
Uncoiler: হাইড্রোলিক একক ম্যান্ড্রেল
Product Brief
স্টেইনলেস স্টীল শীট সার্ভো প্রান্ত Trimmer সঙ্গে দৈর্ঘ্য লাইন কাটা সার্ভো কাট টু লং লাইন হল একটি উৎপাদন লাইন যা স্টিলের কয়েলকে আনকুইলিং এবং লেভেলিংয়ের পরে দৈর্ঘ্য পর্যন্ত কাটাতে ব্যবহৃত হয়, যা আনকুইলার, লেভেলার, এনসি লং ফিডার, হাই স্পিড সার্ভো সিয়ার,ডাবল স্ট্যাকার , ইত্যাদি। রোলিংয়ের পর, ইস্পাত ...
Product Description

স্টেইনলেস স্টীল শীট সার্ভো প্রান্ত Trimmer সঙ্গে দৈর্ঘ্য লাইন কাটা

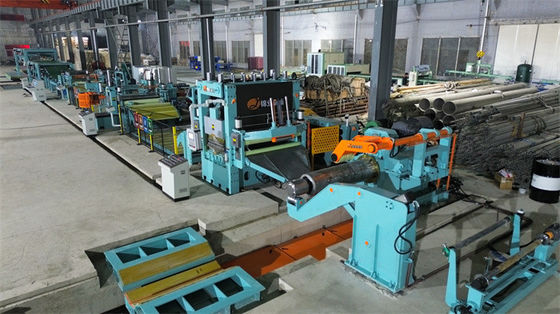

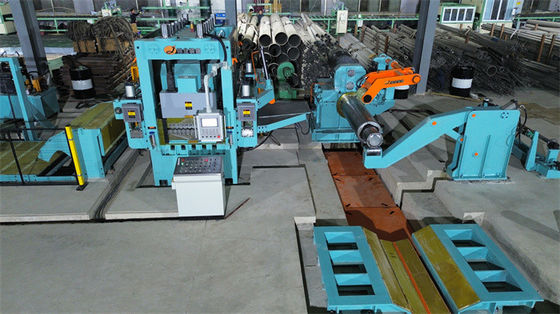

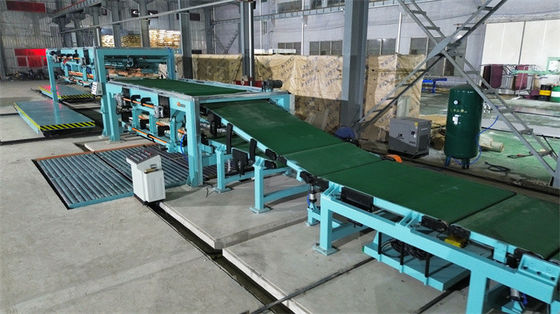

সার্ভো কাট টু লং লাইন হল একটি উৎপাদন লাইন যা স্টিলের কয়েলকে আনকুইলিং এবং লেভেলিংয়ের পরে দৈর্ঘ্য পর্যন্ত কাটাতে ব্যবহৃত হয়, যা আনকুইলার, লেভেলার, এনসি লং ফিডার, হাই স্পিড সার্ভো সিয়ার,ডাবল স্ট্যাকার , ইত্যাদি। রোলিংয়ের পর, ইস্পাত শীটটি উচ্চ স্তরের লেভেলারের মধ্য দিয়ে যায়, সেন্সর কন্ট্রোল লুপিং, দৈর্ঘ্য ফিডার শীট দৈর্ঘ্য পরিমাপ করে এবং সেট দৈর্ঘ্য পর্যন্ত শীট কাটতে শেয়ার কন্ট্রোল করে;বেল্ট কনভেয়র প্রথম স্ট্যাকার কাটা শীট বিতরণ কাঁচি টেবিল স্বয়ংক্রিয়ভাবে টেবিলের উপর স্তূপীকৃত শীট উচ্চতা বৃদ্ধি সঙ্গে নিচে আসে , যখন শীট সেট পরিমাণ পৌঁছানোর, প্যানেল বোতাম চাপুন দ্বিতীয় stacker থেকে শীট conveying সুইচ করতে.তারপর আউটপুট রোল টেবিল অপারেশন পাশ থেকে শীট বিতরণ এইভাবে, এক স্টিলের কয়েল কাটা অবিচ্ছিন্নভাবে অবিরাম হয়।

রচনা

না, না। রচনা Qty
1 কয়েল প্রস্তুতির জন্য স্যাডল এক জোড়া
2 কয়েল লোডিং গাড়ি ১ সেট
4 Uncoiler+Coil snubber roller + কাগজ winder ১ সেট
5 6 হাই লেভেলার + ওয়ার্ক রোলস ক্লিনার ১ সেট
6 ক্যাসকেড রোল লুপ1 ১ সেট
7 পাশের গাইড ১ সেট
8 এনসি সার্ভো ফিডার
9 ডাবল সাইড ফিল্ম/ইলেক্ট্রোস্ট্যাটিক পেপার ল্যামিনেটর
10 সার্ভো শিয়ার ১ সেট
11 ট্রানজিস্টর বেল্ট + আবর্জনা শীট গাড়ি ১ সেট
11 ডাবল স্ট্যাকার ১ সেট
12 আউটপুট রোল টেবিল ১ সেট
13 জলবাহী সিস্টেম ১ সেট
14 নিউম্যাটিক সিস্টেম ১ সেট
15 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ১ সেট



পরামিতি

0.4-3 x 1600 সার্ভো কাটা দৈর্ঘ্য লাইন

ইনপুট উপাদানঃ

না, না। পয়েন্ট পরামিতি
1 উপাদান এইচআর,সিআর,জিআই ইস্পাত
১.৫ মিমি এর নিচে স্টেইনলেস স্টীল
2 কয়েল প্লেটের বেধ 0.4-3.0 মিমি
3 কয়েল প্লেটের প্রস্থ ৩০০-১৬০০ মিমি
4 কয়েল বাইরের ব্যাসার্ধ ≤ Φ2000 মিমি
5 কয়েল অভ্যন্তরীণ ব্যাসার্ধ Φ508mm Φ610mm
6 সর্বাধিক কয়েল ওজন ২৫টি
7 যান্ত্রিক বৈশিষ্ট্য হালকা ইস্পাত,
প্রবাহ শক্তি σb≤350N/mm2 টান শক্তি σs≤550N/mm2
প্রবাহ শক্তি σb≤510N/mm2 টান শক্তি σs≤780N/mm2



মেশিনের পারফরম্যান্সঃ

না, না। পয়েন্ট পরামিতি
1 কাটা দৈর্ঘ্য

স্ট্যাকার ১, ৩০০-৩০০০ মিমি/

স্ট্যাকার২, ৪০০-৬০০০ মিমি


2 কাটা দৈর্ঘ্যের অনুমোদন L=2m≤±0.3mm(2.0mm)
3 ডায়াগোনাল দৈর্ঘ্য সহনশীলতা L=2m≤±0.5mm(2.0mm)
4 লেভেলিং যথার্থতা ≤±1.2mm/m2

5 স্ট্যাকিং উচ্চতা ৭০০ মিমি, সর্বোচ্চ ৫ টন কুশন কাঠ অন্তর্ভুক্ত করুন।
6 ..... বেধ ≤1.0 মিমি, ≤0.03 মিমি
১.০ মিলিমিটারের বেশি, বেধের ≤ ৩%
7 স্ট্যাকিং যথার্থতা স্তরগুলির মধ্যে বিচ্যুতিঃ ≤1.0 মিমি প্রস্থ, ≤1.5 মিমি দৈর্ঘ্য
500 মিমি উচ্চতার জন্য স্ট্যাকিং উচ্চতার বিচ্যুতি <3 মিমি
8 কাটার গতি ০-৬০ মি/মিনিট
পাতার দৈর্ঘ্য ((মিমি) কাটা সময় ((পিসি/মিনিট)
১০০০ মিমি ৫০ পিসি
২০০০ মিমি ৩০ পিসি
৩০০০ মিমি ২০ পিসি
৪০০০ মিমি ১৫ পিসি
৬০০০ মিমি ১০ পিসি
9 মোট ক্ষমতা প্রায় 240KW
