লিথিয়াম-আয়ন ব্যাটারি শিল্পের জন্য পাতলা গ্যাজেজ স্লিটিং লাইন স্লিটার মেশিন সুপার স্পষ্টতা
Product Details
লিথিয়াম-আয়ন ব্যাটারি শিল্প Slitting Line
,পাতলা গ্যাজেজ কাটার লাইন
,সুপার-প্রিসিশন স্লিটিং লাইন
পাতলা গ্যাজ স্লিটিং লাইন স্লিটার মেশিন লি-আইন ব্যাটারি শিল্পের জন্য সুপার নির্ভুলতা
সুপার নির্ভুলতা সুপার গতি পাতলা শীট কাটা লাইন আমাদের কোম্পানীর ক্ষমতা দেখায়, গতি সর্বোচ্চ 300m / min পর্যন্ত হতে পারে, সুপার নির্ভুলতা মানে ছিদ্র স্ট্রিপগুলি রৈখিক, সামান্য burr,খাঁজ প্রস্থের অনুমোদন 0 এর মধ্যে.05 মিমি, বেধ মিনিমাম 0.05 মিমি খুব পাতলা হতে পারে যদিও সাধারণত 0.10 মিমি উপরে। আপনার নির্দিষ্ট প্রয়োজনীয়তা প্রদান করার জন্য আপনাকে স্বাগতম, তারপর আমরা আপনার জন্য মেশিন প্রস্তাব করতে পারি।
চরিত্র:
- কয়েল স্টোরেজ স্যাডলঃ স্যাডে কয়েল প্রস্তুত রাখুন, কয়েল গাড়ি (ট্রলি) কয়েলটির নীচে আসতে পারে এবং এটিকে তুলতে পারে,যা ওভারহেড ক্রেনের কাজের সময়কে হ্রাস করে এবং স্টিলের কয়েলটি ক্ষতিগ্রস্থ হতে বাধা দেয় যদি ক্রেন সরাসরি কয়েলটি কয়েল গাড়ির উপর রাখে.
- কয়েল লোডিং কারঃ হয় মেঝে টাইপ কয়েল কার বা গর্ত টাইপ, uncoil mandrel উপর দক্ষ কয়েল লোডিং নিশ্চিত।

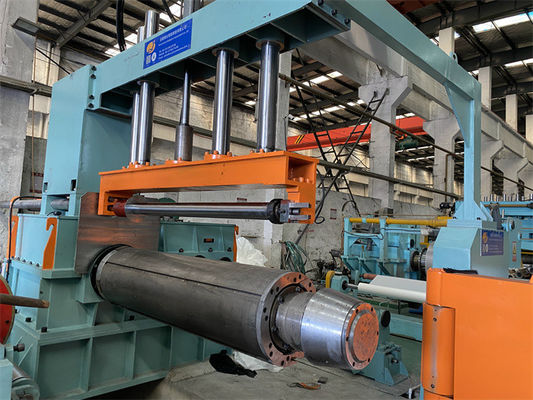

- একক ম্যান্ড্রেল আনকোলারঃ 508 মিমি সিউমলেস ম্যান্ড্রেলের জন্য হাইড্রোলিক সম্প্রসারণ ম্যান্ড্রেল উপযুক্ত এবং বৃহত্তর আইডি কয়েলগুলি আনকোলার করার জন্য অতিরিক্ত বিভাগ বা রাবার স্লিভ ইনস্টল করতে পারে।Mandrel উপর লোড বিভিন্ন মাত্রা ধাতু coils সঙ্গে পরিবর্তিত হয়.
- কয়েল হেড ট্যাকশন প্রেস আর্ম, পিলার শোপিং প্লেটঃ কয়েল হেড খুলতে এবং পিনচ ফিডার পাঠাতে একে অপরের সাথে সহযোগিতা করুন।
- পিনচ ফিডার (ভ্রমণকারী প্রকার): থ্রেডিংয়ের ক্ষেত্রে স্বয়ংক্রিয় মোডে, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনিকভাবে স্ট্রিপটি অবিচ্ছিন্নভাবে অ্যাকাকুলেটর লুপে প্রেরণ করে।
- 1# প্রথম জমিতে সংরক্ষণকারী লুপঃ স্বয়ংক্রিয় মোটোর চেইন আপ-ডাউন লিফটিং ব্রিজ, স্বয়ংক্রিয় মোডে, থ্রেডিং পর্যায়ে পাতলা শীট পাস করার জন্য,পিনচ খাওয়ানো এবং কাটা গতি সিঙ্ক্রোনাইজ করার জন্য লুপ গর্তে ইস্পাত ট্রিপ জমা, পিট দেয়াল উপর বৈদ্যুতিক চোখ সঙ্গে প্রতিক্রিয়া.
- প্রেস রোলার এবং সাইড গাইড ((ভ্রমণকারী প্রকার): স্টিলের স্ট্রিপটি কাটার মেশিনের কেন্দ্রে অনুভূমিক এবং উল্লম্বভাবে গাইড করতে। স্বয়ংক্রিয়ভাবে স্টিলের স্ট্রিপ প্রস্থের দিকে সাইড গাইড সামঞ্জস্য করুন।

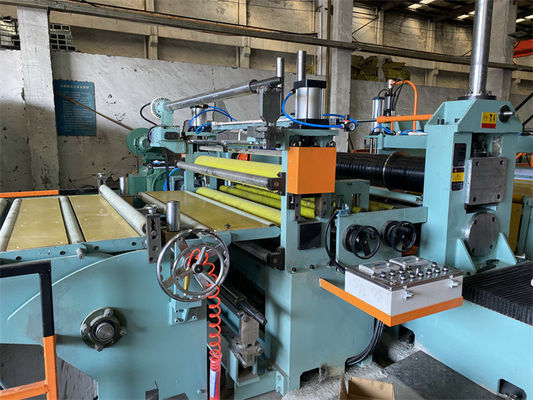

- Slitter: সমান্তরাল ছুরি শ্যাফ্ট একটি জোড়া অন্তর্ভুক্ত, এক চলন্ত slitter স্ট্যান্ড, এক স্থায়ী slitter স্ট্যান্ড, স্ক্রু ডাউন প্রক্রিয়া, ড্রাইভ এবং AC ড্রাইভার দ্বারা নিয়ন্ত্রিত ট্রান্সমিশন।
- এজ স্ক্র্যাপ কয়েলারঃ অফলাইনে পৃথক বায়ু স্ক্র্যাপ, স্ক্র্যাপটি শান্তভাবে গর্তে পড়ে।
- ২# অ্যাককুলেটর লুপ গর্তঃ ১# অ্যাককুলেটর গর্তের সাথে একই কাঠামো, সিনক্রোন স্লিটিং এবং রিকলিংয়ের গতি নিশ্চিত করার জন্য, স্লিট স্ট্রিপগুলি কখনও লুপে আটকে যায় না।
- টেনশন এবং স্পিড পরিমাপ ইউনিটঃ হাইড্রোলিক উল ফিল্টার টাইপ এবং ডাবল রোলার টাইপ টেনশন রিকলিংয়ের ব্যবস্থা, কোডিং রিকলিংয়ের আগে লাইন গতি পরিমাপ করে।
- ডিফ্লেক্টর রোলার এবং প্রি-বিভাজকঃ রিকলিংয়ের আগে, স্টিলের স্ট্রিপগুলি পৃথক করুন এবং ম্যান্ড্রিল ন্যাপারকে রিকল করার জন্য গাইড স্ট্রিপগুলির দিকনির্দেশ করুন।
- উপরের বাহু এবং রিকোলার আলাদা করাঃ সুষম ম্যান্ড্রেল, ভাল রিকোলিং নিশ্চিত করার জন্য, প্রান্ত পার্থক্য ± 0.05 মিমি।
- বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ পিএলসি উচ্চ গতির 300m/min এ কাজ করা কাটা লাইন নিয়ন্ত্রণ করতে।
পরামিতিঃ
| স্লিটিং লাইন ০.১-১ এক্স ১২৫০ ২৫০ এমপিএম | পরামিতি |
| আসছে ইস্পাত রোলস | ID508mm, 610mm, OD1800mm, কয়েল ওজন 20T |
| শেষ শিশুর রোলস | ID508mm, OD1800mm, কয়েল ওজন 20T সর্বোচ্চ |
| মাদার কয়েল প্রস্থ | 300-1250 মিমি |
| বেবি কয়েল প্রস্থ | ১০-১০০ মিমি |
| কাটা সংখ্যা | ৪০টি স্লট |
| প্রধান মোটর | স্লিটার ১১০ কেডব্লিউ + রিকোলার ১৩২ কেডব্লিউ |
| স্লিটার ছুরি | ID205 x OD320 x 8/10mm SKD11 HRC58-61 |
| রিকোলার ম্যান্ড্রেল | সিলসিল ম্যান্ড্রেল |
| বাছাই | দ্রুত বিনিময় slitters, unloaded turnstile |
| স্প্লিটিং গতি | 0-150-250mpm সামঞ্জস্যযোগ্য |
| কনফিগারেশন | পিএলসি, ইনোভ্যান্স ড্রাইভ, রেক্স্রোথ ভালভ |
| কাটার নির্ভুলতা |
গর্তের প্রস্থ ±০.০৫ মিমি; ক্যামবার ±০.০৫ মিমি/মি; ঘনত্বের 3%; রিকল হাম্প <0.3 মিমি |
