হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ড ট্যান্ডেম কোল্ড মিল লাইন 750

হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ড ট্যান্ডেম কোল্ড মিল লাইন 750
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ট্যান্ডেম 750
Trading Properties
MOQ
1 সেট
Packing
8x 40HC
period for dispatch
120 -180 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

6হাই সিক্স স্ট্যান্ডস ট্যানডেম কোল্ড মিল

,

ট্যান্ডেম কোল্ড মিল লাইন 550

,

হাই স্পিড 4 হাই রোলিং মিল

Name: হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ড ট্যান্ডেম কোল্ড মিল
Material: HRPO Q195 Q235
Input: 2-3 x 650 মিমি
Output: 0.25-1.0 x 650 মিমি
Rolling Speed: 550 মি/মিনিট
Work Roller: dia180 x 750
Backup Roller: dia650 x 730
Press Down: হাইড্রোলিক এজিসি
Total Power: 6000KW
Land Area: 40m x 15m
Product Brief
হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ডস ট্যান্ডেম কোল্ড মিল লাইন 750 গঠন জলবাহী সম্প্রসারণ uncoiler হাইড্রোলিক শিয়ার, ওয়েল্ডিং টেবিল অনুভূমিক সর্পিল সঞ্চয়কারী এন্ট্রি প্রসেসিং টেবিল (টেনশন রোল সহ) 4hi 6hi মিলস, 1#-2#-3#-4#-5#-6# হাইড্রোলিক ব্যাকআপ রোলার পরিবর্তনকারী ডিভাইস (6 সেট) কাজের রোলার পরিবর্তন...
Product Description

হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ডস ট্যান্ডেম কোল্ড মিল লাইন 750



গঠন

  1. জলবাহী সম্প্রসারণ uncoiler
  2. হাইড্রোলিক শিয়ার, ওয়েল্ডিং টেবিল
  3. অনুভূমিক সর্পিল সঞ্চয়কারী
  4. এন্ট্রি প্রসেসিং টেবিল (টেনশন রোল সহ)
  5. 4hi 6hi মিলস, 1#-2#-3#-4#-5#-6#
  6. হাইড্রোলিক ব্যাকআপ রোলার পরিবর্তনকারী ডিভাইস (6 সেট)
  7. কাজের রোলার পরিবর্তনকারী ডিভাইস (2 সেট)
  8. আউটপুট প্রক্রিয়াকরণ টেবিল (হাইড্রোলিক শিয়ার)
  9. কয়েল ডিসচার্জিং গাড়ি
  10. স্বাভাবিক চাপ জলবাহী সিস্টেম
  11. AGC জলবাহী সিস্টেম 1 সেট
  12. তেল-গ্যাস লুব্রিকেটিং সিস্টেম 1 সেট
  13. পাতলা তেল লুব্রিকেটিং স্টেশন 1 সেট
  14. প্রসেস লুব্রিকেটিং স্টেশন (গ্রাহক প্রস্তুত)
  15. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা 1 সেট
  16. বেধ গেজ সিস্টেম, 2 সেট

প্রবাহ:

আনকোয়লার→শিয়ার, ওয়েল্ডিং টেবিল→অনুভূমিক সর্পিল সঞ্চয়কারী→এন্ট্রি প্রসেসিং টেবিল(টেনশন রোল সহ)→1# 4হাই মিল→2# মিল→3# মিল→4# মিল→5# মিল→6# মিল→প্রসেসিং টেবিল থেকে প্রস্থান করুন (শিয়ার সহ)→রিকয়লার→কয়েল আনলোডিং গাড়ি



পরামিতি:

কাঁচামাল
Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE
ফলন শক্তি≤ 360N/mm2 প্রসার্য শক্তি≤ 610N/mm2
2-3 মিমি বেধ x (550-650) মিমি প্রস্থ
ID508mm OD1800 সর্বোচ্চ 10T
সমাপ্ত পণ্য
0.25 -1.0 মিমি x 500 -650 মিমি
ID508 X OD1800 x 10T
750 4Hi 6hi 6heads ট্যান্ডেম মিল
φ180-φ170×750mm কাজ রোলার
φ650~φ620×730mm ব্যাকআপ রোলার

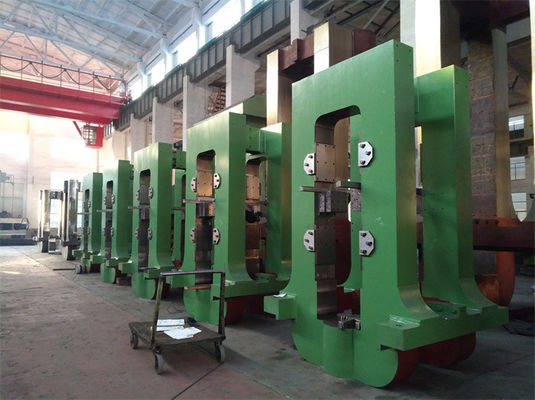

মিল কলাম: 400 মিমি x 460 মিমি
AGC হাইড্রোলিক সিলিন্ডার: D700/500×80mm
প্রধান মোটর: 850KW x 6 সেট
ড্রাইভ শ্যাফ্ট: SWC390-1700
সর্বোচ্চ ঘূর্ণায়মান বল: 6500KN
সর্বাধিক রোলিং টর্ক: 55KN.M
ঘূর্ণায়মান গতি: সর্বোচ্চ 560 মি/মিনিট





হাইড্রোলিক এজিসি সিস্টেম:

  • ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ: 609 প্রতিষ্ঠান, স্টেইনলেস স্টীল তেল ট্যাঙ্ক এবং পাইপ।
  • পাম্প, ট্যাঙ্ক, কুলার, ফিল্টার, শক্তি সঞ্চয়কারী, হিটার, ভালভ গ্রুপ, স্থানচ্যুতি সেন্সর, চাপ সেন্সর, AGC সফ্টওয়্যার এবং কম্পিউটার ক্যাবিনেট ইত্যাদি অন্তর্ভুক্ত করুন।
  • সিস্টেম চাপ: 31.5MPa
  • কাজের চাপ≤18-21MPa স্টেপলেস সামঞ্জস্যযোগ্য
  • সর্বোচ্চ চাপ নিচের গতি
  • 46# হাইড্রোলিক তেল পরা বিরোধী
  • সিস্টেমে তেল পরিচ্ছন্নতা: NAS7
  • oi এর তাপমাত্রা: 45±10℃
  • পাইপলাইনে তেল ফিল্টারিং পরিচ্ছন্নতা: 10um
  • সার্ভো ভালভের আগে তেল ফিল্টারিং পরিচ্ছন্নতা: 3um
  • রিটার্ন তেল ফিল্টারিং পরিচ্ছন্নতা: 10μm
  • শীতল জলের ব্যবহার: 11m3/h
  • সঞ্চালনে শীতল জলের চাপ: 0.4Mpa
  • বৈদ্যুতিক হিটার: 3×2kW

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা:

  • Siemens 6RA80 2-ব্রিজ 4-quadrant দুর্বল চুম্বক গতি সমন্বয় সিস্টেম, Siemens PLC প্রোগ্রামিং উত্তর নিয়ন্ত্রণ।
  • অপটিক্যাল ক্যাবল বা প্রোফিবাস ক্যাবল কানেক্ট মডিউল যোগাযোগ উপলব্ধি করতে, টেনশন যোগদানের সাথে।
  • কয়েলিং ব্যাস বৃদ্ধির সাথে ধ্রুবক কয়েলিং টান এবং টান ট্র্যাক করুন।
  • একটি প্রধান ফলক, দুটি অপারেটর প্যানেল, 1# মিলের ক্যান্টিলিভার প্যানেল, কারেন্ট, গতি, টান প্রদর্শন সহ।
  • কন্ট্রোল সিস্টেমের মধ্যে রয়েছে প্রোগ্রামেবল কন্ট্রোলার, টাচ স্ক্রিন, পাম্প, অ্যাকচুয়েটর, সিগন্যাল ইন্সপেকশন ইত্যাদি, মেশিনের প্যারামিটার, চলমান অবস্থা এবং ফল্ট বিশ্লেষণ, চাপ সহ, কন্ট্রোল লুপে যোগদানকারী অবস্থান সেন্সর।
  • ত্রুটি বেরিয়ে আসে, অ্যালার্ম আলো এবং মনে করিয়ে দেওয়ার জন্য শব্দ এবং 5 মিনিট পরে অস্বাভাবিক সংকেত দেখায়

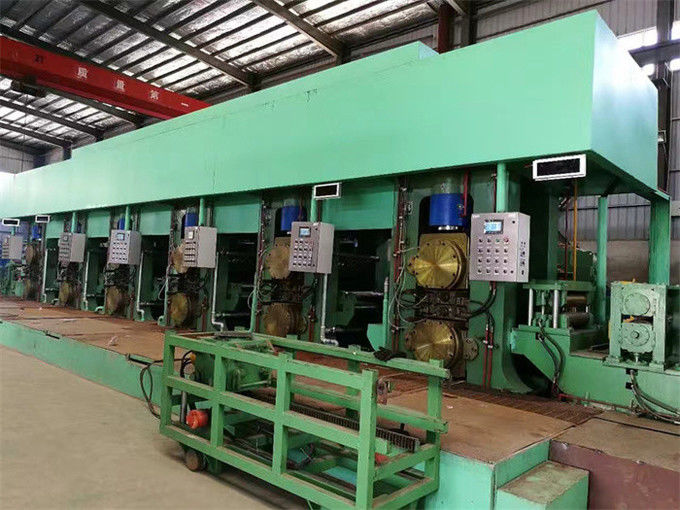

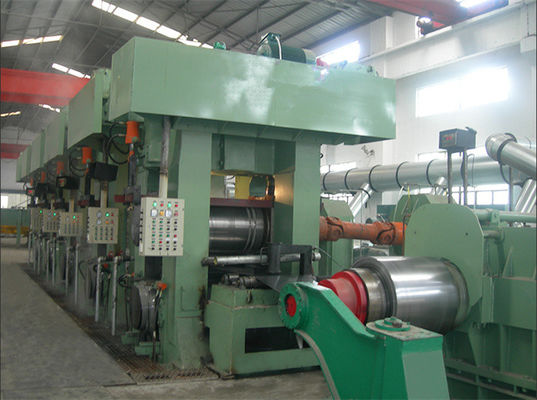

হাই স্পিড 4Hi 6Hi সিক্স স্ট্যান্ড ট্যান্ডেম কোল্ড মিল লাইন 750
