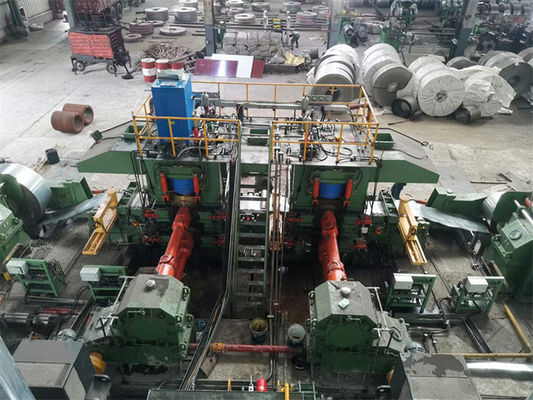

0.5-1.2 মিমি পুরু দুই স্ট্যান্ড বিপরীতমুখী ট্যান্ডেম কোল্ড মিল 300mpm 850mm AGC
0.5-1.2 মিমি পুরু দুই স্ট্যান্ড বিপরীতমুখী ট্যান্ডেম কোল্ড মিল 300mpm 850mm AGC
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ট্যান্ডেম রেভ-850
Trading Properties
MOQ
1 সেট
period for dispatch
180 -240 দিন
payment method
টি/টি
Product Details
বিশেষভাবে তুলে ধরা:
বিপরীতমুখী ট্যান্ডেম কোল্ড মিল
,1.2 মিমি পুরু ট্যানডেম কোল্ড মিল
,300 মিমি ট্যান্ডেম মিল রোলিং
Name:
দুটি স্ট্যান্ড ট্যান্ডেম রিভার্সিং কোল্ড মিল মেশিন
Material:
কার্বন ইস্পাত, খাদ ইস্পাত, HRPO, স্টেইনলেস স্টীল
Input Thickness:
1.7-3.0 মিমি
Finished Thickness:
0.5-1.2 মিমি
Strip Width:
600-750 মিমি
Coil Load:
15T
Rolling Speed:
400মি/মিনিট
Press Up:
হাইড্রোলিক এজিসি
Rolling Process:
বিপরীতমুখী
Recoiling Tension:
85KN
Rolling Force:
850T
Recoil Mandrel:
508 মিমি
Total Power:
2800KW
Land Area:
25 মি x 15 মি
Product Brief
দুটি স্ট্যান্ড ট্যান্ডেম রিভার্সিং কোল্ড মিল মেশিন (300mpm, 850mm AGC) বিপরীতমুখী কোল্ড রোলিং মিলের সুবিধা রয়েছে কম বিনিয়োগ, কম জায়গা, পরিবর্তনশীল বেধ, এবং কম বেধ কমানোর ডিগ্রী, কম স্কেল উত্পাদন, কম উৎপাদনশীলতার শতাংশ, ট্যান্ডেম কোল্ড রোলিং মিলের তুলনায়। ট্যান্ডেম কোল্ড রোলিং মিলের অবিচ্ছিন্ন ঘূ...
Product Description
দুটি স্ট্যান্ড ট্যান্ডেম রিভার্সিং কোল্ড মিল মেশিন (300mpm, 850mm AGC)
- বিপরীতমুখী কোল্ড রোলিং মিলের সুবিধা রয়েছে কম বিনিয়োগ, কম জায়গা, পরিবর্তনশীল বেধ, এবং কম বেধ কমানোর ডিগ্রী, কম স্কেল উত্পাদন, কম উৎপাদনশীলতার শতাংশ, ট্যান্ডেম কোল্ড রোলিং মিলের তুলনায়।
- ট্যান্ডেম কোল্ড রোলিং মিলের অবিচ্ছিন্ন ঘূর্ণায়মান বৈশিষ্ট্য রয়েছে, আনকোয়েলিং থেকে কয়েলিং পর্যন্ত এক উপায় এবং স্টপ ছাড়াই কাজ করা, গ্রাহক বড় আকারের উত্পাদন এবং উচ্চ উত্পাদনশীলতা পেতে পারেন।
- যখন স্টিলের স্ট্রিপগুলি লম্বা এবং অনেক বেশি হয়, তখন পুরুত্ব হ্রাস 2 থেকে 4 পাস হয়, বিপরীতমুখী কোল্ড মিলের জন্য 2 বা 3 বার ইস্পাত স্ট্রিপ প্রয়োজন হয়, যখন 2 হেড টেন্ডেম মিল সক্ষম নয় কিন্তু 4 মাথার কোল্ড মিল সম্পূর্ণরূপে নেওয়া হয় না ব্যবহৃত, একটি দুই মাথা টেন্ডেম বিপরীতমুখী কোল্ড রোলিং মিল একটি ভাল সমাধান.
- বিনিয়োগ হল কোল্ড মিলের এক প্রধান অতিরিক্ত, কর্মক্ষমতা হবে দুই হেড টেন্ডেম রোলিং, 3 বা 4 পাস ওয়ান রিভার্স রোলিং, নমনীয় বিকল্প, উচ্চ উত্পাদন, কম বিদ্যুৎ খরচ, কম জমি দখল।
- বৈদ্যুতিক কন্ট্রোল সিস্টেমটি উচ্চ প্রযুক্তির উচ্চ নির্ভুলতা, শুধুমাত্র ঐতিহ্যগত টেন্ডেম কোল্ড রোলিং সিস্টেম অন্তর্ভুক্ত করে না, তবে বিপরীত কোল্ড রোলিং প্রযুক্তিও অন্তর্ভুক্ত করে।
- দুটি হেড রিভার্সিং মিল লাইনের জন্য উচ্চ নির্ভুলতা মেকানিক ডিজাইন এবং উত্পাদন প্রয়োজন, কোল্ড মিল প্ল্যান্টের উত্পাদন নির্ভুলতা স্তরের প্রতিনিধিত্ব করে।
কনফিগারেশন
- হাইড্রোলিক AGC সিস্টেম দুই-পর্যায়ের কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।এটিতে শুধুমাত্র ধ্রুবক রোল গ্যাপ, ধ্রুবক ঘূর্ণায়মান বল, পুরুত্ব প্রাক-নিয়ন্ত্রণ/পর্যবেক্ষণের ফাংশনই নেই, তবে টেনশন এজিসিও রয়েছে।
- প্রধান রোলিং মিল এবং বাম এবং ডান কয়লার সিমেন্স ইলেকট্রনিকভাবে নিয়ন্ত্রিত সরাসরি বর্তমান মোটরের একটি সম্পূর্ণ সেট দ্বারা চালিত হয়।(মিশ্র-মাউন্ট করা কাঠামো), SCR পাওয়ার সাপ্লাই
- রোলিং মিলটিতে হাইড্রোলিক প্রেসার সিস্টেম, হাইড্রোলিক পাম্পিং রেগুলেশন সিস্টেম, সাইড পুশ রেগুলেশন সিস্টেম, ইন্টারমিডিয়েট রোলের পজিটিভ এবং নেগেটিভ বেন্ডিং রোল, প্রসেস লুব্রিকেশন সিস্টেম এবং ইকুইপমেন্ট লুব্রিকেশন সিস্টেম রয়েছে
- বাম এবং ডান কয়লার বড় টান কঠিন ড্রাম, টান ডিজিটাল নিয়ন্ত্রণ গ্রহণ করে
- উত্পাদন প্রক্রিয়ার অটোমেশন উপলব্ধি করতে ইউনিটের উত্পাদন প্রক্রিয়া ইন্টারলকিং এবং ফল্ট অ্যালার্ম প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) দ্বারা নিয়ন্ত্রিত হয়।
- রোলিং মিলের সম্পূর্ণ জলবাহী চাপ রয়েছে।এটিতে সম্পূর্ণ স্ট্রোক দ্বিতীয় প্রবাহ নিয়ন্ত্রণ, বিচ্যুতি সমন্বয় নিয়ন্ত্রণ, স্বয়ংক্রিয় প্রিলোডিং নিয়ন্ত্রণ, পুরুত্ব প্রাক-নিয়ন্ত্রণ AGC, পুরুত্ব পর্যবেক্ষণ AGC, টেনশন/স্পীড AGC, ত্বরণ এবং হ্রাস AGC ক্ষতিপূরণ নিয়ন্ত্রণ, রোল eccentricity ক্ষতিপূরণ, এবং রোলিং প্রক্রিয়া ডাটাবেসের নিয়ন্ত্রণ ফাংশন রয়েছে। , ডেটা প্রদর্শন এবং অপারেশন নিয়ন্ত্রণ, পণ্যের গুণমান ট্র্যাকিং ফাংশন, উচ্চ-গতির রোলিং ডেটা স্বয়ংক্রিয় রেকর্ডিং, স্বয়ংক্রিয় প্রতিবেদন তৈরি, ফল্ট অ্যালার্ম এবং রেকর্ডিং।রেকর্ডিং এবং অন্যান্য প্রক্রিয়া ব্যবস্থাপনা ফাংশন.
- প্রক্রিয়া পরামিতি এবং মূল সরঞ্জাম পরামিতি সনাক্তকরণ, প্রদর্শন এবং ফল্ট অ্যালার্ম সিস্টেম
- ইমালসন কুলিং সিস্টেম এবং নির্ভুল পরিস্রাবণ সিস্টেম প্রক্রিয়া তৈলাক্তকরণের জন্য ব্যবহৃত হয়।
- রোলিং মিলগুলিতে ওভারলোড সুরক্ষা, স্ট্রিপ ব্রেকেজ সুরক্ষা এবং জরুরি পার্কিংয়ের মতো সুরক্ষা সুরক্ষা ব্যবস্থা ইনস্টল করা আছে।
- হার্ড টুথ ফেস হেরিংবোন গিয়ার (গ্রেড 5 নির্ভুলতা) বাম এবং ডান কয়লার এবং প্রধান মেশিনের জন্য ব্যবহৃত হয়।SKF, FAG, TIMKEN উচ্চ-গতির শ্যাফ্ট বিয়ারিংয়ের জন্য ব্যবহৃত হয় এবং হারবিন/ওয়াফাংডিয়ান/লুয়য়াং বিয়ারিং ফ্যাক্টরি কম-গতির শ্যাফ্ট বিয়ারিংয়ের জন্য ব্যবহৃত হয়।
- ইউনিটটির উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ উপলব্ধি করতে ইউনিটটি দুই-পর্যায়ের কম্পিউটার নিয়ন্ত্রণ গ্রহণ করে।ইউনিটে রোলিং সময়সূচী গণনা, পাস বিতরণ, নিয়ন্ত্রণ এবং পরামিতি অপ্টিমাইজেশান রয়েছে।রিয়েল-টাইম প্রক্রিয়া পরামিতি এবং কী সনাক্তকরণ, প্রদর্শন এবং অ্যালার্ম
- ইনক্লাইন্ড ওয়েজ এবং স্টেপ দ্বারা রোলিং লাইন এলিভেশনের দ্রুত সমন্বয়
- কাজের রোল ইন্টারমিডিয়েট রোলের দ্রুত রোল পরিবর্তন (প্রায় 8 মিনিট)
- গতি পরিমাপ করার জন্য এনকোডার ধরে রাখার সময় ইউনিটটি দ্বিতীয় প্রবাহ নিয়ন্ত্রণ উপলব্ধি করতে এবং সমাপ্ত পণ্যের হার উন্নত করতে আমদানি করা লেজার ভেলোসিমিটার গ্রহণ করে
- ইউনিট টেনশন সরাসরি আমদানি করা টেনসিওমিটার, ক্লোজড-লুপ কন্ট্রোল এবং ডিজিটাল ডিসপ্লে দ্বারা পরিমাপ করা হয়
850 দুই মাথা AGC বিপরীত কোল্ড রোলিং মিল.
| ইস্পাত কুণ্ডলী পরামিতি | |
| ইস্পাত উপাদান |
প্লেইন কার্বন ইস্পাত, কম খাদ ইস্পাত, এইচআর কালো, এইচআরপিও |
| ইনকামিং SS কুণ্ডলী ফালা | 600-750 মিমি x 1.5-3.0 মিমি |
| ইনকামিং এসএস কয়েল | 508mm ID, 2000mm OD, 10T |
| কোল্ড ঘূর্ণিত সমাপ্ত এসএস কুণ্ডলী ফালা | 600-750x 0.50-1.2 মিমি |
| বিপরীত ঘূর্ণায়মান মিল পরামিতি | |
| ঘূর্ণায়মান কল গতি | সর্বোচ্চ 400 মি/মিনিট |
| ঘূর্ণায়মান বল | সর্বোচ্চ 8500KN |
| উত্তেজনা recoiling | 85KN পর্যন্ত |
| কাজের রোলার স্পেক। | Ф175 -185 x 850 মিমি |
| ব্যাকআপ রোলার স্পেক। | Ф700-730 x 830 মিমি |
| প্রধান মোটর শক্তি | 430KW x 4 |
| রিকোয়েল মোটর শক্তি | 430KW x 2 |
| বৈদ্যুতিক নিয়ন্ত্রণ | হাইড্রোলিক AGC, Siemens RA80 DC ড্রাইভার, PLC, এক্স-রে থিকনেস গেজ সিস্টেম |
| তরল অবস্থা | গিয়ারবক্সের জন্য পাতলা তেল তৈলাক্তকরণ, ভারবহন আসনের জন্য তেল গ্যাস তৈলাক্তকরণ, হাইড্রোলিক স্টেশন, রোলিং প্রক্রিয়া কুল্যান্ট সিস্টেম |
| স্বয়ংক্রিয় রোলার পরিবর্তন | হাইড্রোলিক মোটর এবং সিলিন্ডার ড্রাইভ, স্বয়ংক্রিয় রোলার পরিবর্তন উপলব্ধি করতে |
