স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা

স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
4hi-850
Trading Properties
MOQ
1 সেট
period for dispatch
180 -240 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

শক্তি সঞ্চয়কারী কোল্ড রোলিং মিল

,

স্টেইনলেস স্টীল কোল্ড রোলিং মিল

,

উচ্চ উত্পাদনশীলতা কোল্ড রোলিং মিল

Name: ফোর হাই রিভার্স কোল্ড রোলিং মিল পাওয়ার সেভিং হাই প্রোডাক্টিভিটি
Material: স্টেইনলেস স্টীল কুণ্ডলী
Input Thickness: 1.5-3.0 মিমি
Finished Thickness: 0.25-2.1 মিমি
Strip Width: 750 মিমি
Coil Load: 15T
Rolling Speed: 300মি/মিনিট
Press Up: হাইড্রোলিক এজিসি
Rolling Process: বিপরীতমুখী
Rolling Torque: 185.7/119.4KN
Rolling Torque: 334.25/214.9KN.M
Recoil Mandrel: 650 মিমি
Total Power: 2200KW
Yearly Production: 50000T
Product Brief
স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা পাওয়ার সেভিং হাই প্রোডাক্টিভিটি রিভার্সিবল কোল্ড রোলিং মিল কোল্ড রোলিং স্টিল প্ল্যান্টে প্রতিযোগিতামূলক, কারণগুলির জন্য: ডুয়াল শিফ্ট গিয়ার কমানোর অনুপাত: মোটা শীট কম গতির রোলিংয়ের জন্য বড় টর্ক এবং টান, পাতল...
Product Description

স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা



পাওয়ার সেভিং হাই প্রোডাক্টিভিটি রিভার্সিবল কোল্ড রোলিং মিল কোল্ড রোলিং স্টিল প্ল্যান্টে প্রতিযোগিতামূলক, কারণগুলির জন্য:

  1. ডুয়াল শিফ্ট গিয়ার কমানোর অনুপাত: মোটা শীট কম গতির রোলিংয়ের জন্য বড় টর্ক এবং টান, পাতলা শীট হাই স্পিড রোলিংয়ের জন্য ছোট টর্ক এবং টান, এইভাবে, ড্রাইভ মোটরগুলি অনেকাংশে ছোট হতে পারে এবং শক্তি খরচ অনেক কমে যায়।
  2. কমানো গিয়ারবক্সগুলিতে মিলের বিনিয়োগ বৃদ্ধি পায়, তবে শক্তি সঞ্চয় এবং অনেক ছোট ট্রান্সফরমার দীর্ঘ সময়ের জন্য ব্যয় এবং সুবিধার ক্ষতিপূরণ দেয়।
  3. মিলের চলন আরও স্থিতিশীল এবং টেকসই, কারণ মিলের লোড সর্বদা সবচেয়ে উপযুক্ত স্থানে থাকে।
  4. যদি এসি মোটর ব্যবহার করা যায় তবে ডিসি মোটর থেকে বিদ্যুৎ সাশ্রয় 10% কম হতে পারে।
  5. আমাদের পাওয়ার সেভিং হাই প্রোডাক্টিভিটি কোল্ড মিল গ্রাহক কারখানায় পরীক্ষা করা হয়েছে, খুব সফল এবং জনপ্রিয়।

স্টেইনলেস স্টিল শীট কমানোর জন্য এখানে 850 4Hi রিভার্সিবল কোল্ড রোলিং মিল নিন যেমন:









মিল মোটর

recoiler মোটর মিল হ্রাসকারী recoiler হ্রাসকারী



প্রথাগত

2 x 800Kw

Z-560-4 515/1200 440V

2 x 800Kw

Z-560-4 515/1200 440V

I=9;V=305m/মিনিট

আউটপুট টর্ক: 267KN.M;

ম্যান্ড্রেলΦ500×850

(I=6.3;V=299m/মিনিট)

টেনশন: 103.8KN;



উচ্চ দক্ষতা শক্তি সঞ্চয়

2 x 500Kw

Z4-500-42 400/1200 440V

2 x 500Kw

Z4-500-42 400/1200 440V

I=14/9 V=196/305m/মিনিট

334.25/214.9KN.M;

ম্যান্ড্রেলΦ650×850

I=14/9 V=175/272 মি/মিনিট

টেনশন: 185.7/119.4KN;

উপসংহার: 1) নতুন ধরনের উচ্চ দক্ষতার মিলের রুক্ষ রোলিংয়ে 25% বড় টর্ক এবং 78.9% বড় টান রয়েছে, ক্রমবর্ধমান গতিতে টর্ক এবং টান সম্পূর্ণরূপে যথেষ্ট এবং 0.3 মিমি নীচের পাতলা শীটে আরও স্থিতিশীল ঘূর্ণায়মান;2) পাওয়ার সাশ্রয় সুস্পষ্ট, ট্রান্সফরমার 800-900KVA ছোট হতে পারে।



ঘূর্ণায়মান প্রক্রিয়া:

হাইড্রোলিক পেঅফ আনকয়লার → কয়েল লোডিং কার→ সলিড ম্যান্ড্রেল রিকয়লার→ 4hi রোলিং মিল (এন্ট্রি এবং এক্সিট প্রেস প্লেট অন্তর্ভুক্ত)--সলিড ম্যান্ড্রেল রিকোয়লার (বৈদ্যুতিক নিয়ন্ত্রণ, AGC সিস্টেম, হাইড্রোলিক, পাতলা তেল সিস্টেম)



কনফিগারেশন

  1. হাইড্রোলিক AGC সিস্টেম দুই-পর্যায়ের কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।এটিতে শুধুমাত্র ধ্রুবক রোল গ্যাপ, ধ্রুবক ঘূর্ণায়মান বল, পুরুত্ব প্রাক-নিয়ন্ত্রণ/পর্যবেক্ষণের ফাংশনই নেই, তবে টেনশন এজিসিও রয়েছে।
  2. প্রধান রোলিং মিল এবং বাম এবং ডান কয়লার সিমেন্স ইলেকট্রনিকভাবে নিয়ন্ত্রিত সরাসরি বর্তমান মোটরের একটি সম্পূর্ণ সেট দ্বারা চালিত হয়।(মিশ্র-মাউন্ট করা কাঠামো), SCR পাওয়ার সাপ্লাই
  3. রোলিং মিলটিতে হাইড্রোলিক প্রেসার সিস্টেম, হাইড্রোলিক পাম্পিং রেগুলেশন সিস্টেম, সাইড পুশ রেগুলেশন সিস্টেম, ইন্টারমিডিয়েট রোলের পজিটিভ এবং নেগেটিভ বেন্ডিং রোল, প্রসেস লুব্রিকেশন সিস্টেম এবং ইকুইপমেন্ট লুব্রিকেশন সিস্টেম রয়েছে
  4. বাম এবং ডান কয়লার বড় টান কঠিন ড্রাম, টান ডিজিটাল নিয়ন্ত্রণ গ্রহণ করে
  5. উত্পাদন প্রক্রিয়ার অটোমেশন উপলব্ধি করতে ইউনিটের উত্পাদন প্রক্রিয়া ইন্টারলকিং এবং ফল্ট অ্যালার্ম প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) দ্বারা নিয়ন্ত্রিত হয়।
  6. রোলিং মিলের সম্পূর্ণ জলবাহী চাপ রয়েছে।এটিতে সম্পূর্ণ স্ট্রোক দ্বিতীয় প্রবাহ নিয়ন্ত্রণ, বিচ্যুতি সমন্বয় নিয়ন্ত্রণ, স্বয়ংক্রিয় প্রিলোডিং নিয়ন্ত্রণ, পুরুত্ব প্রাক-নিয়ন্ত্রণ AGC, পুরুত্ব পর্যবেক্ষণ AGC, টেনশন/স্পীড AGC, ত্বরণ এবং হ্রাস AGC ক্ষতিপূরণ নিয়ন্ত্রণ, রোল eccentricity ক্ষতিপূরণ, এবং রোলিং প্রক্রিয়া ডাটাবেসের নিয়ন্ত্রণ ফাংশন রয়েছে। , ডেটা প্রদর্শন এবং অপারেশন নিয়ন্ত্রণ, পণ্যের গুণমান ট্র্যাকিং ফাংশন, উচ্চ-গতির রোলিং ডেটা স্বয়ংক্রিয় রেকর্ডিং, স্বয়ংক্রিয় প্রতিবেদন তৈরি, ফল্ট অ্যালার্ম এবং রেকর্ডিং।রেকর্ডিং এবং অন্যান্য প্রক্রিয়া ব্যবস্থাপনা ফাংশন.
  7. প্রক্রিয়া পরামিতি এবং মূল সরঞ্জাম পরামিতি সনাক্তকরণ, প্রদর্শন এবং ফল্ট অ্যালার্ম সিস্টেম
  8. ইমালসন কুলিং সিস্টেম এবং নির্ভুল পরিস্রাবণ সিস্টেম প্রক্রিয়া তৈলাক্তকরণের জন্য ব্যবহৃত হয়।
  9. রোলিং মিলগুলিতে ওভারলোড সুরক্ষা, স্ট্রিপ ব্রেকেজ সুরক্ষা এবং জরুরি পার্কিংয়ের মতো সুরক্ষা সুরক্ষা ব্যবস্থা ইনস্টল করা আছে।
  10. হার্ড টুথ ফেস হেরিংবোন গিয়ার (গ্রেড 5 নির্ভুলতা) বাম এবং ডান কয়লার এবং প্রধান মেশিনের জন্য ব্যবহৃত হয়।SKF, FAG, TIMKEN উচ্চ-গতির শ্যাফ্ট বিয়ারিংয়ের জন্য ব্যবহৃত হয় এবং হারবিন/ওয়াফাংডিয়ান/লুয়য়াং বিয়ারিং ফ্যাক্টরি কম-গতির শ্যাফ্ট বিয়ারিংয়ের জন্য ব্যবহৃত হয়।
  11. ইউনিটটির উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ উপলব্ধি করতে ইউনিটটি দুই-পর্যায়ের কম্পিউটার নিয়ন্ত্রণ গ্রহণ করে।ইউনিটে রোলিং সময়সূচী গণনা, পাস বিতরণ, নিয়ন্ত্রণ এবং পরামিতি অপ্টিমাইজেশান রয়েছে।রিয়েল-টাইম প্রক্রিয়া পরামিতি এবং কী সনাক্তকরণ, প্রদর্শন এবং অ্যালার্ম
  12. ইনক্লাইন্ড ওয়েজ এবং স্টেপ দ্বারা রোলিং লাইন এলিভেশনের দ্রুত সমন্বয়
  13. কাজের রোল ইন্টারমিডিয়েট রোলের দ্রুত রোল পরিবর্তন (প্রায় 8 মিনিট)
  14.
  15. গতি পরিমাপ করার জন্য এনকোডার ধরে রাখার সময় ইউনিটটি দ্বিতীয় প্রবাহ নিয়ন্ত্রণ উপলব্ধি করতে এবং সমাপ্ত পণ্যের হার উন্নত করতে আমদানি করা লেজার ভেলোসিমিটার গ্রহণ করে
  16. ইউনিট টেনশন সরাসরি আমদানি করা টেনসিওমিটার, ক্লোজড-লুপ কন্ট্রোল এবং ডিজিটাল ডিসপ্লে দ্বারা পরিমাপ করা হয়
  17. উচ্চ-চাপ AGC সিস্টেমের প্রধান উপাদান, নমন রোল সিস্টেম এবং সাইড রোল সিস্টেম আমদানিকৃত পণ্য গ্রহণ করে;নিম্ন-চাপের জলবাহী সিস্টেমের উপাদানগুলি দেশীয় আমদানি করা প্রযুক্তি দ্বারা উত্পাদিত সুপরিচিত পণ্য গ্রহণ করে।
  18. একক পুরুত্ব চীনে তৈরি এক্স-রে পুরুত্ব গেজ দ্বারা পরিমাপ করা হয়, এনকোডারটি জার্মানি থেকে P+F, এবং প্রক্সিমিটি সুইচটি জার্মানি থেকে SICK দ্বারা তৈরি করা হয়।
  19. কাজের রোলটি সাইড রোল সমর্থন দ্বারা রেডিয়ালিভাবে অবস্থান করে, যা অনমনীয়তা বাড়ায় এবং পাশের নমনকে বাধা দেয়।অক্ষটি শেষ সমর্থন দরজা দ্বারা অবস্থিত এবং সিলিন্ডার দ্বারা নিয়ন্ত্রিত, যা সমাপ্ত পণ্য পাসের অন-লাইন রোল পরিবর্তনের জন্য সুবিধাজনক এবং স্টেইনলেস স্টীল রোলিংয়ের প্রয়োজনীয়তা পূরণ করে।
  20. রোলার বিয়ারিং এর ব্যাকিং বিয়ারিং এর জন্য তেল-বায়ু তৈলাক্তকরণ

850 4Hi হাই হাইড্রোলিক AGC রিভার্সিং কোল্ড রোলিং মিল।

ইস্পাত কুণ্ডলী পরামিতি
ইস্পাত কুণ্ডলী উপাদান

মরিচা রোধক স্পাত

ইনকামিং SS কুণ্ডলী ফালা 550-750 মিমি x 1.5-3.0 মিমি
ইনকামিং এসএস কয়েল 610mm ID, 2000mm OD, 15T
কোল্ড ঘূর্ণিত সমাপ্ত এসএস কুণ্ডলী ফালা 550-750 x 0.25-1.2 মিমি
বিপরীত ঘূর্ণায়মান মিল পরামিতি
ঘূর্ণায়মান কল গতি সর্বোচ্চ 300 মি/মিনিট
ঘূর্ণায়মান বল সর্বোচ্চ 10000KN
উত্তেজনা recoiling 120KN পর্যন্ত
কাজ রোলার, মধ্যম রোলার স্পেক. Ф165 x 850 মিমি
ব্যাকআপ রোলার স্পেক। এফ730 x 800 মিমি
প্রধান মোটর শক্তি 500KW x 2
রিকোয়েল মোটর শক্তি 500KW x 2
বৈদ্যুতিক নিয়ন্ত্রণ হাইড্রোলিক AGC, সিমেন্স RA80 DC ড্রাইভার, PLC, এক্স-রে থিকনেস গেজ সিস্টেম
তরল অবস্থা গিয়ারবক্সের জন্য পাতলা তেল তৈলাক্তকরণ, ভারবহন আসনের জন্য তেল গ্যাস তৈলাক্তকরণ, হাইড্রোলিক স্টেশন, রোলিং প্রক্রিয়া কুল্যান্ট সিস্টেম
স্বয়ংক্রিয় রোলার পরিবর্তন স্বয়ংক্রিয় রোলার পরিবর্তন উপলব্ধি করতে হাইড্রোলিক মোটর এবং সিলিন্ডার ড্রাইভ

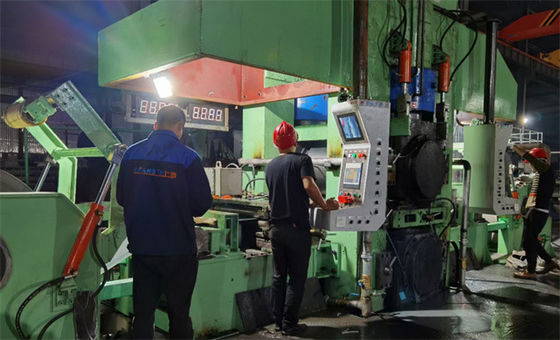

স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা

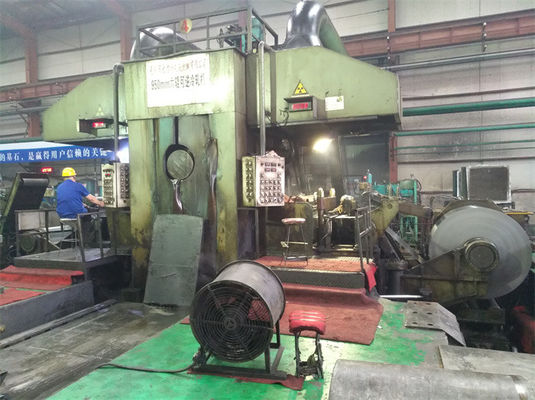

স্টেইনলেস স্টিলের জন্য চারটি উচ্চ বিপরীত কোল্ড রোলিং মিল পাওয়ার সেভিং উচ্চ উত্পাদনশীলতা
