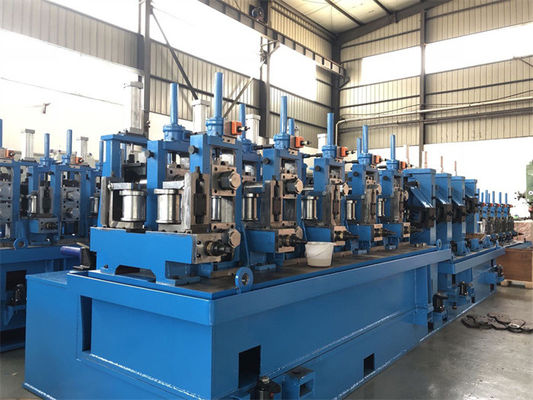

সোজা সীম উচ্চ ফ্রিকোয়েন্সি ঢালাই সহ ERW ইস্পাত পাইপ তৈরির মেশিন
ERW ঢালাই পাইপ স্ট্রাকচারাল অ্যাসেম্বল, লিকুইড ট্রান্সমিশন, আসবাবপত্র, নির্মাণ ক্ষেত্রে ব্যবহার করা যেতে পারে।পাইপ গঠন এবং আকার সংশোধন করা হল পাইপ মিল লাইনের মূল একক, উচ্চ ফ্রিকোয়েন্সি ঢালাই খালি পাইপ সিম গঠন এবং আকারের মধ্যে।
আমাদের ঢালাই পাইপ উত্পাদন লাইন 2"(50mm) কম পাইপ তৈরির জন্য 150m/মিনিট পর্যন্ত দ্রুত এবং মসৃণভাবে চলতে পারে এবং 2-4 ইঞ্চি (50-100mm) পাইপের জন্য 100m/মিনিটের বেশি।
ইতিমধ্যে, ERW পাইপের ব্যাস বিশাল হয়ে যাচ্ছে, যেমন 500mm বৃত্তাকার পাইপ (400x400 বর্গ), এর জন্য রোলারগুলি সংরক্ষণ করতে পাইপ গঠন এবং সাইজিং ডিজাইনের প্রয়োজন, অন্যথায়, রোলিং টুলের খরচ অনেক বেশি হবে৷পাইপ আকার পরিবর্তন করতে স্বয়ংক্রিয় যান্ত্রিক সামঞ্জস্য রোলারগুলি খুবই গুরুত্বপূর্ণ, ম্যানুয়াল পদ্ধতির জন্য খুব কঠিন হয়ে উঠছে।
যখন গ্রাহকদের প্রধানত বা শুধুমাত্র বর্গাকার বা আয়তক্ষেত্রাকার ঢালাই পাইপের প্রয়োজন হয়, তখন আমরা "সরাসরি থেকে বর্গক্ষেত্র" গঠন প্রযুক্তি গ্রহণ করি, একত্রিত ফর্মিং রোলারগুলির একটি সেট সমস্ত বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউবগুলিকে সুবিধাজনক, দক্ষ এবং অর্থনৈতিক করে তুলতে পারে।
ইউনিট গঠন এবং সাইজিং ছাড়াও পাইপ উত্পাদন লাইনের অন্যান্য সরঞ্জামগুলি হল আনকয়লার, শিয়ার এবং বাট ওয়েল্ডার, অ্যাকুমুলেটর, হাই ফ্রিকোয়েন্সি ওয়েল্ডার, ফ্লাইং করাত, রোল টেবিল এবং অটো প্যাকার।
ক্রমাগত পাইপ তৈরির প্রক্রিয়া: আনকোয়লিং, কাটিং এবং জয়েন্ট ঢালাই, জমা করা, (খালি পাইপ গঠন, সীম গাইড, উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন ওয়েল্ডিং, সীম স্কুইজ, আউট বারস স্ক্র্যাপিং, পলিশিং, কুলিং, সাইজিং এবং টার্ক হেড সোজা করা), ফ্লাইং কাট, রোল টেবিল প্যাকিং।
ERW পাইপ মিল লাইনে গুরুত্বপূর্ণ সরঞ্জামের বর্ণনা:
1. আনকোয়লার: 2T কয়েলের জন্য ম্যানুয়াল বা বায়ুসংক্রান্ত সম্প্রসারণ 180 ডিগ্রি ডাবল ম্যান্ড্রেল
3.5T কয়েলের জন্য হাইড্রোলিক সম্প্রসারণ 180 ডিগ্রি ডবল ম্যান্ড্রেল
4-8T জন্য হাইড্রোলিক সম্প্রসারণ এক mandrel
10-30T এর জন্য একে অপরের বিপরীতে হাইড্রোলিক ডবল ম্যান্ড্রেল
2. অ্যাকুমুলেটর লুপ: ≤3x150 মিমি ইস্পাত স্ট্রিপের জন্য খাঁচা সঞ্চয়কারী
অনুভূমিক সর্পিল সঞ্চয়কারী স্ট্রিপ জমে সব ক্ষেত্রে জন্য

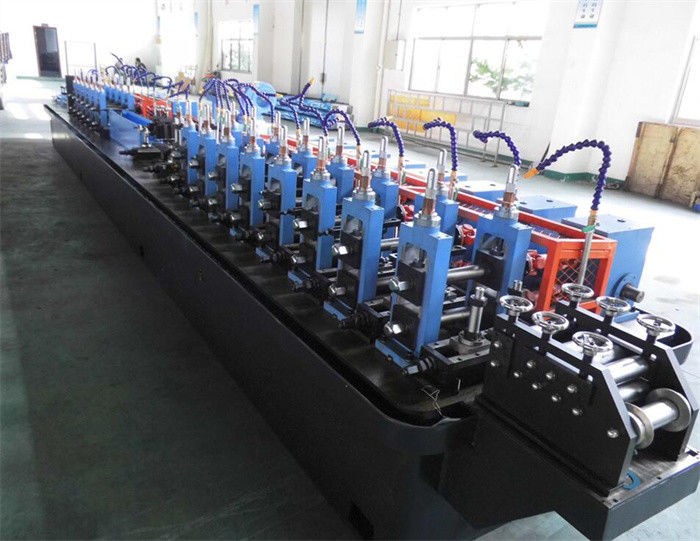

3. পাইপ গঠন এবং সাইজিং মেশিন:
| মডেল |
পাইপের আকার |
HF ঢালাইকারী (KW) |
মোটর শক্তি (KW) |
গতি (মি/মিনিট) |
| Фmm x মিমি |
| HG16 |
Ф(7-20) x (0.2-0.5) |
60 |
22 |
80-140 |
| HG25 |
Ф(8-32)x(0.35-1.3) |
100 |
45 |
70-130 |
| HG32 |
Ф(15-50) x (0.6-2.0) |
150 |
110 |
60-120 |
| HG50 |
Ф(20-63)x(0.8-2.5) |
200 |
160 |
50-100 |
| HG63 |
Ф(20-76)x(0.8-3.0) |
250 |
200 |
30-90 |
| HG76 |
Ф(25-80) x (1.2-4.0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф(32-102)x(1.5-4.5) |
300 |
132 x 2 |
30-80 |
| HG114 |
Ф(38-127) x (1.5-4.5) |
300 |
160 x 2 |
30-70 |
| HG125 |
Ф(50-165)x(2.0-5.0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф(76-165)x(2.0-6.0) |
600 |
200x2 |
15-50 |
4. ফ্লাই কাটিং করাত: সাধারণ অ্যাপ্লিকেশনগুলিতে, গরম ঘর্ষণ কাটা শৈলী উড়ন্ত করাত যথেষ্ট, সাম্প্রতিক বছরগুলিতে ঠান্ডা কাটা করাত আরও বেশি জনপ্রিয় হয়ে উঠছে কারণ কাটা পাইপের প্রান্তগুলি burrs ছাড়াই মসৃণ।উভয় উড়ন্ত করাত পরিপক্ক প্রযুক্তি।
5. রোল টেবিল এবং স্বয়ংক্রিয় প্যাকিং নিষ্কাশন
গ্রাহকরা বেছে নিতে পারেন: হয় প্রতিটি পাইপ রোল টেবিলের উপর চলে এবং তারপরে পাইপ সংগ্রহের ফ্রেমে পড়ে, অথবা পাইপগুলি চলে যায় এবং প্যাকিং টেবিলে যায় যেখানে পাইপগুলি স্বয়ংক্রিয়ভাবে হেক্সাগন বান্ডিলে প্যাক করা হয়।
পাইপ মিল বৈদ্যুতিক সিস্টেমের কনফিগারেশন
- 1. পার্কার ডিসি ড্রাইভার দ্বারা নিয়ন্ত্রিত ডিসি মোটর দ্বারা পাইপ গঠন এবং সাইজিং
- 2. উচ্চ ফ্রিকোয়েন্সি ঢালাই সরঞ্জাম Baoding মধ্যে তৈরি করা হয়
- 3. উড়ন্ত করাত নিয়ন্ত্রণ ব্যবস্থা হল Contor
- 4. uncoiler এবং accumulator এর জন্য এক অপারেটর কনসোল
