API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)

API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
HG 219
Trading Properties
MOQ
1 সেট
period for dispatch
180-240 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

ইআরডব্লিউ তেল টিউব উৎপাদন লাইন

Name: API ইস্পাত পাইপ ঢালাই ERW তেল টিউব উত্পাদন লাইন
Input: HR ইস্পাত রেখাচিত্রমালা
Output: Φ89~Φ219 পাইপ
Producing Speed: 30মি/মিনিট
Land Area: 200m x 20m
HF Welder: সলিড স্টেট 800KW
Cutting: ফ্লাই কাটিং করাত
Tooling: Cr12, GCr15 রোলার
Forming Technology: 7 + 5 অনুভূমিক রোলার
Roller Shaft: অনুভূমিক 140 মিমি
Total Power: 2500KW
Seam Heating: MF annealing
Product Brief
API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219) আনকোইলিং → স্ট্রিপ স্ট্রেটেনিং → শিয়ার এবং ওয়েল্ডিং টেবিল → অনুভূমিক সর্পিল জমা → ত্রুটি সনাক্তকরণ → ফর্মিং → এইচএফ ওয়েল্ডিং → ডিবারিং (বাইরে এবং ভিতরে) → পলিশিং → অনলাইন সীম সনাক্তকরণ → এমএফ অ্যানিলিং → এয়ার কুলিং → ওয়াটার কুলিং → সা...
Product Description

API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)



আনকোইলিং → স্ট্রিপ স্ট্রেটেনিং → শিয়ার এবং ওয়েল্ডিং টেবিল → অনুভূমিক সর্পিল জমা → ত্রুটি সনাক্তকরণ → ফর্মিং → এইচএফ ওয়েল্ডিং → ডিবারিং (বাইরে এবং ভিতরে) → পলিশিং → অনলাইন সীম সনাক্তকরণ → এমএফ অ্যানিলিং → এয়ার কুলিং → ওয়াটার কুলিং → সাইজিং → পাইপ ট্রামলাইট কাটিং → রোল টেবিল → শেষ মিলিং → হাইড্রোস্ট্যাটিক পরীক্ষা → যান → পরীক্ষা → পরিমাপ → পেইন্টিং চিহ্ন → প্যাকিং



অনুভূমিক রোল ফ্রেম এবং উল্লম্ব রোল ফ্রেম:

গঠনের পর্যায়: 8 সেট অনুভূমিক রোল ফ্রেম, তাদের মধ্যে 2টি ঘূর্ণায়মান প্রকার।

7 সেট উল্লম্ব রোল ফ্রেম, তাদের মধ্যে 5 ঘূর্ণন ধরনের হয়.

সাইজিং স্টেজ: 4সেট ইউনিভার্সাল রোল ফ্রেম, 4সেট উল্লম্ব রোল ফ্রেম।

সোজা করার পর্যায়: 2 সেট 4 রোলস টার্ক হেড


HG219 পাইপ উত্পাদন লাইনের পৃথকীকরণ:

কাচামাল
কম কার্বন ইস্পাত, কম খাদ ইস্পাত, HR বা CR.
প্রসার্য শক্তি: σb≤600Mpa
ফলন বিন্দু: σs≤315MPa
2.0-8.0 x 800mm, ID508mm OD1800mm, 12T
সমাপ্ত পাইপ

বৃত্তাকার পাইপ আকার:Φ89~Φ219 মিমি* 2 মিমি ~ 8 মিমি
বর্গক্ষেত্র, আয়তক্ষেত্রাকার পাইপ আকার: 70×70mm~200×200mm * 2.5mm~7.0mm

    60×80mm~240×160mm * 2.5mm~7.0mm
উত্পাদনের দৈর্ঘ্য: 6 ~ 12 মি (গ্রাহকের অনুরোধ দ্বারা ডিজাইন করা যেতে পারে)
কাটিং দৈর্ঘ্য নির্ভুলতা: ±3 মিমি (গরম ঘর্ষণ কম্পিউটার করাত দ্বারা)

মেশিনের পরামিতি

Decoiler, জলবাহী সম্প্রসারণ, এয়ার ব্রেক, 12T লোড

কয়েল হেড ওপেনার এবং স্ট্রেইটনার: 30KW
শিয়ার এবং বাট ঢালাই ডিভাইস, CO2 ঢাল ঢালাই
স্পাইরাল অ্যাকিউমুলেটর, 8মি, 80মি/মিনিট ফিডিং, 150KW
গঠন ও সাইজিং ইউনিট, 250KW x 2 DC.

গরম ঘর্ষণ উড়ন্ত করাত, 150KW, জলবাহী ঘূর্ণন কাটিয়া
রান আউট টেবিল, 7.5KW।
800KW HF ওয়েল্ডার, 1 সেট;MF অ্যানিলিং 600KW x 2সেট
রোলার, গ্রাহকদের পাইপ আকার অনুযায়ী

হাইড্রোস্ট্যাটিক টেস্টিং: প্রতি টুকরা 5-20s,
মোট ইনস্টলেশন শক্তি: 2500KW
লাইন গতি: 30 মি/মিনিট



ERW পাইপ মেশিন স্পেসিফিকেশন:

মডেল পাইপের আকার HF ঢালাইকারী (KW) মোটর শক্তি (KW) গতি (মি/মিনিট)
Фmm x মিমি
HG16 Ф(7-20) x (0.2-0.5) 60 22 80-140
HG25 Ф(8-32)x(0.35-1.3) 100 45 70-130
HG32 Ф(15-50) x (0.6-2.0) 150 110 60-120
HG50 Ф(20-63)x(0.8-2.5) 200 160 50-100
HG63 Ф(20-76)x(0.8-3.0) 250 200 30-90
HG76 Ф(25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф(32-102)x(1.5-4.5) 300 132 x 2 30-80
HG114 Ф(38-127) x (1.5-4.5) 300 160 x 2 30-70
HG125 Ф(50-165)x(2.0-5.0) 400 185x2 20-60
HG165 Ф(76-165)x(2.0-6.0) 600 200x2 15-50

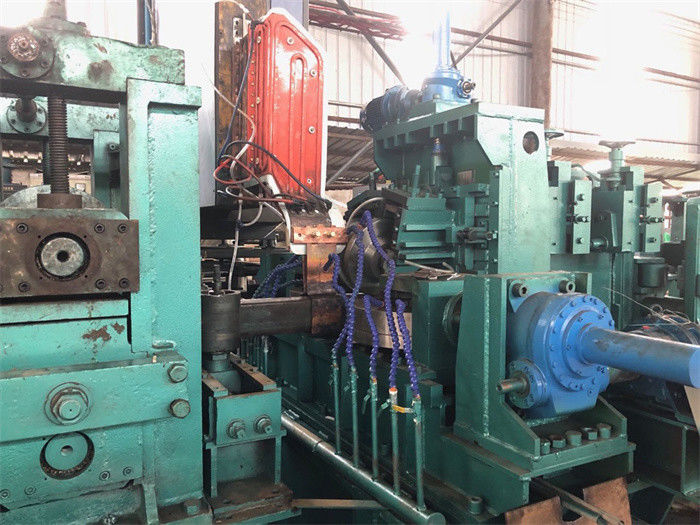

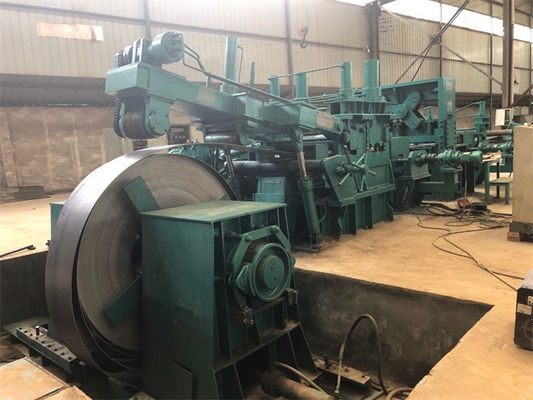

API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)API ইস্পাত পাইপ ওয়েল্ডিং ERW তেল টিউব উত্পাদন লাইন (HG 219)
