স্টেইনলেস স্টীল ফ্লাই শেয়ার দৈর্ঘ্য লাইন কাটা

স্টেইনলেস স্টীল ফ্লাই শেয়ার দৈর্ঘ্য লাইন কাটা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ফ্লাই (0.2-2) x 850
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-180 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

6Hi লাইন দৈর্ঘ্য কাটা

,

এসইউএস লম্বা লাইন কাটা

,

স্টেইনলেস স্টীল লাইন দৈর্ঘ্য কাটা

Name: 6হাই লেভেলার রোটারি শিয়ার ফ্লাই শিয়ার কাট টু লেংথ লাইন
Sheet Material: স্টেইনলেস স্টীল 304,, 316, দস্তা-নিকেল খাদ
Sheet Thickness: 0.2-2 মিমি
Sheet Width: 200-850 মিমি
Coil ID: 508 মিমি, 610 মিমি
Coil OD: 1800 মিমি
Coil Weight: 15 টি
Cutting Speed: মিনিট প্রতি 180pcs
Cutting Length: 200-3000 মিমি
Cutting Style: ঘূর্ণমান শিয়ার
Leveler: 6হাই সার্ভো সামঞ্জস্য করুন
Total Power: 300 কেডব্লিউ
Land Area: 30m x 8m
Stacker: ডাবল স্ট্যাকার
Product Brief
স্বয়ংক্রিয় ঘূর্ণন কাটিয়া ফ্লাই কাটা দৈর্ঘ্য লাইন স্টেইনলেস স্টীল 0.3-3 এক্স 1000 6Hi লেভেলার রোটারি কাঁচি ফ্লাই কাঁচি দৈর্ঘ্য লাইন SUS স্টেইনলেস স্টীল 0.2 - 2 X 850 কাটা আমাদের কোম্পানীর দ্বারা তৈরি রোটারি শেয়ার ফ্লাই কাটিয়া দৈর্ঘ্য লাইন, উচ্চ গতির উচ্চ নির্ভুলতা, বিশেষ করে পাতলা শীট ছোট শীট ধা...
Product Description

স্বয়ংক্রিয় ঘূর্ণন কাটিয়া ফ্লাই কাটা দৈর্ঘ্য লাইন স্টেইনলেস স্টীল 0.3-3 এক্স 1000

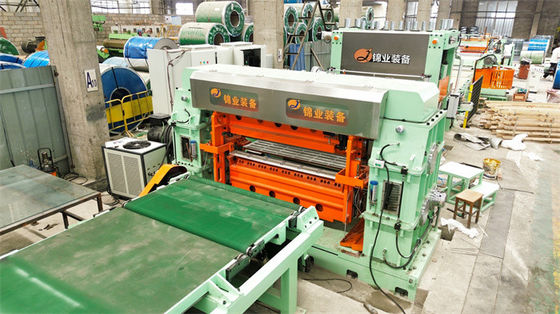

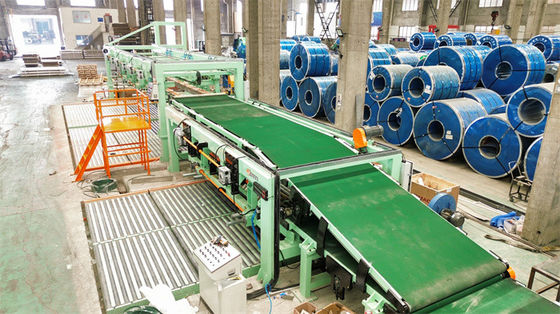

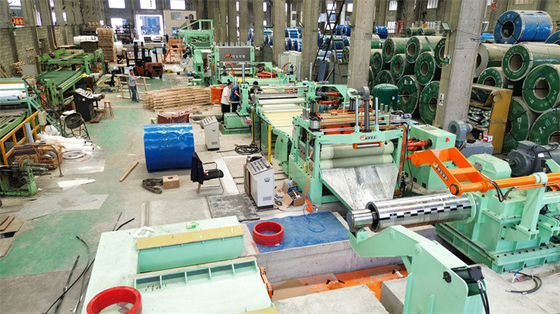

6Hi লেভেলার রোটারি কাঁচি ফ্লাই কাঁচি দৈর্ঘ্য লাইন SUS স্টেইনলেস স্টীল 0.2 - 2 X 850 কাটা



আমাদের কোম্পানীর দ্বারা তৈরি রোটারি শেয়ার ফ্লাই কাটিয়া দৈর্ঘ্য লাইন, উচ্চ গতির উচ্চ নির্ভুলতা, বিশেষ করে পাতলা শীট ছোট শীট ধাতু কাটা জন্য উপযুক্তঃ

  • ফ্লাই কাটিং পাতলা শীট রোল দীর্ঘ দৈর্ঘ্য (হাজার হাজার মিটার) কাটা জন্য উপযুক্ত।
  • ফ্লাই কাটিয়া ফ্রিকোয়েন্সি 150 বার / মিনিট পর্যন্ত হতে পারে। লাইন গতি 80 -100m / মিনিট
  • সংক্ষিপ্ত শীট কাটা উচ্চ ফ্রিকোয়েন্সি অবিচ্ছিন্ন কাটা উচ্চ উত্পাদনশীলতা মানে।
  • উচ্চ নির্ভুলতা 6হাই লেভেলার, ফিল্ম ল্যামিনেটর, ডাবল স্ট্যাকার উচ্চ উত্পাদন ব্যবস্থা।
  • 0.3 -3.0mm x 1000mmW x 200 -3000mmL এর জন্য ফ্লাই কাটার লাইন।
  • লেভেলিং রোলারগুলি স্বয়ংক্রিয়ভাবে সার্ভো প্রেসিং ব্যাক রোলার দ্বারা সামঞ্জস্য করা হয়।

পরামিতিঃ

ইনপুট কাঁচামাল এবং সমাপ্ত পণ্য
কাঁচামাল গরম / ঠান্ডা রোলড স্টেইনলেস স্টীল
যান্ত্রিক বৈশিষ্ট্য প্রসার্য শক্তি σb≤800Mpa, σs≤550Mpa
বেধ 0.২-২.০ মিমি, ০.৩-৩.০ মিমি
প্রস্থ ২০০-১০০০ মিমি (সর্বোচ্চ)
কয়েল ওভারডোজ ≤Φ1500,1800 মিমি
কয়েল আইডি Φ508mm (গ্যাসকেট সহ Φ610mm পর্যন্ত বড় করা)
সর্বাধিক ওজন ১০, ১৫, ২০ টন
পাতার দৈর্ঘ্য ২০০-৩০০০ মিমি
দৈর্ঘ্য সহনশীলতা এল0= 1M±0.3 মিমি (একরূপ গতি)
এল0= ১ এম ± ০.৪ মিমি (অ্যাক্সিলারেশন/ডিসেলারেশন)
ডায়াগোনাল দৈর্ঘ্যের সহনশীলতা এল1= 1M±0.5mm
স্ট্যাকিং উচ্চতা সর্বোচ্চ ৬৫০ মিমি (উচ্চতা প্রায় ১৫০ মিমি)
সর্বাধিক স্ট্যাকিং ওজন ৫ টন



  ফ্লাইং সিটিএল পরামিতি
1 রৈখিক গতি ০-৮০ মিটার/মিনিট
2 থ্রেডিং গতি 0-15 মি/মিনিট
3 পাওয়ার সাপ্লাই 380V / 50Hz / 3PH
4 ইনস্টল করা শক্তি প্রায় ২২০ কিলোওয়াট
5 ক্রস কাটিয়া পথ দুইটি ছুরি উড়ে বেড়ায়
কাটিয়া যন্ত্র ট্র্যাক কাটিয়া
6 নিয়ন্ত্রণ পদ্ধতি এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ
7 ড্রাইভ মোটর a. ডিকোলিং মোটরঃ এসি 30KW b. লেভেলিং মোটরঃ এসি 75KW

গ. ফ্লাইং শের সার্ভো মোটরঃ

এসি ৯০ কিলোওয়াট



রচনাঃ

  পয়েন্ট Qty
1 লোডিং স্টেশন 1
2 লোডিং গাড়ি 1
3 ডেকোলার 1
4 সুনির্দিষ্ট লেভেলিং মেশিন (19 রোলার) 1
5 সার্ভো ফিডিং ডিভাইস (লেমিনেটিং ডিভাইস অন্তর্ভুক্ত) 1
6 রোটারি হাই স্পিড ফ্লাই কাটার 1
7 তিন পর্যায়ের বেল্ট কনভেয়র 1
8 1stঅটোমেটিক শীট স্ট্যাকার 1
9 2এনডিস্বয়ংক্রিয় স্ট্যাকার 1
10 জলবাহী সিস্টেম 1
11 নিউম্যাটিক সিস্টেম 1
12 লুব্রিকেটিং সিস্টেম 1
13 বৈদ্যুতিক সিস্টেম 1



চরিত্র:

  1. দৈর্ঘ্য কাটা লাইন সমতল ইস্পাত প্লেট একটি নির্দিষ্ট দৈর্ঘ্য তৈরীর জন্য সমতল এবং দৈর্ঘ্য কাটা হয়, uncoiler, সমতল, ঘূর্ণন shear, stacker,ইত্যাদি রোল লোডিং এর সহায়ক ফাংশন সহ, দৈর্ঘ্য পরিমাপ, ফিল্ম লেপ, শীট সরবরাহ এবং আউটপুট, ইত্যাদি।
  2. কাজ প্রক্রিয়া uncoiling হয়, 19 রোলার 6hi সমতলতা, দৈর্ঘ্য পরিমাপ, ঘূর্ণন ফ্লাই shear কাটা, কাটা শীট প্রথম stacker পর্যন্ত stacking সংখ্যা পূর্বনির্ধারিত সংখ্যা পৌঁছায় যেতে,তারপর ম্যানুয়ালি দ্বিতীয় স্ট্যাকার স্থানান্তর. যখন শীট দ্বিতীয় stacker যাচ্ছে, রোল টেবিল দ্বারা প্রথম উত্তোলন টেবিলের উপর শীট আউটপুট এবং তারপর প্রথম stacker কাজ রাষ্ট্র ফিরে. এই ভাবে,এক ইস্পাত কয়েল কাটা অবিচ্ছিন্নভাবে চলতে পারে.
  3. কাজ প্রক্রিয়া স্বয়ংক্রিয়, PLC servo নিয়ন্ত্রণ এবং HMI.on টাচ স্ক্রিন গ্রহণ, শীট মাপ সেট করতে পারেন, পিসি সংখ্যা, শীট ওজন গণনা, উপরন্তু, ফাংশন আছেঃ সেট খাওয়ানোর গতি,সেট ফিডিং দৈর্ঘ্য, সেট ফিডিং সংখ্যা, ম্যানুয়াল এবং স্বয়ংক্রিয় মধ্যে বিনিময়, স্বয়ংক্রিয় শুরু, স্বয়ংক্রিয় স্টপ, বিরতি, কাউন্টার শূন্য, fwd-rwd বোতাম, কাটা আপ-ডাউন, ত্রুটি এলার্ম, ইত্যাদি
  4. ক্রোম লেপযুক্ত রোলার, পিইউ রোলার, ব্লোয়ার ইত্যাদি শীট পৃষ্ঠকে আঘাত থেকে রক্ষা করতে ভূমিকা পালন করে।
  5. ম্যানুয়াল থ্রেডিং ছাড়া, সবই অটোমেশন।
