অ্যালুমিনিয়াম কয়েল শীট ফ্লাই শিয়ার কাট দৈর্ঘ্য লাইনে 300-1600 মিমি প্রস্থ

উচ্চ গতির ইস্পাত শীট দৈর্ঘ্য লাইন হালকা গেজ কাটা

কয়েলের অ্যালুমিনিয়াম শীটগুলি সাধারণত শরীরে নরম এবং পৃষ্ঠে মসৃণ হয়, বিশুদ্ধ অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ হতে পারে।প্রায়শই 1xxx, 3xxx, 5xxx, 7xxx সিরিজের অ্যালুমিনিয়াম শীট।ফলন শক্তি ≥65Mpa, প্রসার্য শক্তি 170-305Mpa কুণ্ডলী শীট সম্পূর্ণ নরম (ও রাষ্ট্র), আধা হার্ড (H24), সম্পূর্ণ হার্ড (H18) হতে পারে।

অ্যালুমিনিয়াম কয়েল শীট স্পেসিফিকেশন

অ্যালুমিনিয়াম শীট বৈশিষ্ট্য:

চরিত্র:

অ্যালুমিনিয়াম কয়েল শীট অক্ষর অনুযায়ী, কাটা থেকে দৈর্ঘ্য লাইন ফ্লাই কাটিং টাইপ হতে হবে

1. অ স্টপ ক্রমাগত রোল চিহ্ন ছাড়া অ্যালুমিনিয়াম শীট সমতল
2. সার্ভো চিমটি খাওয়ানো শীট পৃষ্ঠ আঘাত করবে, মাছি কাটিয়া যে প্রয়োজন নেই
3. স্ট্যাকিং সিস্টেম এটি আঘাত না করে টুকরো টুকরো শীট পায়.
4. 6 হাই লেভেলিং মেশিন উচ্চ নির্ভুলতায় নরম অ্যালুমিনিয়াম শীট সমতল করার জন্য উপযুক্ত
5. স্বয়ংক্রিয় ক্যান্টিলিভার আনকোয়লার দক্ষ এবং সুনির্দিষ্ট।

গঠন

• 1. কুণ্ডলী সঞ্চয় স্যাডল, এক বা দুটি অ্যালুমিনিয়াম কয়েল সংরক্ষণ করুন
• 2. কুণ্ডলী লোডিং গাড়ী.স্যাডল থেকে একটি কয়েল নিন এবং একটি কয়েল আনকোলারে লোড করুন
• 3. একক mandrel uncoiler: স্ট্যান্ডার্ড Ф508mm জন্য জলবাহী সম্প্রসারণ mandrel, হাইড্রোলিক কেন্দ্রীভূত সামঞ্জস্য, কাগজ পিলার সঙ্গে.
• 4. কয়েল হেড স্নাবার রোলার, খোসা ছাড়ানো প্লেট: আনকয়লার থেকে কয়েল হেড খুলতে এবং চিমটি ফিডারে পাঠাতে

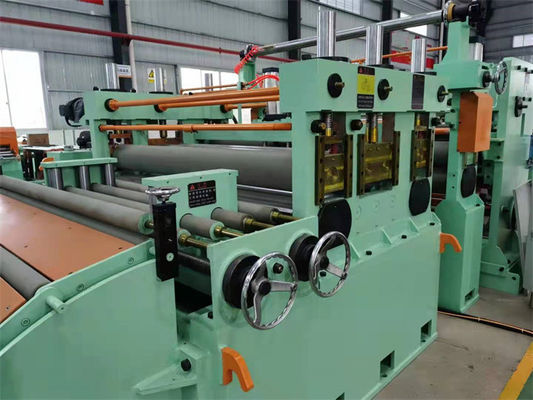

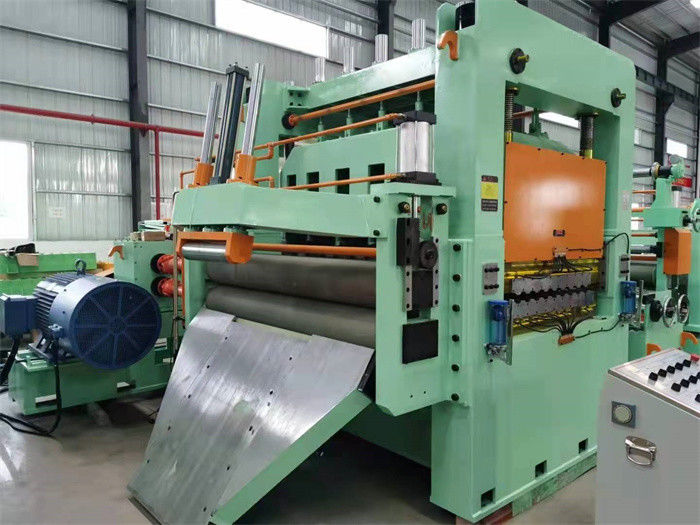

• 5.2+17 রোলার লেভেলার: 6হাই, 2 লেয়ার ওয়ার্ক রোলার, 2 লেয়ার মিডল রোলার এবং 2 লেয়ার ব্যাকআপ রোলার, ব্যাক টেনশন লেভেলার এবং আনকোয়লারের মধ্যে উপকারী।
• 6. পিট অ্যাকুমুলেটর বা ট্রান্সমিশন রোল টেবিল: লেভেলারের ক্রমাগত কাজ নিশ্চিত করতে পিটটিতে শীট জমা হয়, ট্রান্সমিশন রোল টেবিলটি সিঙ্ক্রোনাস ফ্লাই শিয়ারিং-এও কার্যকর।

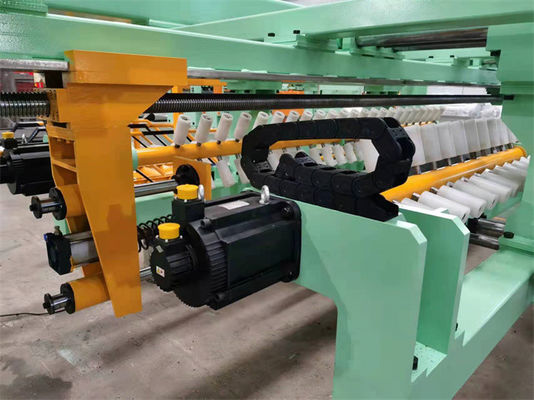

• 7. ডাবল রোলারের জোড়া, সার্ভো দৈর্ঘ্য পরিমাপ (এবং ফিল্ম লেমিনেটিং) সহ: সার্ভো দৈর্ঘ্য পরিমাপ (পিঞ্চ রোলারের জোড়া বা 2+5+2 রোলারের কাঠামো সার্ভো মোটর এবং কন্ট্রোলার দ্বারা চালিত), ফিল্ম লেমিনেট করার জন্য PU প্রলিপ্ত পিঞ্চ রোলার সহ
• 8. ফ্লাই শিয়ার, স্ক্রু রড গাইড সহ: কাটিং ফ্রিকোয়েন্সি শীটের দৈর্ঘ্যের সাথে আপেক্ষিক, হাইড্রোলিক কাটিং ডাউন থেকে আপ।
• 9. বেল্ট পরিবাহক: স্ট্যাকারে সমাপ্ত শীটগুলি পৌঁছে দিন
• 10.স্ট্যাকার: টুকরো টুকরো শীট টুকরা গ্রহণ করা এবং লিফটিং টেবিলে স্তূপ করা, লোড 5T স্ট্যাক করা।
• 11.শীট কার, আউটপুট রোল টেবিল: শীট আউট বিতরণ, তারপর প্যাকিং.দুটি গাড়ি হতে পারে, একটি কাজ করছে এবং অন্যটি অপেক্ষা করছে।
• 12.হাইড্রোলিক সিস্টেম: 11KW গিয়ার পাম্প 12Mpa চাপ প্রদান করে।
• 13. ইলেকট্রিক কন্ট্রোল সিস্টেম: সম্পূর্ণ এবং নিরাপদ ফাংশন সহ একটি বৈদ্যুতিক ক্যাবিনেট এবং দুটি অপারেটর প্যানেল (সার্ভো পরিমাপের জন্য একটি কনসোল, পিএলসি, এইচএমআই এবং স্ট্যাকিং, একটি আনকোয়েলিং এবং সমতলকরণের জন্য)

পরামিতি:

লেআউট প্রক্রিয়া:

ফটো:
