অ্যালুমিনিয়াম শীট কয়েল কাটিং লাইন ফ্লাই মুভিং শিয়ার কাট টু লেংথ কয়েল লাইন

অ্যালুমিনিয়াম শীট ফ্লাই চলন্ত কাটিয়া দৈর্ঘ্য লাইন মেশিন কাটা

অ্যালুমিনিয়াম শীটগুলি রোলগুলিতে (রেঞ্জ 0.15-6.0 মিমি, অ্যালুমিনিয়াম শীটগুলি 10 মিমি থেকে বেশি, বিশেষত 25 মিমি থেকে বেশি টুকরো টুকরো) শরীরের মধ্যে নরম এবং পৃষ্ঠের মধ্যে মসৃণ, খাঁটি অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ হতে পারে।প্রায়ই 1xxx, 3xxx, 5xxx, 7xxx সিরিজ অ্যালুমিনিয়াম শীট। বিভিন্ন অ্যালুমিনিয়াম শীট বৈশিষ্ট্য অনেক পার্থক্য, সাধারণত Yield শক্তি ≥65Mpa, প্রসার্য শক্তি 170-305Mpa কয়েল শীট পূর্ণ নরম ((ও রাষ্ট্র হতে পারে),আধা কঠিন ((H24), পূর্ণ কঠিন ((H18).

অ্যালুমিনিয়াম কয়েল শীট স্পেসিফিকেশন

অ্যালুমিনিয়াম শীটের বৈশিষ্ট্যঃ

চরিত্র:

অ্যালুমিনিয়াম কয়েল শীট দৈর্ঘ্য লাইন কাটা উড়ে কাটা টাইপ হতে হবে, হয় ঘূর্ণন shear বা চলন্ত shear, কাটা এগিয়ে শীট প্রভাবিত করবে না

1. রোল মার্ক ছাড়াই অবিচ্ছিন্নভাবে সমতল অ্যালুমিনিয়াম শীট
2. স্টপ-গু সার্ভো পিনচ ফিডিং শীট পৃষ্ঠ ক্ষতি হবে, ফ্লাই কাটিয়া স্টপ প্রয়োজন হয় না।
3. স্ট্যাকিং সিস্টেমটি শীটকে ক্ষতি না করে টুকরো টুকরো করে গ্রহণ করে, স্ট্যাকারটি লাইন গতি অনুযায়ী এক বা দুটি সেট হতে পারে।
4. 6 হাই লেভেলিং মেশিন উচ্চ নির্ভুলতা সঙ্গে নরম অ্যালুমিনিয়াম শীট লেভেলিং জন্য উপযুক্ত
5. অটোমেটিক ক্যান্টিলিভার আনরোলার কার্যকর এবং সুনির্দিষ্ট, অ্যালুমিনিয়াম কয়েলগুলির জন্য উপযুক্ত।

রচনা

• 1.Coil সংরক্ষণ saddle, এক বা দুই অ্যালুমিনিয়াম coils সংরক্ষণ
• 2. কয়েল লোডিং গাড়ির. saddle থেকে একটি কয়েল নিন এবং uncoiler একটি কয়েল লোড
• 3. একক ম্যান্ড্রেল আনকোলারঃ স্ট্যান্ডার্ড Ф508 মিমি জন্য জলবাহী সম্প্রসারণ ম্যান্ড্রেল, জলবাহী কেন্দ্রীয় সমন্বয়, কাগজ peeler সঙ্গে।
• 4. রোল হেড স্ন্যাবার রোলার, পিলার শোলিং প্লেটঃ রোল হেডটি আনরোলার থেকে খুলতে এবং পিনচ ফিডারটিতে পাঠাতে

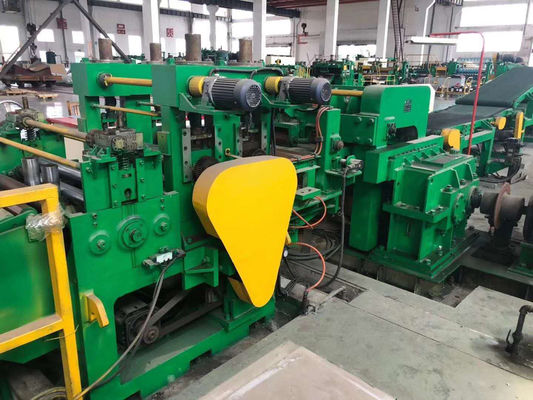

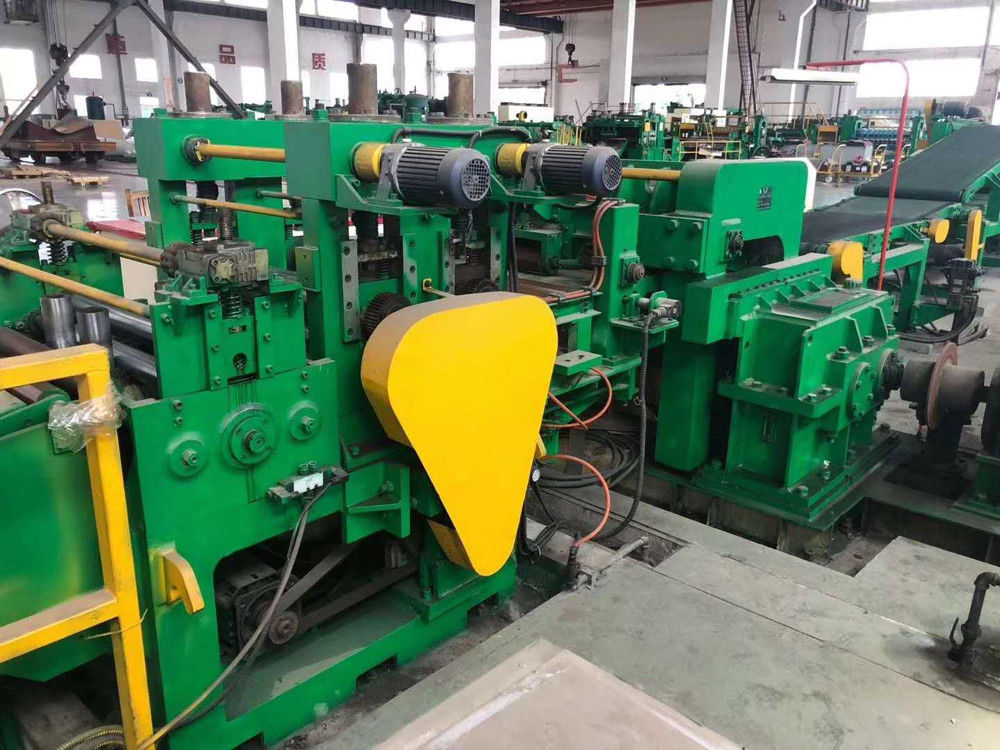

• 5.2+17 রোলার লেভেলারঃ 6Hi, 2 স্তর কাজ রোলার, 2 স্তর মধ্যম রোলার এবং 2 স্তর ব্যাক রোলার, ব্যাক টেনশন লেভেলার এবং uncoiler মধ্যে উপকারী।
• 6.গর্তে অ্যাককুলেটর বা ট্রান্সমিশন রোল টেবিলঃ গর্তে গর্তে সঞ্চয় শীট স্তরযুক্ত অবিচ্ছিন্ন কাজ নিশ্চিত করার জন্য, ট্রান্সমিশন রোল টেবিলটি সিঙ্ক্রোন ফ্লাই শিয়ারিংয়েও কার্যকর।
• 7. ডাবল রোলার জোড়া, সার্ভো দৈর্ঘ্য পরিমাপ সঙ্গে (এবং ফিল্ম Laminating): সার্ভো দৈর্ঘ্য পরিমাপ ((জোড়া পিনচ রোলার বা 2+5+2 রোলার গঠন servo মোটর এবং নিয়ামক দ্বারা চালিত),ফিল্ম লেমিনেট করার জন্য পিইউ লেপযুক্ত পিনচ রোলার

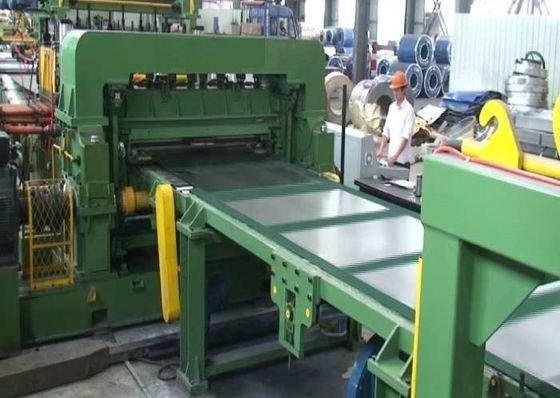

• 8ফ্লাই শেয়ার, স্ক্রু রড গাইড সহঃ কাটা ফ্রিকোয়েন্সি শীট দৈর্ঘ্যের সাথে সম্পর্কিত, নীচে থেকে উপরে হাইড্রোলিক কাটা।
• 9. বেল্ট কনভেয়রঃ সমাপ্ত শীটগুলি স্ট্যাকারে নিয়ে যান
• 10. স্ট্যাকারঃ শীট টুকরো টুকরো করে গ্রহণ করে এবং উত্তোলন টেবিলে স্ট্যাকিং লোড 5T।
• 11.চাদর গাড়ি, আউটপুট রোল টেবিলঃ চাদর বিতরণ, তারপর প্যাকিং. দুই গাড়ি হতে পারে, এক কাজ এবং অন্য অপেক্ষা করছে।
• 12হাইড্রোলিক সিস্টেমঃ ১১ কিলোওয়াট গিয়ার পাম্প ১২ এমপিএ চাপ সরবরাহ করে।
• 13. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ একটি বৈদ্যুতিক ক্যাবিনেট এবং দুটি অপারেটর প্যানেল ((একটি কনসোল সার্ভো পরিমাপ, পিএলসি, এইচএমআই এবং স্ট্যাকিংয়ের জন্য, একটি আনরোলিং এবং স্তরীকরণের জন্য) সম্পূর্ণ এবং নিরাপদ ফাংশন সহ)

পরামিতিঃ

লেআউট প্রক্রিয়াঃ

ছবিঃ
