AGC AFC APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহ

AGC AFC APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহ
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1 সেট
period for dispatch
180 -260 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

এপিসি ট্যান্ডেম কোল্ড রোলিং মিল

,

এএফসি ট্যানডেম কোল্ড রোলিং মিল

,

এজিসি রোলিং মিল সিপিসি আনকোইলিং সহ

Name: AGC/AFC/APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন
Material: কার্বন ইস্পাত HRPO
Input: 2-3 x 650 মিমি
Output: 0.25-0.8 x 650 মিমি
Rolling Speed: 360মি/মিনিট
Work Roller: dia 210 x 750
Backup Roller: dia 650 x 730
Thickness Control: হাইড্রোলিক AGC, AFC, APC
Total Power: 5000KW
Land Area: 60 মি x 15 মি
Product Brief
AGC / AFC / APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহ গঠন: হাইড্রোলিক সম্প্রসারণ Uncoiler এক সেট দুই-রোল চিমটি, পাঁচ-রোল সোজা ডিভাইস এক সেট ঢালাই এবং কাটিয়া ডিভাইস এক সেট মেঝে-টাইপ সর্পিল লুপ এক সেট এন্ট্রি প্রসেসিং প্ল্যাটফর্ম এক সেট প্রধান মিল: ছয় সেট 4 হাই কোল্ড মিল বেধ গেজ ছয় সেট ...
Product Description

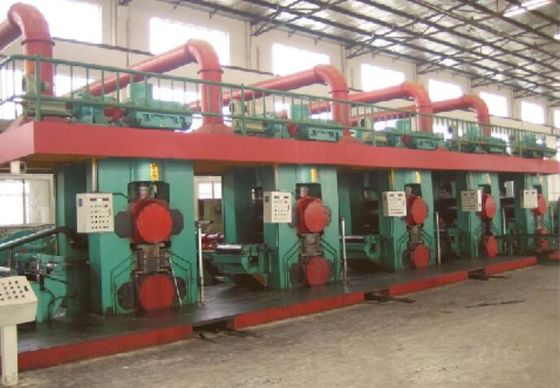

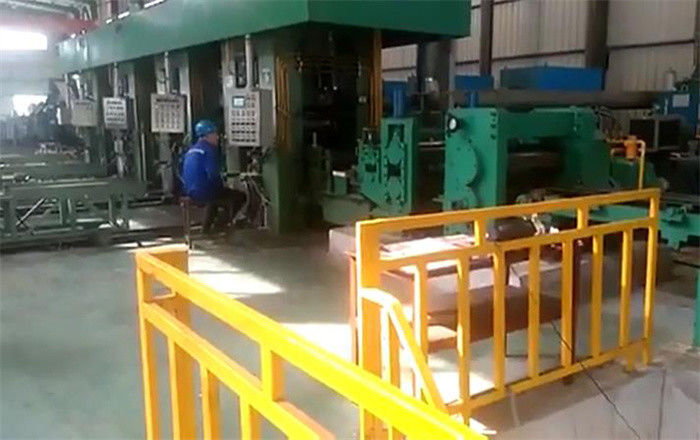

AGC / AFC / APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহ



গঠন:

  1. হাইড্রোলিক সম্প্রসারণ Uncoiler এক সেট
  2. দুই-রোল চিমটি, পাঁচ-রোল সোজা ডিভাইস এক সেট
  3. ঢালাই এবং কাটিয়া ডিভাইস এক সেট
  4. মেঝে-টাইপ সর্পিল লুপ এক সেট
  5. এন্ট্রি প্রসেসিং প্ল্যাটফর্ম এক সেট
  6. প্রধান মিল: ছয় সেট 4 হাই কোল্ড মিল
  7. বেধ গেজ ছয় সেট
  8. টেনশন মিটার পাঁচ সেট
  9. প্রসেসিং প্ল্যাটফর্ম এক সেট থেকে প্রস্থান করুন
  10. হাইড্রোলিক এক্সপেনশন রিকোয়লার: এক সেট
  11. স্থানীয় অপারেটিং বক্স: ছয় সেট
  12. কেন্দ্রীয় অপারেটিং কনসোল এক সেট
  13. হাইড্রোলিক স্টেশন: তিনটি সেট
  14. পাতলা তেল স্টেশন দুই সেট
  15. এমস্ফাইড কুলিং সিস্টেম এক সেট

প্রবাহ:

হাইড্রোলিক লোডিং ক্যারেজ → হাইড্রোলিক এক্সপেনশন আনকয়লার → ফাইভ-রোল স্ট্রেটেনিং মেশিন → ওয়েল্ডিং এবং কাটিং প্ল্যাটফর্ম → ইনপুট প্রসেসিং প্ল্যাটফর্ম → মেইন মিল (6 সেট 750 4 হাই কোল্ড মিল) → আউটপুট প্রসেসিং প্ল্যাটফর্ম → হাইড্রোলিক এক্সপেনশন রিকোয়লার → হাইড্রোলিক আনলোড ক্যারেজ



পরামিতি:

ধাতু ফালা উপকরণ:

কার্বন ইস্পাত (Q195,Q235,08AL)

HRPO, HR কালো ইস্পাত,
মধ্যবর্তী annealing পরে
কয়েল আইডি: 508 মিমি;
কয়েল ওডি: সর্বোচ্চ 1800 মিমি
কয়েল ওজন: সর্বোচ্চ 12,000 কেজি
ফালা বেধ: 2 - 3 মিমি;
স্ট্রিপ প্রস্থ: 550 - 750 মিমি;
সমাপ্ত পণ্য স্পেসিফিকেশন:
কয়েল আইডি: 508 মিমি;
কয়েল ওডি: সর্বোচ্চ 1800 মিমি
কয়েল ওজন: সর্বোচ্চ 12,000 কেজি (
সমাপ্ত স্ট্রিপ বেধ: 0.25- 0.8 মিমি;
স্ট্রিপ প্রস্থ: 550 - 750 মিমি;
সমাপ্ত পণ্য নির্ভুলতা:
অনুদৈর্ঘ্য দিকে বেধের পার্থক্য (স্থিতিশীল ঘূর্ণায়মান):
<±0.005mm(d<0.5mm) <±0.6%(0.5mm-এর বেশি)
মেশিন পরামিতি:
সর্বোচ্চ ঘূর্ণায়মান বল: 7000KN;
সর্বোচ্চ লাইন গতি: 360 মি/মিনিট;
থ্রেডিং গতি: 20 মি/মিনিট;
বেধ হ্রাস:
সর্বোচ্চ 90% পর্যন্ত পুরুত্ব হ্রাস (স্টিলের স্ট্রিপের বৈশিষ্ট্য অনুসারে পরিবর্তিত)
রিকোয়েলিং টেনশন: 70 kN
রিকোয়লার মোটর: 430KW ডিসি
কাজের রোলার ব্যাস φ210mm - 200mm;
ব্যাকআপ রোলার ব্যাস φ650 -620mm;
মিল কলাম বিভাগ: 350 x 450 মিমি;
ব্যাকআপ রোলার বিয়ারিং: FCD72104380
Uncoiling mandrel ব্যাস: 508mm
রিকোইলিং ম্যান্ড্রেল ব্যাস: 508 মিমি
কাজের রোলারগুলির মধ্যে সর্বাধিক খোলার ফাঁক: 70 মিমি
প্রেস আপ হাইড্রোলিক সিলিন্ডারের জন্য হাইড্রোলিক পদ্ধতিগত চাপ:25 এমপিএ
রোলার নমনের জন্য হাইড্রোলিক চাপ, মধ্যম রোলার স্থানান্তর, ভারসাম্য, সাইড পুশিং: 21Mpa
সাধারণ জলবাহী চাপ: 10Mpa;
রিকোইলিং মোটর: 430KW;
প্রধান মিল মোটর: 700KW x 6

AGC নিয়ন্ত্রণ:

স্বয়ংক্রিয় বেধ নিয়ন্ত্রণ ব্যবস্থা বেধ গেজ, বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা, বেধের বিচ্যুতি সংশোধন করার জন্য অ্যাকুয়েটর দ্বারা গঠিত।বেধ গেজ ক্রমাগত ফালা বেধ পরিমাপ, একপাশে প্রদর্শন এবং পুরুত্ব বিচ্যুতি রেকর্ড, অন্য দিকে ইনপুট বেধ বিচ্যুতি সংকেত বৈদ্যুতিক নিয়ন্ত্রণ.কন্ট্রোল ক্যাবিনেট বেধের পার্থক্য সংকেতের সাথে ডিল করে, বেধ সংশোধন করার জন্য অ্যাকচুয়েটরকে নির্দেশ দেয়, অ্যাকচুয়েটর মোটর বা হাইড্রোলিক সিলিন্ডার দ্বারা রোলার গ্যাপ পরিবর্তন করতে মিলের প্রেস-ডাউন সামঞ্জস্য করে, বা রিকোয়লার আর্মেচার কারেন্ট পরিবর্তন করে রিকোয়লিং টেনশন সামঞ্জস্য করে, এইভাবে ফালা বেধ সংশোধন করা হয়.বেধ নিয়ন্ত্রণ উপলব্ধি করার জন্য বসন্ত সমীকরণ এবং স্থিতিস্থাপক প্রসারণ বক্ররেখা।



AGC এর নিয়ন্ত্রণ মোড:

  1. প্রতিটি পাশের ফাঁক নিয়ন্ত্রণ: প্রতিটি পাশের রোলারের ফাঁক নিয়ন্ত্রণ করতে, রোলার তৈরির জন্য এবং প্রতিটি AGC হাইড্রোলিক সিলিন্ডার চালু করার জন্য
  2. প্রতিটি সাইড রোলিং ফোর্স কন্ট্রোল: রোলার চিহ্নিত করতে প্রতিটি সাইড রোলিং ফোর্স নিয়ন্ত্রণ করতে।
  3. গড় ফাঁক নিয়ন্ত্রণ: অবস্থান মডেল রোলিং জন্য গড় ফাঁক নিয়ন্ত্রণ.
  4. প্রবণতা নিয়ন্ত্রণ: দুই পক্ষের ফাঁক প্রবণতা নিয়ন্ত্রণ করতে, শীট সমতলতা এবং বিচ্যুতি সামঞ্জস্য করতে।
  5. মোট ঘূর্ণায়মান বল নিয়ন্ত্রণ: ঘূর্ণায়মান বল মডেলের মোট ঘূর্ণায়মান বল নিয়ন্ত্রণ.
  6. কার্যকরী গ্যাপ কন্ট্রোল মোডে, গ্যাপ ইনক্লিনেশন কন্ট্রোলারটি সক্রিয় করা হয় যাতে দুই দিকের ব্যবধান একই থাকে, কার্যকর রোলিং ফোর্স কন্ট্রোল মোডে রোলিং ফোর্স ডিফারেন্স কন্ট্রোলার সক্রিয় করা হয় যাতে দুই দিকের রোলিং ফোর্স একই থাকে।গড় ব্যবধান নিয়ন্ত্রণ হল ডিফল্ট নিয়ন্ত্রণ মোড যা বর্তমান মান এবং র‌্যাম্প অনুসরণ করে বিভিন্ন মডেলের মধ্যে অ-প্রভাব সুইচ উপলব্ধি করতে।

AGC AFC APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহAGC AFC APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহAGC AFC APC ট্যান্ডেম কোল্ড রোলিং মিল লাইন সিপিসি আনকোইলিং সহ
