লাইট গেজ প্রিসিশন স্টিল শীট স্লিটিং লাইন (0.3-3 X 1300)
হালকা গেজ যথার্থ ইস্পাত শীট স্লিটিং লাইনগ্রাহকদের স্টিল কয়েল শীট মাত্রা এবং ওজন সেইসাথে ভাল সমাপ্ত শিশু কয়েল স্পেসিফিকেশন এবং উত্পাদন আসছে অনুযায়ী কাস্টমাইজ করা হয়.স্লিটিং গতি ঐচ্ছিক 100m/মিনিট, 120m/মিনিট, 150m/min, 200m/min প্লাস ডাউন টাইম (লোডিং, থ্রেডিং এবং আনলোড করার সময়) 10 মিনিটের মধ্যে।গড় 15T কয়েলের 30 মিনিটের প্রয়োজন, প্রতিদিন 8 ঘন্টা 240T চেরা পারে।
ক্রমাগত হালকা গেজ ইস্পাত কুণ্ডলী শীট উচ্চ নির্ভুলতা উচ্চ গতিতে স্লিটিং, স্লিটিং লাইনের প্রতিটি ইউনিট মসৃণ স্লিটিং প্রক্রিয়া দেওয়ার জন্য বিশদভাবে ডিজাইন, মেশিন করা, একত্রিত এবং ইনস্টল করা হয়েছে।আমরা বিশ্বজুড়ে গ্রাহকদের জন্য পাতলা গেজ স্টিল শীট স্লিটিং এর জন্য উচ্চ গতির উচ্চ নির্ভুলতার কাস্টমাইজড স্লিটিং লাইন ডিজাইন এবং তৈরি করি(মালয়েশিয়া, ফিলিপাইন, ভিয়েতনাম, সৌদি আরব, সংযুক্ত আরব আমিরাত, ইরাক, মিশর, আলজেরিয়া, নাইজেরিয়া, ঘানা, কোস্টারিকা, ব্রাজিল, ভেনিজুয়েলা, কলম্বিয়া, মার্কিন যুক্তরাষ্ট্র, কাজাকাস্তান, রাশিয়া, সেরাবিয়া, ইউক্রেন, ইত্যাদি)
গঠন

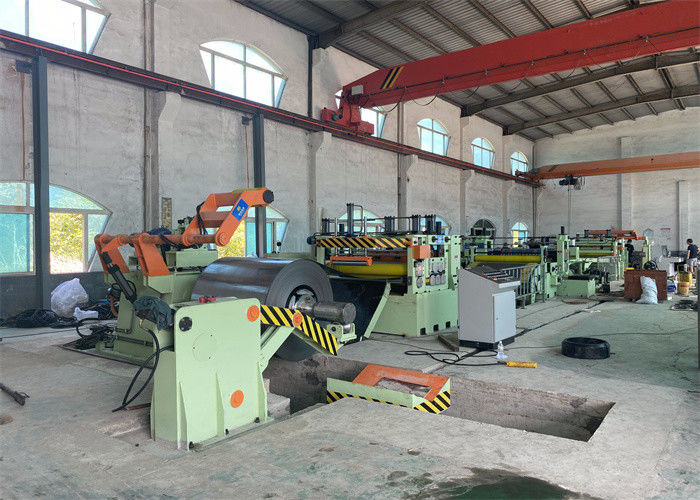

কয়েল প্রস্তুতকারী স্যাডল, কয়েল লোডিং কার, আনকয়লার, কয়েল হেড ওপেনার, পিঞ্চ ফিডার এবং প্রি-লেভেলার, শিয়ার, পিট অ্যাকুমুলেটর 1, এন্ট্রি গাইড, স্লিটার, স্ক্র্যাপ ওয়াইন্ডার, পিট অ্যাকুমুলেটর 2, টেনশনার এবং প্রি-সেপারেটর, পোস্ট শিয়ার এবং ডিফ্লেক্টর রোলার , ওভারআর্ম সেপারেটর সহ রিকোয়লার, কয়েল ডিসচার্জিং কার, (টার্নস্টাইল)

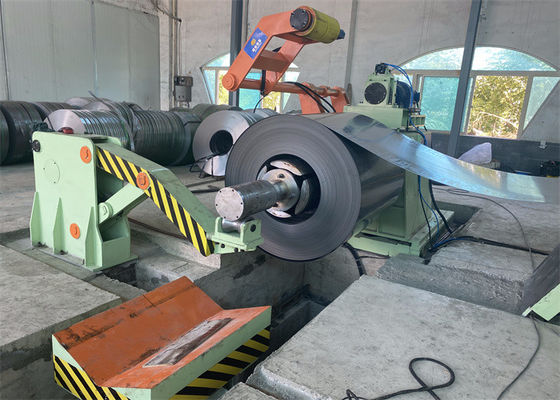

- আনকয়লার: কয়েল লোড 15-20T এর জন্য একক ম্যান্ড্রেল ক্যান্টিলিভার টাইপ বা 20 -30T এর জন্য ডাবল টেপার হেড আনকয়লার

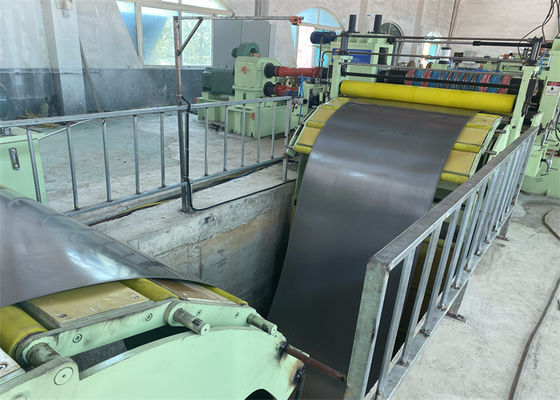

- পিঞ্চ ফিডার এবং প্রিলেভেলার: জগ-এ স্লিটার করার জন্য পিঞ্চ ফিডিং স্টিল স্ট্রিপ এবং স্বয়ংক্রিয় মোডে পিট অ্যাকুমুলেটরে ফিড স্ট্রিপ।
- স্লিটার হল স্লিটিং লাইনের হৃদয়, স্লিটিং উপলব্ধি করতে ডিস্ক ছুরি, স্পেসার, রাবার রিং বা কাঠের স্ট্রিপ ইনস্টল করুন, ডবল স্লিটার দ্রুত বিনিময় ঐচ্ছিক
- স্লিট টেইল প্রেস রোলার: স্ক্র্যাপ উইন্ডারের উপরে রোল টেবিলে ইনস্টল করা, স্লিট স্ট্রিপ টেইলগুলি পিট লুপে না পড়ে।
- স্ক্র্যাপ উইন্ডার: উল্লম্ব টাইপ বা অনুভূমিক টাইপ উপলব্ধ, প্রান্ত স্ক্র্যাপ বায়ু আপ.
- স্ট্রিপগুলি আলাদা করা: তিনবার স্ট্রিপ আলাদা করা (টেনশনের আগে দুবার, রিকোয়েলিংয়ের আগে একবার)।
- টেনশনিং স্টেশন: চ্যানেল slotted beams ক্ল্যাম্প উলকে অনুভূত করে যাতে সামঞ্জস্যপূর্ণ রিকোয়লিং টান পাওয়া যায়।
- ডিফ্লেক্টর এনকোডিং রোলার: রিকোয়েল করার আগে স্ট্রিপগুলির দিক ডিফ্লেক্ট করুন এবং স্লিটার এবং রিকোইলারের মধ্যে সিঙ্ক্রোনাইজেশন উপলব্ধি করতে লাইনের গতি পরিমাপ করুন
- Recoiler: বিজোড় ম্যান্ড্রেল বা স্বাভাবিক সেগমেন্ট mandrel উপলব্ধ, প্রেস স্ট্রিপ বিচ্ছিন্ন অধীনে ক্রমানুসারে স্ট্রিপ আপ বায়ু.
পরামিতি
| মা কয়েল |
স্লিটিং নম্বর |
স্লিটিং গতি |
স্লিটিং নির্ভুলতা |
টুলস |
শক্তি |
ক্ষমতা |
|
0.3-3 মিমি পুরু
300-1300 মিমি প্রস্থ
508 মিমি আইডি
1800 মিমি ওডি
20T ওজন
|
0.3-1 মিমি জন্য 25 স্ট্রিপ;
2.0-3.0 মিমি জন্য 10 স্ট্রিপ;
|
0-120 মি/মিনিট
সামঞ্জস্যযোগ্য
|
20-1300 মিমি রেখাচিত্রমালা;
≤+/-0.10 মিমি স্লিট প্রস্থ,
কয়েলিং হাম্প ≤0.5 মিমি।
|
ছুরি: SKD11, SLD, H13K
স্পেসার: 45# ইস্পাত
কুশন: রাবার, পিইউ রিং
নাইলন বিভাজক
16Mn আলাদা ডিস্ক
|
মোট 260KW
স্লিটার 90KW
কয়লার 110KW
|
30মিনিট/কুণ্ডলী x 15T কয়েল,
8 ঘন্টা 240T
|
বিন্যাস অঙ্কন
