স্পষ্টতা ঘূর্ণমান শিয়ার দৈর্ঘ্য লাইন উচ্চ গতি ফ্লাই কাটিং কাটা

স্পষ্টতা ঘূর্ণমান শিয়ার দৈর্ঘ্য লাইন উচ্চ গতি ফ্লাই কাটিং কাটা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ফ্লাই (0.3-3) x 1500
Trading Properties
MOQ
1 সেট
Packing
40HC x 3
period for dispatch
120-150 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

রোটারি শিয়ার কাট টু লেন্থ লাইন

,

প্রিসিশন কাট টু লেংথ লাইন

,

হাই স্পিড ফ্লাই কাট টু লেন্থ লাইন

Name: রোটারি শিয়ার কাট টু লেংথ লাইন
Feature: উচ্চ গতি উচ্চ নির্ভুলতা
Material: এইচআরসি, সিআরসি, জিআই, পিপিজিআই, এসএস
Sheet Thickness: 0.3-3 মিমি
Sheet Width: 500-1500 মিমি
Coil ID: 508 মিমি
Coil OD: 2000 মিমি
Coil Weight: 20-25T
Cutting Length: 200 -3000 মিমি
Cutting Speed: সর্বোচ্চ 150 কাট/মিনিট
Cutting Style: ঘূর্ণমান শিয়ার
Leveler: 4হাই, 6হাই
Total Power: 300KW
Land Area: 25 মি x 8 মি
Product Brief
উচ্চ গতির ফ্লাই কাটিয়া দৈর্ঘ্য লাইন যথার্থ ঘূর্ণন কাটিয়া কাটা রোটারি কাঁচি কাটিয়া দৈর্ঘ্য লাইন একটি উন্নত উচ্চ গতির উচ্চ নির্ভুলতা দৈর্ঘ্য কাটিয়া মেশিন, বিশেষ করে হালকা গেজ শীট ধাতু কাটা জন্য উপযুক্তঃ একটি হালকা গ্যাজ কয়েল শীটের দৈর্ঘ্য দীর্ঘ, উদাহরণস্বরূপ, 0.2 মিমি পুরু কয়েল দৈর্ঘ্য 2 মিমি কয...
Product Description

উচ্চ গতির ফ্লাই কাটিয়া দৈর্ঘ্য লাইন যথার্থ ঘূর্ণন কাটিয়া কাটা



রোটারি কাঁচি কাটিয়া দৈর্ঘ্য লাইন একটি উন্নত উচ্চ গতির উচ্চ নির্ভুলতা দৈর্ঘ্য কাটিয়া মেশিন, বিশেষ করে হালকা গেজ শীট ধাতু কাটা জন্য উপযুক্তঃ

  • একটি হালকা গ্যাজ কয়েল শীটের দৈর্ঘ্য দীর্ঘ, উদাহরণস্বরূপ, 0.2 মিমি পুরু কয়েল দৈর্ঘ্য 2 মিমি কয়েল দৈর্ঘ্যের 10 গুণ, কাটা শীট উচ্চ ওজন উত্পাদন দ্রুত লাইন গতি প্রয়োজন।
  • পাতলা শীট সহজেই এক দ্রুত স্ট্রোক কাটা যেতে পারে, এইভাবে ফ্লাই ঘূর্ণন কাটা উপলব্ধঃ শীট একটি স্থিতিশীল গতিতে সঞ্চালিত হয়,ঘূর্ণন shear ঘোরাতে এবং বন্ধ লুপ দৈর্ঘ্য প্রতিক্রিয়া অধীনে একটি clycle মধ্যে একটি শীট কাটা, সর্বোচ্চ কাটিয়া ফ্রিকোয়েন্সি 150 বার / মিনিট পর্যন্ত হতে পারে।
  • ঘূর্ণন কাটিয়া কাটা বিশেষ করে ছোট শীটগুলির জন্য উপযুক্ত, যদিও অত্যন্ত ছোট শীটগুলি খুব দ্রুত চলতে পারে না, কাটা ফ্রিকোয়েন্সি এখনও প্রায় 100pcs / মিনিট হতে পারে।

২ মিমি কয়েল এবং ০.২ মিমি কয়েল এর তুলনাঃ

  কয়েল স্পেসিফিকেশন পাতার দৈর্ঘ্য কাটিয়া লাইন গতি কয়েল প্রতি কাটা সময়
0.২ মিমি কয়েল শীট 508mm ID,1250mm প্রস্থ, 15T ~ ৭৫০০ মিটার ৮০ মিটার/মিনিট ৯৫ মিনিট
২ মিমি রোল শীট 508mm ID, 1250mm প্রস্থ, 15T ~ ৭৫০ মিটার ৮০ মিটার/মিনিট 9.৫ মিনিট



পরামিতিঃ

ইনপুট কাঁচামাল এবং সমাপ্ত পণ্য
কাঁচামাল গরম / ঠান্ডা গ্যালভানাইজড, ঠান্ডা ঘূর্ণিত, রঙিন প্রলিপ্ত রোলস
যান্ত্রিক বৈশিষ্ট্য প্রসার্য শক্তি σb≤460Mpa, σ0.2≤280Mpa
বেধ 0.২-২.০ মিমি,
প্রস্থ 500mm-1500mm ((সর্বোচ্চ)
ওভারডোজ ≤ Φ1800 মিমি
পরিচয়পত্র Φ508mm (গ্যাসকেট সহ Φ610mm পর্যন্ত বড় করা)
সর্বাধিক ওজন ১৫-২০ টন
পাতার দৈর্ঘ্য ২০০-৪০০০ মিমি
দৈর্ঘ্য সহনশীলতা এল0= 1M±0.3 মিমি (একরূপ গতি)
এল0= ১ এম ± ০.৪ মিমি (অ্যাক্সিলারেশন/ডিসেলারেশন)
ডায়াগোনাল দৈর্ঘ্যের সহনশীলতা এল1= 1M±0.5mm
স্ট্যাকিং উচ্চতা সর্বোচ্চ ৬৫০ মিমি (উচ্চতা প্রায় ১৫০ মিমি)
সর্বাধিক স্ট্যাকিং ওজন ৫ টন



  ফ্লাইং সিটিএল পরামিতি
1 রৈখিক গতি ০-৮০ মিটার/মিনিট
2 থ্রেডিং গতি 0-15 মি/মিনিট
3 পাওয়ার সাপ্লাই 380V / 50Hz / 3PH
4 ইনস্টল করা শক্তি প্রায় ২৫০ কিলোওয়াট
5 ক্রস কাটিয়া পথ দুইটি ছুরি উড়ে বেড়ায়
কাটিয়া যন্ত্র ট্র্যাক কাটিয়া
6 নিয়ন্ত্রণ পদ্ধতি এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ
7 ড্রাইভ মোটর a. ডিকোলিং মোটরঃ এসি 30KW b. লেভেলিং মোটরঃ এসি 75KW

গ. রোটারি সিজ সার্ভো মোটরঃ

এসি ৯০ কিলোওয়াট



রচনাঃ

  পয়েন্ট Qty
1 লোডিং স্টেশন 1
2 লোডিং গাড়ি 1
3 ডেকোলার 1

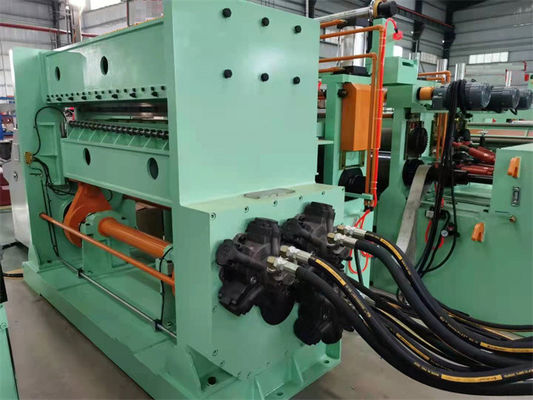

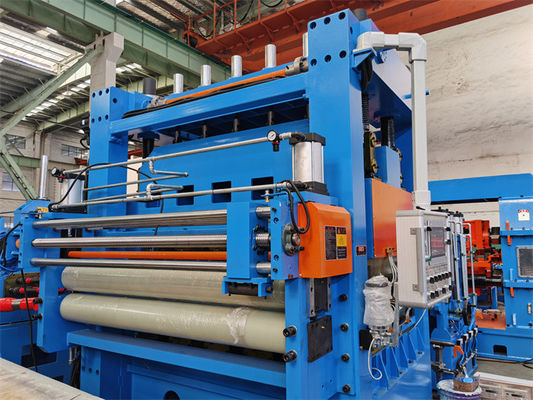

4 সুনির্দিষ্ট লেভেলিং মেশিন (19 রোলার) 1
5 সার্ভো ফিডিং ডিভাইস (লেমিনেটিং ডিভাইস অন্তর্ভুক্ত) 1

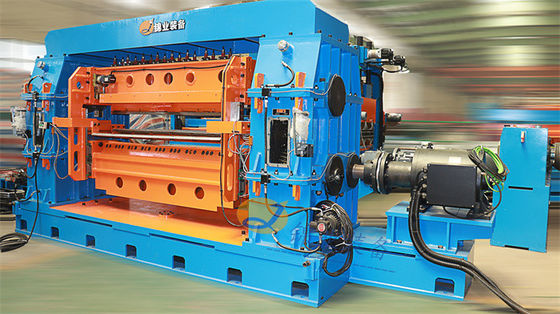

6 রোটারি হাই স্পিড ফ্লাই কাটার 1
7 তিন পর্যায়ের বেল্ট কনভেয়র 1
8 1stস্বয়ংক্রিয় শীট সংগ্রহ মেশিন 1
9 2এনডিস্বয়ংক্রিয় সংগ্রহ মেশিন 1
10 জলবাহী সিস্টেম 1
11 নিউম্যাটিক সিস্টেম 1
12 লুব্রিকেটিং সিস্টেম 1
13 বৈদ্যুতিক সিস্টেম 1
