শীট মেটাল ট্যান্ডেম কোল্ড রোলিং প্রসেস অটোমেশন সিস্টেম 550
Product Details
মেটাল ট্যান্ডেম কোল্ড রোলিং প্রক্রিয়া
,শীট মেটাল ট্যান্ডেম কোল্ড রোলিং
,4হাই রিভার্সিবল কোল্ড রোলিং মিল

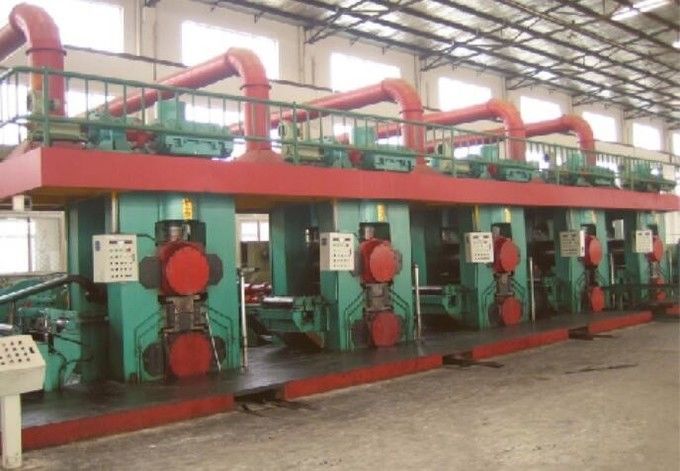

দুটি রিকোয়লার সহ পাঁচটি স্ট্যান্ড টেন্ডেম কোল্ড রোলিং মিল লাইন (550)
গঠন
- জলবাহী সম্প্রসারণ uncoiler
- হাইড্রোলিক শিয়ার, ওয়েল্ডিং টেবিল
- অনুভূমিক সর্পিল সঞ্চয়কারী
- এন্ট্রি প্রসেসিং টেবিল (টেনশন রোল সহ)
- 4হাই মিলস, 1#-2#-3#-4#-5#
- হাইড্রোলিক ব্যাকআপ রোলার পরিবর্তনকারী ডিভাইস (5 সেট)
- কাজের রোলার পরিবর্তনকারী ডিভাইস (2 সেট)
- আউটপুট প্রক্রিয়াকরণ টেবিল (হাইড্রোলিক শিয়ার)
- কয়েল ডিসচার্জিং গাড়ি
- স্বাভাবিক চাপ জলবাহী সিস্টেম
- AGC জলবাহী সিস্টেম 1 সেট
- তেল-গ্যাস লুব্রিকেটিং সিস্টেম 1 সেট
- পাতলা তেল লুব্রিকেটিং স্টেশন 1 সেট
- প্রসেস লুব্রিকেটিং স্টেশন (গ্রাহক প্রস্তুত)
- বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
- বেধ গেজ সিস্টেম, 2 সেট
প্রবাহ:
আনকয়লার→শিয়ার, ওয়েল্ডিং টেবিল→অনুভূমিক সর্পিল সঞ্চয়কারী→এন্ট্রি প্রসেসিং টেবিল(টেনশন রোল সহ)→1# 4হাই মিল→2# মিল→3# মিল→4# মিল→5# মিল→এক্সিট প্রসেসিং টেবিল (শিয়ার অন্তর্ভুক্ত)→রিকয়লার → কয়েল আনলোডিং গাড়ি
পরামিতি:
| কাঁচামাল |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| ফলন শক্তি≤ 360N/mm2 প্রসার্য শক্তি≤ 610N/mm2 |
| 2-4 মিমি বেধ x (300-450) মিমি প্রস্থ |
| ID508mm OD1600 সর্বোচ্চ 6.5T |
| সমাপ্ত পণ্য |
| 0.3 -0.8 মিমি x 300 -450 মিমি |
| ID508 X OD1600 x 6.5T |
| 550 4Hi 5heads Tandem Mill |
| φ180-φ170×550mm কাজ রোলার |
| φ500~φ470 × 530 মিমি ব্যাকআপ রোলার |
| মিল কলাম: 300 মিমি x 380 মিমি |
| AGC জলবাহী সিলিন্ডার: D400/300×75mm |
| প্রধান মোটর: 600KW x 5 সেট |
| ড্রাইভ শ্যাফ্ট: SWC225 |
| সর্বোচ্চ ঘূর্ণায়মান বল: 4500KN |
| সর্বাধিক রোলিং টর্ক: 40KN.M |
| ঘূর্ণায়মান গতি: সর্বোচ্চ 360 মি/মিনিট |
হাইড্রোলিক এজিসি সিস্টেম:
- ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ: 609 প্রতিষ্ঠান, স্টেইনলেস স্টীল তেল ট্যাঙ্ক এবং পাইপ।
- পাম্প, ট্যাঙ্ক, কুলার, ফিল্টার, শক্তি সঞ্চয়কারী, হিটার, ভালভ গ্রুপ, স্থানচ্যুতি সেন্সর, চাপ সেন্সর, AGC সফ্টওয়্যার এবং কম্পিউটার ক্যাবিনেট ইত্যাদি অন্তর্ভুক্ত করুন।
- সিস্টেম চাপ: 31.5MPa
- কাজের চাপ≤18-21MPa স্টেপলেস সামঞ্জস্যযোগ্য
- সর্বোচ্চ চাপ নিচের গতি
- 46# হাইড্রোলিক তেল পরা বিরোধী
- সিস্টেমে তেল পরিচ্ছন্নতা: NAS7
- oi এর তাপমাত্রা: 45±10℃
- পাইপলাইনে তেল ফিল্টারিং পরিচ্ছন্নতা: 10um
- সার্ভো ভালভের আগে তেল ফিল্টারিং পরিচ্ছন্নতা: 3um
- রিটার্ন তেল ফিল্টারিং পরিচ্ছন্নতা: 10μm
- শীতল জলের ব্যবহার: 11m3/h
- সঞ্চালনে শীতল জলের চাপ: 0.4Mpa
- বৈদ্যুতিক হিটার: 3×2kW
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা:
- Siemens 6RA80 2-ব্রিজ 4-quadrant দুর্বল চুম্বক গতি সমন্বয় সিস্টেম, Siemens PLC প্রোগ্রামিং উত্তর নিয়ন্ত্রণ।
- অপটিক্যাল ক্যাবল বা প্রোফিবাস ক্যাবল কানেক্ট মডিউল যোগাযোগ উপলব্ধি করতে, টেনশন যোগদানের সাথে।
- কয়েলিং ব্যাস বৃদ্ধির সাথে ধ্রুবক কয়েলিং টান এবং টান ট্র্যাক করুন।
- একটি প্রধান ফলক, দুটি অপারেটর প্যানেল, 1# মিলের ক্যান্টিলিভার প্যানেল, কারেন্ট, গতি, টান প্রদর্শন সহ।
- কন্ট্রোল সিস্টেমের মধ্যে রয়েছে প্রোগ্রামেবল কন্ট্রোলার, টাচ স্ক্রিন, পাম্প, অ্যাকচুয়েটর, সিগন্যাল ইন্সপেকশন ইত্যাদি, মেশিনের প্যারামিটার, চলমান অবস্থা এবং ফল্ট বিশ্লেষণ, চাপ সহ, কন্ট্রোল লুপে যোগদানকারী অবস্থান সেন্সর।
- ত্রুটি বেরিয়ে আসে, অ্যালার্ম আলো এবং মনে করিয়ে দেওয়ার জন্য শব্দ এবং 5 মিনিট পরে অস্বাভাবিক সংকেত দেখায়
