সুপার স্পিড প্রিসিশন SUS স্টিল কয়েল স্লিটিং লাইন মেশিন 3 X 1600 3mm

সুপার স্পিড প্রিসিশন SUS স্টিল কয়েল স্লিটিং লাইন মেশিন 3 X 1600 3mm
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
SUS-3 x 1600
Trading Properties
MOQ
1 সেট
period for dispatch
120-150 দিন
payment method
টি/টি
Supply Capacity
প্রতি বছর 10 সেট

Product Details

বিশেষভাবে তুলে ধরা:

SUS যথার্থ ইস্পাত কয়েল স্লিটিং লাইন

,

3 x 1600 যথার্থ কয়েল স্লিটিং লাইন

,

3 মিমি যথার্থ কয়েল স্লিটিং লাইন

Name: যথার্থ সুপার স্পিড SUS স্টিল কয়েল স্লিটিং লাইন মেশিন
Metal Sheet: SUS ইস্পাত কুণ্ডলী
Metal Thickness: 0.3-3 মিমি
Coil Width: 600 - 1600 মিমি
Coil Weight: 15T, 20T
Number Of Slitting: সর্বোচ্চ 30 স্ট্রিপ
Slitter Arbor: 240 মিমি
Recoiler: 508 মিমি
Total Power: 450 কিলোওয়াট
Line Speed: 200মি/মিনিট
Special Function: কাগজ পিলিং, ফিল্ম আবরণ
Slitting Tools: ছুরি, স্পেসার, বিভাজক
Product Brief
যথার্থ সুপার স্পিড SUS স্টিল কয়েল স্লিটিং লাইন মেশিন 3 X 1600 প্রক্রিয়া: কয়েল স্যাডল, কয়েল-লোডিং——ডাবল ম্যান্ড্রেল আনকোয়েলিং——কয়েল-হেড-ফিডিং, প্রেস ও খোঁচানো——ডাবল-রোলার পিঞ্চ ফিডিং, ফাইভ-রোলার লেভেলার——এন্ড-কাটিং----ট্রান্সমিশন রোল টেবিল ---- সাইড গাইড----ডিস্ক স্লিটিং——স্ক্র্যাপ রিলিং——হোল অ...
Product Description

যথার্থ সুপার স্পিড SUS স্টিল কয়েল স্লিটিং লাইন মেশিন 3 X 1600



প্রক্রিয়া:

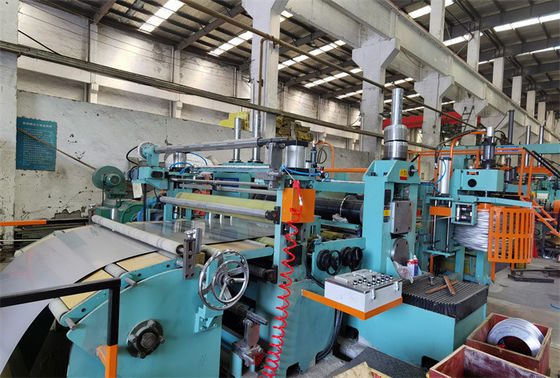

কয়েল স্যাডল, কয়েল-লোডিং——ডাবল ম্যান্ড্রেল আনকোয়েলিং——কয়েল-হেড-ফিডিং, প্রেস ও খোঁচানো——ডাবল-রোলার পিঞ্চ ফিডিং, ফাইভ-রোলার লেভেলার——এন্ড-কাটিং----ট্রান্সমিশন রোল টেবিল ---- সাইড গাইড----ডিস্ক স্লিটিং——স্ক্র্যাপ রিলিং——হোল অ্যাকুমুলেটর—— প্রি-সেপারেটর/টেনশনার/পোস্ট শিয়ার/লেন্থ-মেজারিং রোলার——কোয়েল প্রেস এবং সেপারেটর/রিকয়লার —— কয়েল-ডিসচার্জিং——হাইড্রোলিক কন্ট্রোল—— বৈদ্যুতিক নিয়ন্ত্রণ



পরামিতি:

  বর্ণনা এবং স্পেসিফিকেশন
কাঁচামাল

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 এবং ইত্যাদি

প্রসার্য শক্তি σখ≤800N/মিমি2, ফলন শক্তি ≤450N/মিমি2

0.3-3.0 x 300-1600mm x 15T কয়েল

সমাপ্ত পণ্য

3 মিমি বেধ, সর্বোচ্চ 12 স্ট্রিপ;≤1.5 মিমি, সর্বোচ্চ 30 স্ট্রিপ

সর্বনিম্ন 30 মিমি প্রস্থ, Φ508 মিমি, Φ1600 মিমি,

Φ508mm ভিতরের ব্যাস, Φ1600mm বাইরের ব্যাস, সর্বোচ্চ 15T ওজন

স্লিটিং মেশিন

সক্রিয় স্লিটিং বা টান স্লিটিং, ডিসি ড্রাইভ

স্লিটিং গতি: সর্বোচ্চ 200 মি/মিনিট।থ্রেডিং গতি: 0-15 মি/মিনিট

মোট 450KW, জমির ক্ষেত্রফল 30m x 10m

স্লিটিং নির্ভুলতা

স্লিট প্রস্থ সহনশীলতা≦0.10 মিমি,

স্লিট ক্যাম্বার≦ 0.5 মিমি/মি 300 মিমি থেকে বেশি চওড়া স্ট্রিপের জন্য, ≦1.0 মিমি/মি <300 মিমি স্ট্রিপের জন্য

স্লিট burrs ≦0.05 মিমি

রিকোয়েল স্তম্ভিত ≦±0.5 মিমি

রিকোয়েল টারিফর্ম ≦±2.0 মিমি



গঠন

  অক্ষর এবং পরামিতি
কয়েল গাড়ি ওয়েল্ডিং বয়, ভি স্যাডল, চার পিলার গাইড, হাইড্রোলিক আপ-ডাউন, মোটর ড্রাইভ হাঁটা

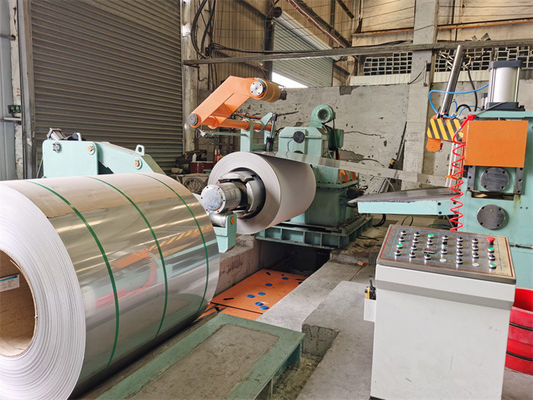

আনকোয়লার একক প্রসারিত দাঁত স্তম্ভিত ম্যান্ড্রেল, এসি মোটর গিয়ার ট্রান্সমিশন অনকোয়েলিং ব্যাক টেনশন, হাইড্রোলিক সেন্ট্রাল অ্যালাইনিং, পেপার পিলিং
কয়েল হেড ওপেনার Snubber রোল, সোজা রোল এবং shoveling প্লেট
প্রিলেভেলার কয়েল প্লেট সোজা করতে ডাবল পিঞ্চ রোল এবং 2 ওভার 3 লেভেলার এবং একটি হাইড্রোলিক শিয়ার
লুপ পিট একটি পিট প্রিলিভেলারের পরে এবং স্লিটারের আগে, অন্য পিটটি স্লিটারের পরে এবং টেনশনের আগে, স্টিলের স্ট্রিপকে সিঙ্ক্রোনাইজ করার জন্য
সাইড গাইড স্লিটিং করার আগে লাইনের মাঝখানে ইস্পাত ফালা নিশ্চিত করতে
স্লিটার ডাবল আর্বার, উপরের আর্বার আপ-ডাউন অ্যাডজাস্টিং, মোটর এবং গিয়ারবক্স ড্রাইভ ইউনিভার্সাল জয়েন্ট, ডিস্ক ছুরি, স্পেসার, পিইউ রাবার, বেকেলাইট স্ট্রিপ প্লেট টুলিং প্রয়োজন।
স্ক্র্যাপ উইন্ডার লাইনের কানে ডাবল উইন্ডার, হয় অনুভূমিক বা উল্লম্ব, এসি ফ্রিকোয়েন্সি নিয়ন্ত্রিত, স্ট্রিপ চেকিং টেবিল এবং প্রেসিং রোলার সহ
টেনশনকারী অনুভূত প্রেস টান, এনকোডিং deflector রোলার
বিভাজক টান আগে দুবার বিভাজক, recoiler উপর হাইড্রোলিক প্রেস বিভাজক ফ্রেম

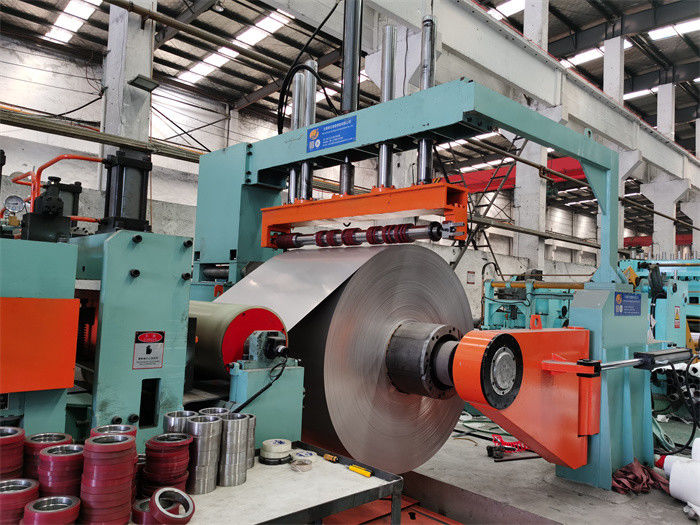

রিকোয়লার হাইড্রোলিক এক্সপেনশন রিকোয়েল ম্যান্ড্রেল, মোটর এবং গিয়ারবক্স ড্রাইভ, হাইড্রোলিক কয়েল পুশার, ডোর সাপোর্ট



ঐচ্ছিক:

ডাবল স্লিটারদ্রুত পরিবর্তনের জন্য: প্রতিটি স্লিটার চলমান এবং একে অপরের সাথে দ্রুত বিনিময় করতে পারে।স্লিটারটি ফিক্সড স্ট্যান্ড, মুভেবল স্ট্যান্ড, ডাবল নাইফ শ্যাফ্ট, আপার শ্যাফ্ট প্রেস ডাউন মেকানিজম ইত্যাদির সমন্বয়ে গঠিত। চলমান স্ট্যান্ডটি অপারেশন সাইডে থাকে, অপারেটরকে ছুরি পরিবর্তন করতে দিতে লিনিয়ার রেলের উপর হাঁটা হয়। দুটি স্লিটার আড়াআড়িভাবে রেলের উপর থেকে সরে যায়। প্ল্যাটফর্মের বিনিময়ে অনলাইন অবস্থান বা প্ল্যাটফর্ম থেকে অনলাইনে, প্ল্যাটফর্মটি অনুদৈর্ঘ্যভাবে দুটি স্লিটার অবস্থান বিনিময় করতে চলে।

স্লিটিং সরঞ্জাম:

ছুরি: D350×d220×T15mm, H13K, HRC59-62

বিভাজক: Φ200×Φ100×3 মিমি, 65Mn নিভেন চিকিত্সা

পৃথক নাইলন: Φ140×Φ100
