স্টেইনলেস স্টিল SUS304 316L রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন 0.3-2 X 1000
কাট টু লেংথ লাইন হল কয়েল লোডিং, দৈর্ঘ্য পরিমাপ, ফিল্ম লেপ, শীট বিতরণ এবং আউটপুট সহ আনকয়লার, লেভেলার, রোটারি শিয়ার, স্ট্যাকার ইত্যাদির সমন্বয়ে সমতলকরণ এবং কাটার মাধ্যমে নির্দিষ্ট ফ্ল্যাট স্টিল প্লেট তৈরি করা। , ইত্যাদি
কাজের প্রক্রিয়াটি হল আনকোয়েলিং, 19 রোলার 6hi লেভেলিং, দৈর্ঘ্য পরিমাপ করা, রোটারি ফ্লাই শিয়ার কাটিং, স্ট্যাকিংয়ের সংখ্যা প্রিসেট নম্বরে না পৌঁছানো পর্যন্ত কাটা শীটগুলি প্রথম স্ট্যাকারে যায়, তারপর ম্যানুয়ালি দ্বিতীয় স্ট্যাকারে স্থানান্তর করা হয়।শীটগুলি দ্বিতীয় স্ট্যাকারে যাওয়ার সময়, রোল টেবিলের মাধ্যমে প্রথম উত্তোলন টেবিলে শীটগুলি আউটপুট করুন এবং তারপরে প্রথম স্ট্যাকার কাজের অবস্থায় ফিরে আসবে।এইভাবে, একটি ইস্পাত কুণ্ডলী কাটা ক্রমাগত চলতে পারে.
কাজের প্রক্রিয়াটি স্বয়ংক্রিয়, পিএলসি সার্ভো কন্ট্রোল এবং এইচএমআই. অন টাচ স্ক্রিনে গ্রহণ করে, শীটের মাপ, পিসির সংখ্যা, শীটের ওজন গণনা করতে পারে, তদ্ব্যতীত, ফাংশনগুলি রয়েছে: ফিডিং স্পিড সেট করুন, ফিডিং দৈর্ঘ্য সেট করুন, খাওয়ানোর সংখ্যা সেট করুন, এর মধ্যে বিনিময় করুন ম্যানুয়াল এবং অটো, অটো স্টার্ট, অটো স্টপ, পজ, কাউন্টার জিরো, fwd-rwd বোতাম, শিয়ার আপ-ডাউন, ফল্টস অ্যালার্ম ইত্যাদি।
ক্রোম প্রলিপ্ত রোলার, পিইউ রোলার, ব্লোয়ার ইত্যাদি শীট পৃষ্ঠকে আঘাত করা থেকে রক্ষা করতে ভূমিকা পালন করে।
ম্যানুয়াল থ্রেডিং ব্যতীত, সমস্ত স্বয়ংক্রিয়ভাবে কাজ করে।
পরামিতি:
| ইনপুট কাঁচামাল এবং সমাপ্ত পণ্য |
| কাচামাল |
হট/কোল্ড রোল্ড স্টেইনলেস স্টিল SUS304, 201, 316 |
| যান্ত্রিক সম্পত্তি |
প্রসার্য শক্তি σb≤800Mpa, σs≤550Mpa |
| পুরুত্ব |
0.2-2.0 মিমি |
| প্রস্থ 1 |
00mm-1000mm(সর্বোচ্চ) |
| কুণ্ডলী OD |
≤Φ1800 মিমি |
| কয়েল আইডি |
Φ508 মিমি (গ্যাসকেট সহ Φ610 মিমি পর্যন্ত বড় করুন) |
| সর্বোচ্চ ওজন |
10 টন, 15 টন, |
| শীট দৈর্ঘ্য |
200 - 3300 মিমি |
| দৈর্ঘ্য সহনশীলতা |
এল0= 1M±0.3 মিমি (অভিন্ন বেগ) |
| এল0= 1 M±0.4 মিমি (ত্বরণ / হ্রাস) |
| তির্যক দৈর্ঘ্য সহনশীলতা |
এল1= 1M±0.5mm |
| স্ট্যাকিং উচ্চতা |
650 মিমি সর্বোচ্চ (কাঠের সমর্থন প্রায় 150 মিমি উচ্চ) |
| সর্বোচ্চ স্ট্যাকিং ওজন |
5 টন |
| |
ফ্লাইং সিটিএল প্যারামিটার |
| 1 |
রৈখিক গতি |
0-60 মি/মিনিট |
| 2 |
থ্রেডিং গতি |
0-15 মি/মিনিট |
| 3 |
পাওয়ার সাপ্লাই |
380V / 50Hz / 3PH |
| 4 |
ইনস্টল ক্ষমতা |
প্রায় 200KW |
| 5 |
ক্রস কাটিং ওয়ে |
দুটি ঘূর্ণমান ছুরি ফ্লাই কাউন্টার কাটিং |
| শীট দৈর্ঘ্য পরিমাপ করা হয় এবং কাটা স্ট্রোক সঙ্গে মেলে. |
| 6 |
নিয়ন্ত্রণ উপায় |
এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ |
| 7 |
মোটর চালান |
কডিকোইলিং মোটর: AC 30KW খ.লেভেলিং মোটর: AC 75KW |
|
গ.ফ্লাইং শিয়ার্স সার্ভো মোটর:
AC 90KW
|
গঠন:
| |
আইটেম |
পরিমাণ |
| 1 |
লোডিং স্টেশন |
1 |
| 2 |
গাড়ি লোড হচ্ছে |
1 |
| 3 |

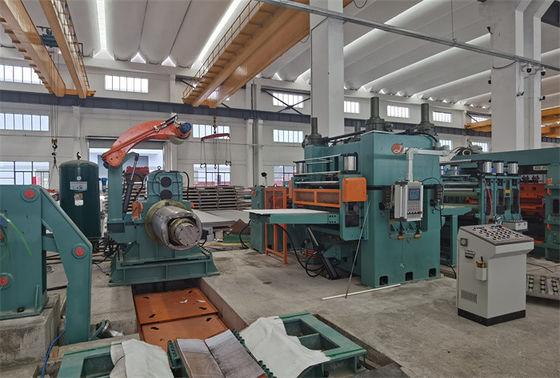

একক ম্যান্ড্রেল ডেকোইলার |
1 |
| 4 |
সুনির্দিষ্ট 6Hi লেভেলিং মেশিন (19 রোলার) |
1 |
| 5 |
সার্ভো ফিডিং ডিভাইস (লেমিনেটিং ডিভাইস অন্তর্ভুক্ত) |
1 |
| 6 |
রোটারি হাই স্পিড ফ্লাই কাটার |
1 |
| 7 |
তিন ধাপ বেল্ট পরিবাহক |
1 |
| 8 |

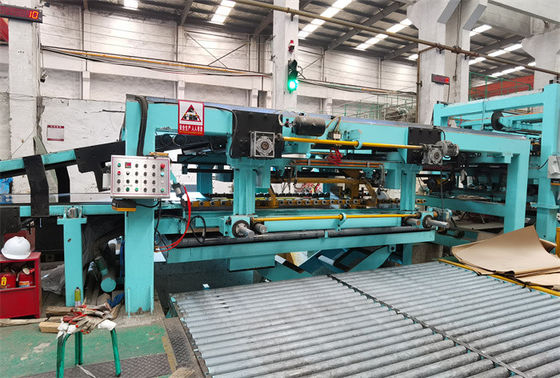

1সেন্টস্বয়ংক্রিয় শীট স্ট্যাকার |
1 |
| 9 |
2ndস্বয়ংক্রিয় স্ট্যাকার |
1 |
| 10 |
জলব কাঠামো |
1 |
| 11 |
বায়ুসংক্রান্ত সিস্টেম |
1 |
| 12 |
লুব্রিকেটিং সিস্টেম |
1 |
| 13 |
বৈদ্যুতিক ব্যবস্থা |
1 |

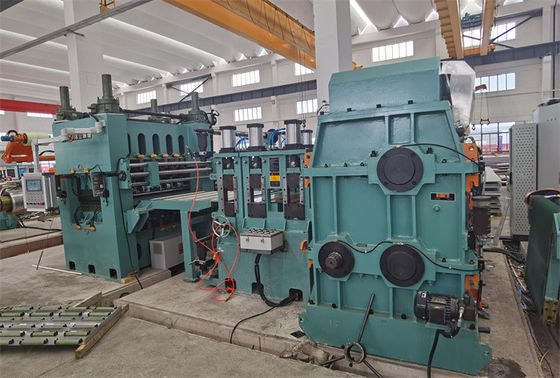

6 উচ্চ নির্ভুলতা লেভেলার:
- স্টিলের প্লেট সমতল করতে এবং প্লেটটিকে পরবর্তী দৈর্ঘ্য পরিমাপ এবং দৈর্ঘ্যে কাটাতে পাঠান।
- 19টি কাজের রোলার, 21টি মিডল রোলার, 10লাইন ব্যাকআপ রোলার, ড্রাইভ মোটর এবং ট্রান্সমিশন, 2 চিমটি রোলার এবং মেশিন ফ্রেম ইত্যাদি নিয়ে গঠিত।
- কাজের রোলারের প্রান্তগুলি স্বয়ংক্রিয় পাতলা তেল লুব্রিকেটিং সিস্টেমের সাথে তেল-সংযোগযুক্ত বিয়ারিংগুলিতে লোড করা হয়।
- 5 লাইনের ব্যাকআপ রোলারগুলি নীচের কাজের রোলারগুলিতে চাপ দেয়, মোটর এবং গিয়ার রিডিউসার ড্রাইভ এবং অপারেটর প্যানেলে ডিজিটাল ডিসপ্লে দ্বারা সামঞ্জস্য করা হয়, 5 লাইনের ব্যাকআপ রোলারগুলি উপরের কাজের রোলারগুলিতে ম্যানুয়ালি অ্যাডজাস্ট করা হয়।
- এসি মোটর এবং গিয়ারবক্স ট্রান্সমিশন সার্বজনীন জয়েন্টগুলির দ্বারা কাজের রোলারগুলির সাথে সংযোগ স্থাপন করে।
- উপরের চিমটি রোলার বায়ুসংক্রান্ত সিলিন্ডার দ্বারা নিচে চাপুন
- নীচের রোলার এবং ফ্রেমগুলি স্থির করা হয়, উপরের রোলারগুলিকে এসি মোটর রিডুসার এবং উষ্ণ স্ক্রু রড দ্বারা চাপ দেওয়া হয়, উপরের রোলার এবং নীচের রোলারগুলির মধ্যে খোলার গ্রাটিং নিয়ম দ্বারা পরিমাপ করা হয় এবং ডিজিটালভাবে লেভেলারে প্রদর্শিত হয়৷
