বর্গাকার আয়তক্ষেত্র ইস্পাত পাইপ মিল মেশিন তুর্কি দ্বারা বৃত্তাকার থেকে বর্গাকার মাথা
Product Details
বর্গাকার আয়তক্ষেত্রাকার পাইপ মিল মেশিন
বর্গাকার আয়তক্ষেত্রাকার ইস্পাত পাইপ মিল মেশিন তুর্কি দ্বারা বৃত্তাকার থেকে স্কোয়ার পর্যন্ত মাথা
বর্গক্ষেত্র আয়তক্ষেত্রাকার ইস্পাত পাইপ ব্যাপকভাবে ব্যবহৃত কাঠামোগত ইস্পাত পাইপ, বর্গক্ষেত্র আয়তক্ষেত্রাকার পাইপ প্রযুক্তি হতে পারে:
- বৃত্তাকার থেকে বর্গক্ষেত্র বা আয়তক্ষেত্রাকার অনুভূমিক গঠন রোলার দ্বারা
- তুর্কি মাথা দ্বারা বৃত্তাকার থেকে বর্গক্ষেত্র বা আয়তক্ষেত্রাকার
- সরাসরি বর্গক্ষেত্র আয়তক্ষেত্রাকার পাইপ গঠন.
"সরাসরি থেকে স্কোয়ার" গঠন প্রযুক্তি
সরাসরি স্টিলের স্ট্রিপ রোল করুন এবং বর্গাকার এবং আয়তক্ষেত্রে গঠন করুন, ঢালাই করুন এবং তারপরে সমাপ্ত পাইপগুলি পেতে টার্কস হেড করুন।সম্মিলিত রোলারগুলির একটি সম্পূর্ণ সেট সমস্ত বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার পাইপ তৈরি করতে পারে, এটি অর্থনৈতিক এবং ব্যবহারিক।রোল গঠনের প্রক্রিয়াটি বর্গাকার বা আয়তক্ষেত্রাকার পাইপগুলিকে একে অপরের মধ্যে প্রোফাইলগুলির একটি প্যাকেজ হিসাবে স্বয়ংক্রিয়ভাবে সংযুক্ত রোলারগুলির একটি সেট দ্বারা সামঞ্জস্য করে।
টার্ক হেডস দ্বারা গোলাকার থেকে স্কোয়ার পর্যন্ত পাইপ
রোল গঠনের মাধ্যমে ইস্পাত ফালা থেকে বৃত্তাকার পাইপ তৈরি করা হয় এবং উচ্চ ফ্রিকোয়েন্সি ঢালাই করা হয়, তারপর বৃত্তাকার পাইপের আকার দেওয়া হয়, যখন টার্ক হেড দ্বারা বৃত্তাকার থেকে বর্গাকারে পরিবর্তন করার কাজ।
টার্ক হেডগুলির সুবিধা হল রোলারগুলির একটি সেট সমস্ত আকারের বর্গাকার, আয়তক্ষেত্রাকার পাইপের সাথে সামঞ্জস্য করা যেতে পারে, রোলারের খরচ বাঁচায়।
টার্কের মাথার গঠন এত জোর করে তৈরি করা হয় না, এর গোলাকার থেকে বর্গাকার গঠন নরম এবং তাই পাইপের আকৃতি আরও সুন্দর।
বর্গক্ষেত্র 100 x 100 পাইপ উত্পাদন লাইন:
| গঠন | কনফিগারেশন | পরামিতি |
| আনকোয়লার | এক মাথা জলবাহী সম্প্রসারণ | 1.0- 3.0 x 100-400mm ID508, OD1800mm, 6T |
| শিয়ার এবং ওয়েল্ডার | স্বয়ংক্রিয় হাইড্রোলিক শিয়ার, আর্গন আর্ক ওয়েল্ডিং | H13 ব্লেড, 3.0 x 400 মিমি,16~250A |

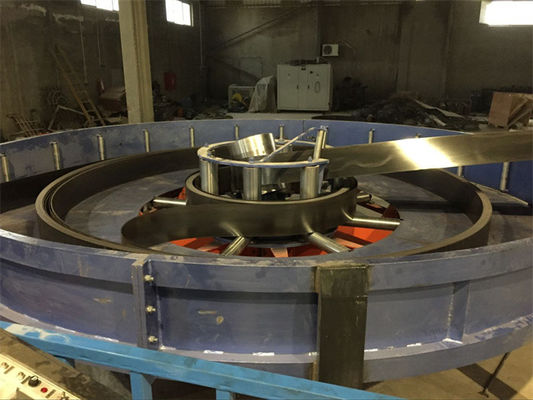

| অনুভূমিক সর্পিল সঞ্চয়কারী | সর্পিল ছেলের মধ্যে চিমটি খাওয়ানো, শরীরে ইস্পাত ফালা জমা হয় এবং নিষ্ক্রিয় বেরিয়ে আসে | 5m ব্যাস, 50KW, 200m/মিনিট খাওয়ানো, |

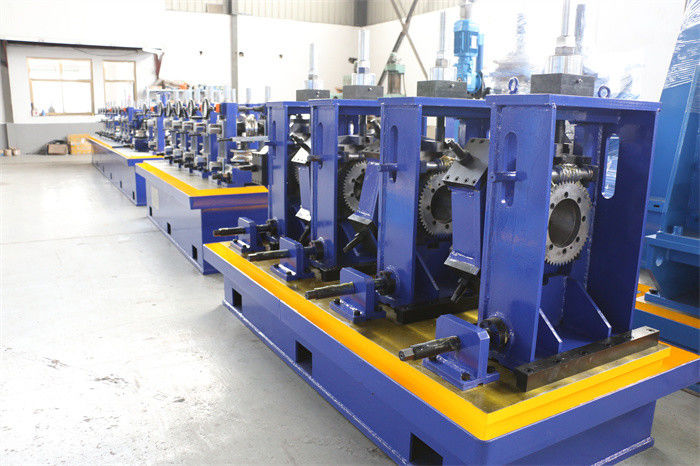

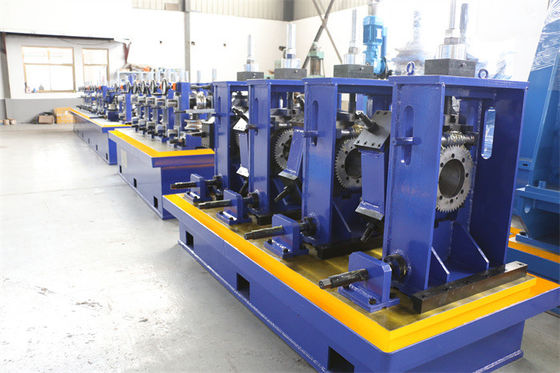

| তৈরির যন্ত্র | ভাঙ্গন গঠন এবং ফিন-পাস গঠন | 7 সেট অনুভূমিক রোল, 8 উল্লম্ব রোল 132KW |
| ঢালাই এবং কুলিং | সীম গাইড, এইচএফ ওয়েল্ডিং স্কুইজিং, ডিবারিং, (ওয়েল্ডিং সিমে জিঙ্ক স্প্রে), কুলিং | টার্ক সীম গাইড, 300KW সলিড স্টেট ওয়েল্ডার, 3রোলস স্কুইজিং, 2pcs burrs স্ক্র্যাপিং, 4m কুলিং ট্যাঙ্ক |
| সাইজিং মেশিন | অনুভূমিক, উল্লম্ব রোলার এবং রৈখিক সামঞ্জস্য | 4টি উল্লম্ব রোল, 4টি অনুভূমিক রোল এবং 4 সেট টার্ক হেড |
| মাছি কাটা করাত | ঠান্ডা কাটা, গরম ঘর্ষণ ঐচ্ছিক | Φ38~Φ127mm x 10m, OD700mm×ID90mm×4.0mm করাত ব্লেড, 60KW |
| আউটপুট রোল টেবিল | একক দিক রান আউট | 12 মি |
| সমস্ত ক্ষমতা | 650KW |
ERW পাইপ মেশিন স্পেসিফিকেশন:
| মডেল | পাইপের আকার | HF ঢালাইকারী (KW) | মোটর শক্তি (KW) | গতি (মি/মিনিট) |
| Фmm x মিমি | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
পাইপ মিল বৈদ্যুতিক সিস্টেমের কনফিগারেশন
- 1. পার্কার ডিসি ড্রাইভার দ্বারা নিয়ন্ত্রিত ডিসি মোটর দ্বারা পাইপ গঠন এবং সাইজিং
- 2. উচ্চ ফ্রিকোয়েন্সি ঢালাই সরঞ্জাম Baoding মধ্যে তৈরি করা হয়
- 3. উড়ন্ত করাত নিয়ন্ত্রণ ব্যবস্থা হল Contor
- 4. uncoiler এবং accumulator এর জন্য এক অপারেটর কনসোল
