Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
SS 4.0-16.0 x 2000
Trading Properties
MOQ
1SET
Packing
8 X 40HC + 2 x 20FR
period for dispatch
180-200 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 10 সেট

Product Details

বিশেষভাবে তুলে ধরা:

প্রান্ত ট্রিমিং দৈর্ঘ্য লাইন কাটা

,

স্টেইনলেস স্টীল কয়েল আনকুইলিং লেভেলিং লাইন

,

লম্বা লাইনে কাটা আনরোলিং সমতলকরণ

Name: স্টেইনলেস স্টীল কয়েল আনকোয়েলিং লেভেলিং কাট টু লেংথ লাইন এজ ট্রিমিং সহ
Material: SUS200, SUS300, SUS400 সিরিজ
Sheet Thickness: 4-16 মিমি
Sheet Width: 1000-2010 মিমি
Sheet Length: 2000- 12000 মিমি
Cutting Speed: 8pcs/মিনিট x 2m
Coil ID: 610 মিমি, 760 মিমি
Coil Weight: 35 টি
Length Tolerance: +/-0.5 মিমি / মি
Flatness: 2mm/m2
Land Area: 60 মি x 13 মি
Total Power: 800 কিলোওয়াট
Product Brief
স্টেইনলেস স্টীল কয়েল আনকুইলিং লেভেলিং 4-16 এক্স 2000 এর সাথে প্রান্ত ট্রিমিংয়ের সাথে দৈর্ঘ্য লাইন কাটা স্টেইনলেস স্টীল কাটিয়া দৈর্ঘ্য লাইন উচ্চ নির্ভুলতা ভারী দায়িত্ব দৈর্ঘ্য কাটা হয়, তার খরচ স্বাভাবিক কাটা দৈর্ঘ্য লাইন বাজেট তুলনায় অনেক বেশি। 2-16mm বেধ পরিসীমা দুটি levelers প্রয়োজন,একে অপরে...
Product Description

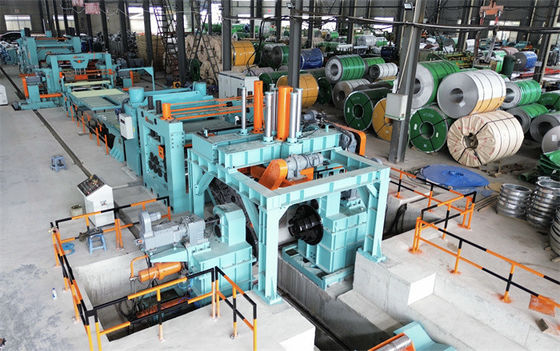

স্টেইনলেস স্টীল কয়েল আনকুইলিং লেভেলিং 4-16 এক্স 2000 এর সাথে প্রান্ত ট্রিমিংয়ের সাথে দৈর্ঘ্য লাইন কাটা

স্টেইনলেস স্টীল কাটিয়া দৈর্ঘ্য লাইন উচ্চ নির্ভুলতা ভারী দায়িত্ব দৈর্ঘ্য কাটা হয়, তার খরচ স্বাভাবিক কাটা দৈর্ঘ্য লাইন বাজেট তুলনায় অনেক বেশি। 2-16mm বেধ পরিসীমা দুটি levelers প্রয়োজন,একে অপরের পাশে দাঁড়ানো, একটি 2-6 মিমি জন্য স্তর, অন্য 4-16 মিমি জন্য। উপরন্তু, স্টেইনলেস স্টীল শীট কাটা লাইন প্রান্ত ট্রিমিং ফাংশন, ফিল্ম লেপ, স্বয়ংক্রিয় stacking charaters,আমরা ঘন স্টেইনলেস স্টীল শীট দৈর্ঘ্য লাইন কাটা অভিজ্ঞ হয়, আমাদের গ্রাহক কারখানায় চলমান লাইন দেখতে আপনাকে গাইড করতে পারেন।
স্টেইনলেস স্টীল, যেমন SUS200, SUS300, SUS400 সিরিজ, সাধারণ কার্বন স্টিলের সাথে তুলনা করা হয়।স্টেইনলেস স্টীল শীট শক্তি উত্পাদন শক্তি ≤500Mpa টান শক্তি ≤800Mpa

রচনা এবং পরামিতিঃ

না, না। রচনা প্যারামিটার / কনফিগারেশন
1 কয়েল সেল ৩৫টি
2 ডাবল ম্যান্ড্রেল আনরোলার Φ500-800 মিমি, 35T লোড
3 পিনচ ফিডার এবং ফাইভ রোলার লেভেলার Φ২৫০ মিমি, ২০০ কিলোওয়াট
4 গর্তের এককুলেটর ৬০০০ মিমি
5 সাইড গাইড 1# হাইড্রোলিক 1000-2020mm
6 এজ ট্রিমার

পৃথক শরীর, ফ্রিকোয়েন্সি নিয়ন্ত্রণ,
3-10mm প্রান্ত প্রস্থ

7 স্ক্র্যাপ উইন্ডার এবং ওভার রোল টেবিল স্ক্র্যাপ গাইড, হাইড্রোলিক ধাক্কা উইন্ডার
8 সাইড গাইড 2# হাইড্রোলিক 1000-2000 মিমি
9 11 রোলার লেভেলার

৪-হাই লেভেলার, ৩০০ কিলোওয়াট, Φ২১০ মিমি,

10 রোটারি এনকোডার রিপ, ওমরন
11 হাইড্রোলিক শেয়ার ভারী দায়িত্ব, 55KW
12 রোল টেবিল ৪০০০ মিমি
13 স্ট্যাকার এবং এক্স টেবিল বোমার লেক টাইপ, ৬ মি x ২
14 হাইড্রোলিক সিস্টেম রেক্স্রোথ ভালভ, ইউকেন পাম্প
15 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং এইচএমআই


বিশেষ দ্রষ্টব্যঃ

  1. লেভেলারের উপর উপরের লেভেলিং রোলারগুলির চাপঃ দুটি সেট মোটর ওয়ার্ম গিয়ার এবং রডের সাথে সংযুক্ত, একটি প্রবেশদ্বারে এবং অন্যটি প্রস্থান সাইডে সেট করা। মোটরটি সাধারণ মোটর বা সার্ভো মোটর হতে পারে,লাইনারি ডিসপ্লেসমেন্ট সেন্সর চাপ-ডাউন অবস্থান বলতে ইনস্টল করা যেতে পারে, এই ভাবে অপারেটর প্যানেলে চাপ-ডাউন অবস্থান সেট করা সহজ।
  2. স্টেইনলেস শীট পৃষ্ঠের উপর ফিল্ম বা কাগজ ল্যামিনেট করার জন্য কাটা আগে ফিল্ম ল্যামিনেটিং সরঞ্জাম চূড়ান্ত শীট পিনচ রোলারগুলিতে ইনস্টল করা যেতে পারে।
  3. কয়েল হেড কাটার জন্য কয়েল হেড কেটে ফেলা বা মাঝখানে কয়েল কেটে ফেলা পাওয়া যায় এবং আনকিলার কয়েল শীটটি পিছনে কয়েল করতে পারে, এটি শীট কাটার পরিমাণ নিয়ন্ত্রণ করা সুবিধাজনক।
  4. ওজন পরিমাপ মডিউলটি আনকোয়লার এবং স্ট্যাকারে ইনস্টল করা যেতে পারে, যাতে কয়েল ওজন বা শীট ওজন সহজেই জানা যায়।
  5. শীট প্যাকেজ পিছনে সরান, যদি শীট দৈর্ঘ্য ছোট হয়, প্যাকেজ ধীরে ধীরে স্ট্যাকিং এলাকা থেকে প্যাকেজিং এলাকা থেকে বেরিয়ে আসতে পারে, তারপরে কর্মীরা প্রতিটি প্যাকেজ একের পর এক প্যাক করতে পারে।

চরিত্র:
1.আনকোলার / ডেকোলার
ভারী কাটা দৈর্ঘ্য লাইন হ্যান্ডেল ভারী গেইজের ভারী ইস্পাত coils। uncoiler ডাবল mandrels এবং শক্তিশালী স্লাইডিং বেস আছে।
প্রতিটি ম্যান্ড্রেলের তিনটি ধাপ রয়েছে, হাইড্রোলিক সিলিন্ডার দ্বারা দুটি ম্যান্ড্রেল খোলা এবং বন্ধ করা।
রোলিং স্থিতিশীলতা নিশ্চিত করার জন্য রোলিং বেসের উপরে ইনস্টল করা ব্যাক টেনশন প্রক্রিয়া।

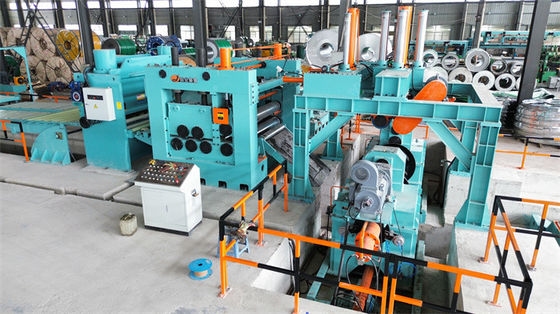

2. পোর্টাল ফ্রেম কয়েল হেড ওপেনার
পোর্টাল ফ্রেম খুব শক্ত, ফ্রেমের উপরে স্ন্যাবার প্রেস রোলার, সোজা রোলার রয়েছে।
হাইড্রোলিক স্ন্যাবার রোল প্রেস স্টিলের কয়েল এর উপরে এবং এর চাপ-নীচে কোণ নিয়ন্ত্রিত হয়
স্ট্রিপ হেড ট্র্যাক করতে এবং এটি সোজা করতে সোজা রোলারটি পিছনে পিছনে স্লাইড করতে পারে।
প্রিলেভেলারের উপর ইনস্টল করা শোলিং প্লেটটি রোলার প্রেসের রোল হেডকে সোজা করার সময় কয়েল হেডকে সমর্থন করে।
3. প্রথম ২+৫ প্রি-লেভেলার
রোলারটি বিশাল এবং শক্তিশালী, ইস্পাত কয়েল এর অভ্যন্তরীণ চাপ দূর করে, রোলার পৃষ্ঠ কঠিন এবং ক্রোম লেপযুক্ত
আরামদায়ক অবস্থায় আনরোলিং বন্ডিং স্ট্রেস ত্রাণ করার জন্য।
4. এজ ট্রিমিংঃ ট্রিমিং এলাকার আগে এবং পরে এক জমে থাকা গর্ত উপলব্ধ, এজ ট্রিমিং দুটি ক্যান্টিলিভার ডিস্ক স্লিটার বাহু খোলা এবং শীট প্রস্থ অনুযায়ী বন্ধ,প্রেস রোলার দিয়ে যাতে প্রধান শীটটি ফ্ল্যাটার না হয়, তারপর দুইটি প্রান্ত স্ক্র্যাপ রিওয়াইন্ডার।
5. ভারী দায়িত্ব সমতল
ভারী শুল্ক স্তরিতকারকের সংখ্যা 13pcs, 11pcs বা 9pcs হবে, রোলার ব্যাসার্ধ হবে 180mm -230mm -300mm,
উপরের রোলার এবং নিম্ন রোলারগুলির ফাঁক এবং কোণ সামঞ্জস্য করা যায়।
কাটিয়া বন্ধ করা হয়, সমতলকরণটি এনকোডার পরিমাপের অধীনে আবদ্ধ এবং বন্ধ করা হয়, গরম ঘূর্ণিত স্টেইনলেস স্টীল প্লেট কাটা জন্য উপযুক্ত।
6হাইড্রোলিক সিয়ার
শিয়ারঃ শক্তিশালী ফ্রেম, শিয়ার করার জন্য শক্তিশালী হাইড্রোলিক স্টেশন, পেন্ডুলাম শিয়ার টাইপ, এনকোডার পরিমাপের অধীনে কাটা বন্ধ করুন।

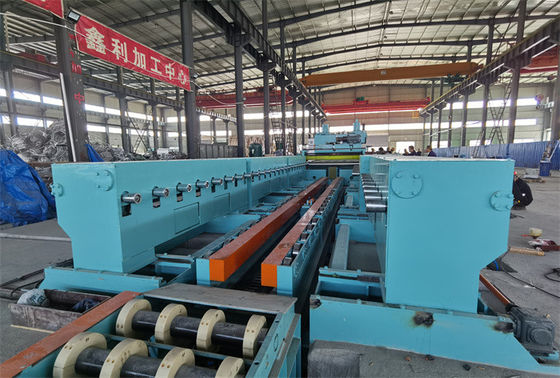

7অটোমেটিক স্ট্যাকার
বোমা ল্যাচ স্ট্যাকিং, রোলার বাহুতে প্রতিটি শীট গ্রহণ করুন, দুটি বাহু খুলুন এবং লিফটিং টেবিলে শীটটি ছেড়ে দিন।
রোল টেবিল প্যাকিংয়ের জন্য স্ট্যাকড শীটগুলি বাইরে পৌঁছে দেয়।
8. স্বয়ংক্রিয় নিয়ন্ত্রণ, পুরো প্রক্রিয়াটি অটো মোডে পিএলসি নিয়ন্ত্রণে রয়েছে। সমালোচনামূলক ক্রিয়াকলাপগুলি ক্যামেরার নজরদারিধীন রয়েছে,অপারেটর নিয়ন্ত্রণ কনসোল উপর সহজে কাটা দৈর্ঘ্য লাইন উপর ঘড়ি এবং কাজ করতে পারেন.
