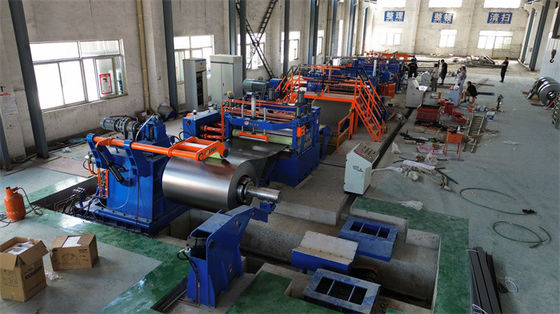

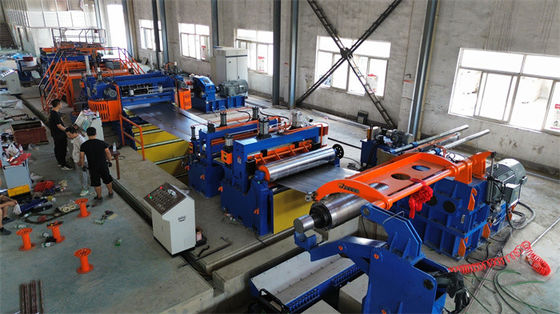

150 এমপিএম স্বয়ংক্রিয় কয়েল শীট ধাতু স্লিটিং লাইন দ্রাঘিমাংশ কাটিয়া মেশিন 0.3-3 x 1600
উচ্চ নির্ভুলতা স্টেইনলেস স্টিল শীট স্লিটিং মেশিনের শক্তিশালী কাঠামো এবং খুব সুনির্দিষ্ট উত্পাদন রয়েছে, স্লিটিং লাইনটি খুব সুচারুভাবে চলে।
স্যুট সাধারণ কার্বন ইস্পাত ফলন শক্তি ≤270 এমপিএ টেনসিল স্ট্রেনথ্রিক 465 এমপিএ পর্যন্ত ভাল স্ট্রাকচারাল স্টিলের ফলন 350 এমপিএ, টেনসিল 600 এমপিএ পর্যন্ত।
।
ইস্পাত কয়েলগুলির বিভিন্ন রাজ্য লাইন দ্বারা কাটা যেতে পারে: গরম ঘূর্ণিত, ঠান্ডা ঘূর্ণিত, গ্যালভানাইজড, বিভিন্ন স্টিলের গ্রেডে প্রাক আঁকা।
রচনা এবং বৈশিষ্ট্য
1। খুব শক্তিশালী ডেকোয়েলার এবং কয়েল খোলার প্রেস রোলার এবং পিলার শোভেলিং প্লেট, স্টিলের স্ট্রিপটি টেনে আনার সময় অবিচ্ছিন্নভাবে স্টিলের কয়েল ধরে রাখতে এবং চিমটি খাওয়ানোর সরঞ্জামগুলিতে স্ট্রিপ হেড প্রেরণ করুন।
২. স্লিটার: স্লিটার স্ট্যান্ড, শ্যাফটস, ছুরিগুলি বড় এবং শক্তিশালী।
3. সমস্ত ট্রান্সমিশন রোলারগুলি পিইউ রাবার লেপযুক্ত।
৪.অ্যাকুমুলেটর পিট লুপটি স্টিলের স্ট্রিপ জমে থাকা নিশ্চিত করার জন্য যথেষ্ট দীর্ঘ এবং গভীর।
৫. টেনশন বিধান ইউনিট নিজস্ব প্লেট টাইপ উলের পুনরুদ্ধার করার জন্য সামঞ্জস্যযোগ্য স্থিতিশীল উত্তেজনা সরবরাহ করে।
R। রিকোয়েলারের পোর্টাল ফ্রেম টাইপ ওভারর্ম বিভাজক রয়েছে, শীর্ষ থেকে পৃথক স্ট্রিপগুলি টিপুন।
7. স্লিটিং গতি 150 মি/মিনিট পর্যন্ত যান।
৮. স্লিটিং ছুরিগুলি হ'ল উপাদান এসকেডি 11, এইচ 13 কে ইত্যাদি।
9. হাইড্রোলিক সিস্টেম, যেমন হাইড্রোলিক সিলিন্ডার, ভালভ, শক্তিশালী এবং টেকসই।
বিচ্ছিন্ন নির্ভুলতা:
- চেরা প্রস্থ সহনশীলতা: ≦ 0.10 মিমি; স্লিট প্রস্থ ＜ 300 মিমি, বেধ ＜ 1.2 মিমি, স্লিট প্রস্থ সহনশীলতা ≦ 0.05 মিমি;
- স্লিট ক্যাম্বার: 300 মিমি থেকে প্রশস্ত স্ট্রিপের জন্য 0.5 0.5 মিমি/মি, <300 মিমি স্ট্রিপের জন্য ≦ 1.0 মিমি/মি। মাদার কয়েল প্রান্তের 100 মিমি মধ্যে প্রান্ত স্ট্রিপগুলি সীমাবদ্ধতার মধ্যে নেই।
- বার্স: ≦ 0.05 মিমি, বা বলুন, তীক্ষ্ণ ছুরি এবং যথাযথ ছুরি ফাঁকগুলির শর্তে স্থিতিশীল গতিতে স্লিট করে 1 মিমি বেধের স্ট্রিপের 5% এর বেশি নয়।
- Recoil স্তম্ভিত ≦ ± 0.5 মিমি (স্থিতিশীল গতিতে, গতি এত দ্রুত পরিবর্তন হয় না
- রিকোয়েল টুরিফর্ম: ≦ ± 2.0 মিমি (সর্বোচ্চ কয়েলিং ব্যাসে
লেআউট প্রক্রিয়া:
কয়েল প্রস্তুত স্যাডল, কয়েল লোডিং গাড়ি, প্রেস রোলার সহ একক ম্যান্ড্রেল আনকোলার, কয়েল হেড পিলার, চিমটি ফিডার এবং 5 রোলার প্রি-লেভেলার, শিয়ার, পিট লুপ 1, সাইড গাইড, স্লিটার, স্ক্র্যাপ উইন্ডার, পিট লুপ 2, টেনশনার, পোস্ট শিয়ার এবং ডিফ্লেক্টর রোলার, রিকিলার, রিকিলার, রিকিলার, রিকিলার, রিকিলার, রিকিলার, রিকিলার)
পরামিতি:
| স্লিটিং লাইন 0.3 -3 x 1600 150mpm |
প্যারামিটার |
| আসন্ন ইস্পাত কয়েল |
ID508 মিমি, 610 মিমি, ওডি 1800 মিমি, কয়েল ওজন 20 টি |
| শিশুর কয়েল সমাপ্ত |
ID508 মিমি, ওডি 1800 মিমি, কয়েল ওজন 20 টি সর্বোচ্চ |
| মা কয়েল প্রস্থ |
500-1600 মিমি |
| শিশুর কয়েল প্রস্থ |
30 মিমি -600 মিমি |
| স্লিটিং সংখ্যা |
1 মিমি x 30 স্লিটস; 3 মিমি x 15 স্লিটস |
| প্রধান মোটর |
স্লিটার 132 কেডব্লিউ + রিকোয়েলার 160 কেডব্লিউ |
| স্লিটার ছুরি |
আইডি 220 এক্স ওডি 340 এক্স 20 মিমি এসকেডি 11 এইচআরসি 58-61 |
| Recoiler ম্যান্ড্রেল |
বিরামবিহীন ম্যান্ড্রেল |
| Al চ্ছিক |
দ্রুত বিনিময় স্লিটার, টার্নস্টাইল আনলোডিং |
| স্লিটিং গতি |
0-120-150 এমপিএম সামঞ্জস্যযোগ্য |
| কনফিগারেশন |
সিমেন্স পিএলসি, পার্কার ড্রাইভ, ভিটরি ভালভ |
| বিচ্ছিন্ন নির্ভুলতা |
চেরা প্রস্থ ± 0.1 মিমি; ক্যামবার ± 0.1 মিমি/মি; ঘনত্বের 5% বুড়ো; রিকোয়েল হ্যাম্প <0.5 মিমি |
