সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2m

সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2m
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
JY(0.4-4) x 1500
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
90-150 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 15 সেট

Product Details

বিশেষভাবে তুলে ধরা:

২ মিটার লম্বা লাইন মেশিন

,

সিআর কাটিয়া লম্বা লাইন মেশিন

,

CRC কাটিয়া দৈর্ঘ্য লাইন মেশিন

Name: CR CRC CRS ইস্পাত পাতলা শীট ধাতু দৈর্ঘ্য লাইন মেশিন কাটা
Material: কোল্ড রোলড, জিআই, পিপিজিআই
Sheet Thickness: 0.4-4 মিমি
Sheet Width: 500-1500 মিমি
Sheet Length: 500-6000 মিমি
Cutting Speed: 28 পিসি/মিনিট x 2 মি
Coil ID: 508 মিমি
Coil Weight: 30T
Length Tolerance: +/-0.5 মিমি
Flatness: 1mm/m2
Total Power: 160KW
Power Supply: গ্রাহক অনুযায়ী
Product Brief
সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs/min x 2m মেটাল কয়েল শীট কাটিয়া লম্বা লাইন আমাদের প্রধান মেশিন পণ্য এক, আমরা মেটাল শীট কাটিয়া লম্বা লাইন মেশিন 16years জন্য উত্পাদন, মালয়েশিয়া, KSA, সংযুক্ত আরব আমিরাত,নাইজেরিয়াআলজেরিয়া, মার্কিন যুক্তরাষ্ট্র, আর্জেন্টিনা, ...
Product Description

সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs/min x 2m



মেটাল কয়েল শীট কাটিয়া লম্বা লাইন আমাদের প্রধান মেশিন পণ্য এক, আমরা মেটাল শীট কাটিয়া লম্বা লাইন মেশিন 16years জন্য উত্পাদন, মালয়েশিয়া, KSA, সংযুক্ত আরব আমিরাত,নাইজেরিয়াআলজেরিয়া, মার্কিন যুক্তরাষ্ট্র, আর্জেন্টিনা, রাশিয়া, ইথিওপিয়া, মিশর ইত্যাদি প্রায় ৩০টি দেশ।



কয়েল শীট গরম ঘূর্ণিত, ঠান্ডা ঘূর্ণিত, গ্যালভানাইজড স্টিল শীট, স্টেইনলেস স্টিল শীট, অ্যালুমিনিয়াম শীট, হালকা গেজ শীট কাটা যেতে পারে।পত্রকের সমতলতা +/-1 মিমি প্রতি বর্গ মিটার, দ্রুত কাটা বন্ধ করুন 2m x 28pcs/min.

ঠান্ডা ঘূর্ণিত, galvanized ইস্পাত শীট coils পাতলা এবং সঠিকতা leveler প্রয়োজন ((4 উচ্চ বা 6high),দ্রুত কাটিয়া (অনেক গ্রাহক সার্ভো ড্রাইভ কাটিয়া চয়ন) এবং stacking সিস্টেম এক stacker বা ডবল স্তর stackers দ্রুত একে অপরের সাথে বিনিময় হতে পারে.



লেভেলারের অবিচ্ছিন্ন চলমান, সার্ভো দৈর্ঘ্য খাওয়ানো এবং দ্রুত বায়ুসংক্রান্ত কাটিয়া বা সার্ভো চালিত কাটিয়া উচ্চ গতি এবং উচ্চ নির্ভুলতা কাজ নিশ্চিত করে,স্ট্যাকিং গতি আসছে কাটা শীট অনুসরণ করে এবং দ্রুত এক এক করে প্রতিটি শীট স্ট্যাক, একটি 2mm x 1250 x 15T কয়েল জন্য, এটি কাটা 20 মিনিট সময় লাগে, প্রায় 40 মিনিট এক কয়েল.



বিন্যাস

দুই সেট কয়েল প্রস্তুতি স্যাডল, ব্যাক টেনশন সঙ্গে একক ম্যান্ড্রেল uncoiler, কয়েল মাথা প্রেস এবং peeler, 4 উচ্চ leveler, গর্ত লুপ, কেন্দ্রীয় গাইড, ফিল্মিং সঙ্গে servo দৈর্ঘ্য ফিক্সিং, দ্রুত shear,ডেলিভারি বেল্ট টেবিল, এক বা দুই সেট স্ট্যাকার, আউটপুট গাড়ি বা রোল টেবিল।

সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2m

রচনা

  1. কয়েল সেল, স্ট্যান্ডবাই জন্য এক বা দুই কয়েল সংরক্ষণ, লোড 20T
  2. কয়েল লোডিং গাড়ি, কয়েল লোড করুন আনকিলার ম্যান্ড্রেলের উপর, উপরে-নীচে উত্তোলন এবং Fwd-bwd হাঁটা।
  3. একক ম্যান্ড্রেল আনকোলারঃ স্ট্যান্ডার্ড Ф508mm জন্য হাইড্রোলিক সম্প্রসারণ ম্যান্ড্রেল, স্থিতিশীল uncoiling এবং leveling জন্য পিছন টেনশন মোটর ইনস্টল করা হয়,সিটারলাইনে কয়েল সেন্টার নিশ্চিত করার জন্য uncoiler বেসকে কেন্দ্রীভূত করা.
  4. 2+15 রোলার লেভেলার: 4Hi, 4 সারি ব্যাক-আপ রোলার, 75KW DC।
  5. 2+21 6Hi লেভেলার অপশনাল, আরো ব্যয়বহুল বিনিয়োগ, উচ্চতর নির্ভুলতা লেভেলিং, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম শীট জন্য আরো উপযুক্ত।
  6. সার্ভো দৈর্ঘ্য খাওয়ানোঃ সার্ভো দৈর্ঘ্য পরিমাপ ((2+5+2 রোলার সার্ভো মোটর এবং নিয়ামক দ্বারা চালিত)
  7. নিউম্যাটিক ফাস্ট স্টপ শিয়ারঃ ক্র্যাঙ্ক শ্যাফ্ট নীচে থেকে উপরে কাটা, নীচের ব্লেড ভি আকৃতির।
  8. বেল্ট কনভেয়রঃ সমাপ্ত শীটগুলি স্ট্যাকারে নিয়ে যান
  9. স্ট্যাকিং সিস্টেমঃ স্কার টেবিল, আউটপুট রোল টেবিল বা আউটপুট ট্রলিগুলি অন্তর্ভুক্ত করুন, স্ট্যাকড শীটগুলি গ্রহণ এবং আউটপুট করার জন্য, স্ট্যাকিং লোড 5T।
হাই স্পিড লাইট গেইজ দৈর্ঘ্য কাটা পরামিতি
ইস্পাত কয়েল শীট বেধ ((মিমি) 0.২-১.৫ মিমি, ০.২৫-২.০ মিমি, ০.৩-৩.০ মিমি, ০.৪-৪.০ মিমি
ইস্পাত কয়েল শীট প্রস্থ ((মিমি) ৬০০ মিমি, ১০০০ মিমি, ১২৫০ মিমি, ১৬০০ মিমি
আনরোলিং লোড (এমটি) ১০টি, ১৫টি, ২০টি
লাইন গতি ((এমপিএম) ৮০ মিটার/মিনিট
কাটার নির্ভুলতা ((মিমি)

±0.50mm /2m দৈর্ঘ্য



লেভেলিং যথার্থতা ≤±1.0mm/m2
বুর কাটার কাজ বেধের ≤৩%
স্ট্যাকিং যথার্থতা প্রস্থ ≤১.০ মিমি, দৈর্ঘ্য ≤১.৫ মিমি,
মোট শক্তি ((কেডব্লিউ) 100KW ~ 130KW ~ 150KW - 165KW
জমির আয়তন ((L x W) ২৫ মি x ১০ মি


সুনির্দিষ্টভাবে তৈরী করাঃ

অংশ উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড
অক্ষ, অক্ষ, রোলার 42CrMo,HB250-275
ফ্রেম, বেস Q235-A,Q345 ((16Mn) ইস্পাত প্লেট ঝালাই, annealing চিকিত্সা
গিয়ারবক্সের দেহ Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ঝাঁকুনি, প্রাইমার পেইন্টিং
গিয়ার: 40Cr কাঠামোর ইস্পাত, HB240-255, দাঁত মুখ কঠিন, দাঁত মাউন্ট
Uncoiler সেগমেন্টঃ 55# ঢালা ইস্পাত, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং
হাইড্রোলিক পাম্প ইউকেন পিস্টন ভেরিয়েবল পাম্প
পিএলসি সিমেন্স এস২০০
লেয়ারিং HRB, ZWZ, SKF
বায়ুসংক্রান্ত যন্ত্রাংশ এয়ারট্যাক, এসএমসি

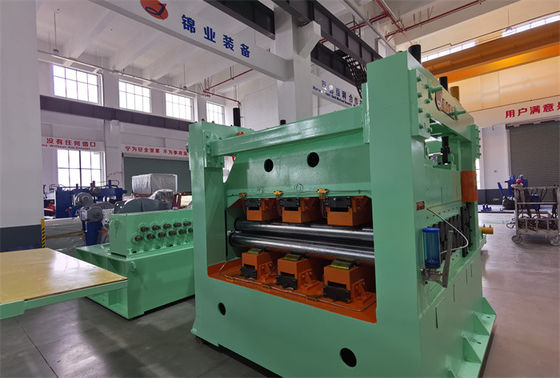

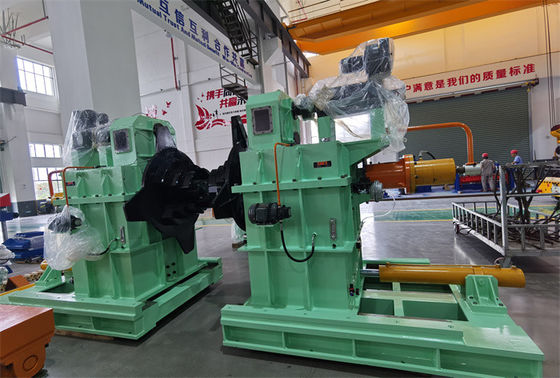

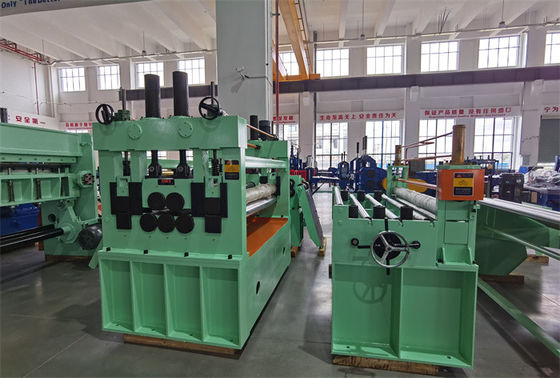

ছবিঃ

সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2m

সিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2mসিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2mসিআরসি সিআরসি সিআরএস স্টিল পাতলা শীট ধাতু কাটা দৈর্ঘ্য লাইন মেশিন 25pcs / মিনিট x 2m
