স্বয়ংক্রিয় উচ্চ গতির মেটাল স্লিটিং লাইন স্টেইনলেস স্টীল কয়েল স্লিটিং মেশিন 0.3-3 X 1600
Product Details
উচ্চ গতির মেটাল স্লিটিং লাইন
,স্বয়ংক্রিয় ধাতু স্লিটিং লাইন 3 X 1600
,স্টেইনলেস স্টীল কয়েল স্লিটিং মেশিন 0.3 মিমি
স্টেইনলেস স্টীল কয়েল কাটার মেশিন উচ্চ নির্ভুলতা (0.3 -3 x 1600)
উচ্চ নির্ভুলতা স্টেইনলেস স্টীল শীট কাটার মেশিনে খুব শক্তিশালী কাঠামো রয়েছে এবং খুব সুনির্দিষ্ট উত্পাদন প্রয়োজন।
স্টেইনলেস স্টীল, যেমন SUS200, SUS300, SUS400 সিরিজ, সাধারণ কার্বন স্টিলের সাথে তুলনা করা হয়।এসটিএস এর আরও শক্তি রয়েছে আউটপুট শক্তি ≤550Mpa টান শক্তি≤780Mpa.
.
স্টেইনলেস স্টীল শীট উচ্চ মানের ইস্পাত, উচ্চ নির্ভুলতা উচ্চ মানের slicing প্রয়োজন। STS শীট পৃষ্ঠ উজ্জ্বল, slicing এবং recoiling প্রক্রিয়া ভাল সুরক্ষিত করা উচিত,ট্রান্সমিশন রোলারগুলি রাবার লেপযুক্ত হবে.
গঠন ও বৈশিষ্ট্য
1. খুব শক্তিশালী decoiler এবং coil খোলার প্রেস রোল এবং peeler shoveling প্লেট, স্টীল স্ট্রিপ আউট টানা সময় স্টীল coil স্থিতিশীল রাখা, এবং পিনচ খাওয়ানো সরঞ্জাম মধ্যে স্ট্রিপ মাথা পাঠাতে।

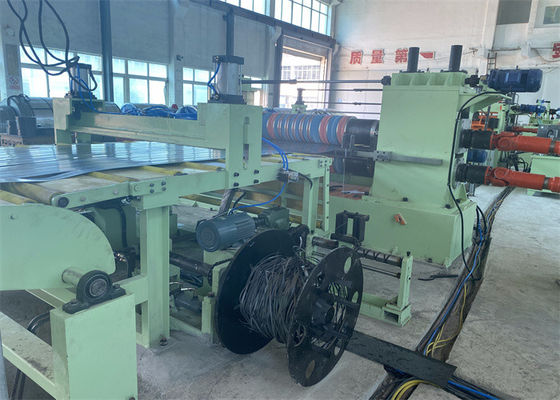

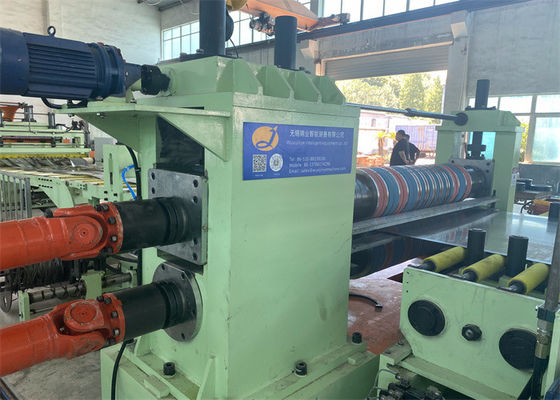

2.Slitter: slitter stands, shafts, knives are larger and stronger than normal slitter. ড্রাইভ মোটর শক্তি স্বাভাবিক মডেল slitter তুলনায় প্রায় 50% বেশি।
3. সমস্ত ট্রান্সমিশন রোলারগুলি পিইউ কাঁচা লেপযুক্ত যাতে এসটিএস শীট পৃষ্ঠটি স্ক্র্যাচ থেকে রক্ষা পায়।
4.অ্যাককুলেটর পিট লুপ দীর্ঘ এবং যথেষ্ট গভীর স্টিলের স্ট্রিপ জমা নিশ্চিত করার জন্য.
5.টেনশন প্রভিশন ইউনিট রোলার এবং উল উভয় felt to provide adjustable stable tension for recoiling.

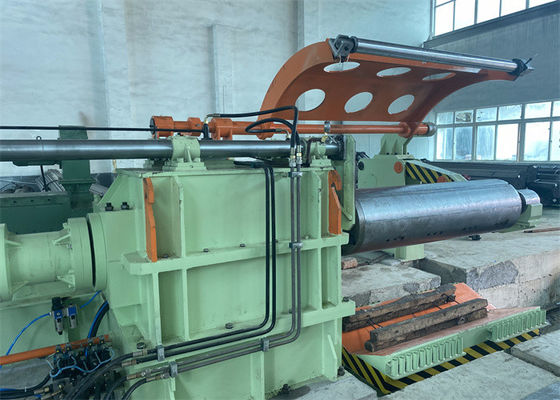

6.Recoiler এর পোর্টাল ফ্রেম টাইপ ওভার আর্ম বিভাজক রয়েছে, উপরে থেকে চাপতে বিভাজক স্ট্রিপ।
7. কটা গতি সাধারণত 80m/min মধ্যে সীমাবদ্ধ করা হয়.
8এইচ১৩কে, এসএলডি ইত্যাদির বিশেষ উপকরণ দিয়ে ছুরি কাটা হবে।
9হাইড্রোলিক সিস্টেম, যেমন হাইড্রোলিক সিলিন্ডার, ভালভ, শক্তিশালী এবং আরো টেকসই হওয়া উচিত।
কাটার নির্ভুলতা:
- গর্তের প্রস্থের সহনশীলতাঃ ০.১০ মিমি; গর্তের প্রস্থ <৩০০ মিমি, বেধ <১.২ মিমি, গর্তের প্রস্থের সহনশীলতা ০.০৫ মিমি;
- স্লিট ক্যাম্বারঃ 300 মিমি এর চেয়ে প্রশস্ত স্ট্রিপের জন্য ₹ 0.5 মিমি / এম, ₹ 1.0 মিমি / এম < 300 মিমি স্ট্রিপের জন্য। মাদার কয়েল প্রান্তের 100 মিমি এর মধ্যে প্রান্তের স্ট্রিপগুলি সীমাবদ্ধতার মধ্যে নেই।
- বার্সঃ ০.০৫ মিমি, অথবা বলো, ১ মিমি বেধের বেশি স্ট্রিপের ৫% এর বেশি নয়, ধারালো ছুরি এবং সঠিক ছুরি ফাঁক অবস্থার অধীনে স্থিতিশীল গতিতে কাটা।
- Recoil staggering ± 0.5mm (স্থিতিশীল গতিতে, গতি পরিবর্তন এত দ্রুত নয়
- রিভিল টুরিফর্মঃ ০±২.০ মিমি (সর্বোচ্চ রোলিং ব্যাসার্ধে)
বিন্যাস প্রক্রিয়াঃ
কয়েল প্রস্তুতি সেল, কয়েল লোডিং গাড়ি, প্রেস রোলার সহ একক ম্যান্ড্রেল আনকোলার, কয়েল হেড পিলার, পিনচ ফিডার এবং 5 রোলার প্রি-লেভেলার, শিয়ার, পিট লুপ 1, সাইড গাইড, স্লিটার, স্ক্র্যাপ উইন্ডার,পিট লুপ ২, টেনশনার এবং প্রাক-বিভাজক, পোস্ট-শিয়ার এবং ডিফ্লেক্টর রোলার, ওভার-আর্ম বিভাজক সহ রিকোলার, কয়েল ডিসচার্জিং গাড়ি, (ট্রিস্টাইল)
পরামিতিঃ
| স্লিটিং লাইন ০.৩-৩ এক্স ১৬০০ ১২০ এমপিএম | পরামিতি |
| আসছে ইস্পাত রোলস | ID508mm, 610mm, OD1800mm, কয়েল ওজন 20T |
| শেষ শিশুর রোলস | ID508mm, OD1800mm, কয়েল ওজন 20T সর্বোচ্চ |
| মাদার কয়েল প্রস্থ | ৩০০-১৬০০ মিমি |
| বেবি কয়েল প্রস্থ | 30 মিমি -600 মিমি |
| কাটা সংখ্যা | 1 মিমি x 30 স্লিট; 3 মিমি x 15 স্লিট |
| প্রধান মোটর | স্লিটার ১৩২ কেডব্লিউ + রিকোলার ১৬০ কেডব্লিউ |
| স্লিটার ছুরি | ID240 x OD360 x 20mm SKD11 HRC58-61 |
| রিকোলার ম্যান্ড্রেল | সিলসিল ম্যান্ড্রেল |
| বাছাই | দ্রুত বিনিময় slitters, আনলোডিং turnstile |
| স্প্লিটিং গতি | 0-120-150mpm নিয়মিত |
| কনফিগারেশন | সিমেন্স পিএলসি, পার্কার ড্রাইভ, ভিটরি ভালভ |
| কাটার নির্ভুলতা | গর্তের প্রস্থ ±0.1 মিমি; কেম্বার ±0.1 মিমি/মিটার; বেধের 5% বার; রিকল হাম্প <0.5 মিমি |
