হেভি গেজ স্লিটিং লাইন মেশিন স্টিল শীট কয়েল স্লিটিং মেশিন 3-12 X 2000

হেভি গেজ স্লিটিং লাইন মেশিন স্টিল শীট কয়েল স্লিটিং মেশিন 3-12 X 2000
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1 সেট
Packing
7 x 40HC
period for dispatch
180 -210 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 5 সেট

Product Details

বিশেষভাবে তুলে ধরা:

হেভি গেজ স্লিটিং লাইন মেশিন

,

স্লিটিং লাইন মেশিন 12 X 2000

,

স্টিল শীট কয়েল স্লিটিং মেশিন 3 মিমি

Heavy Gauge: 3 -12 মিমি
Coil Width: 800-2000 মিমি
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12 মিমি x 4 কাট
Slitting Speed: 0-50m/মিনিট সামঞ্জস্যযোগ্য
Land Area: 45 মি x 10 মি
Total Power: 550KW
Recoil Mandrel: 760 মিমি ব্যাস
Tension Type: 5 রোলার
Uncoiler: ডাবল হেড
Product Brief
ভারী গেজ ইস্পাত কুণ্ডলী শীট স্লিটিং লাইন 8 মিমি, 10 মিমি, 12 মিমি, 14 মিমি হালকা ইস্পাত, বা উচ্চ প্রসার্য ভারী গেজ স্লিটিং, যেমন 4 মিমি, 5 মিমি, 6 মিমি, 7 মিমি, 8 মিমি, ইত্যাদির মতো মোটা কয়েল প্লেটটি অনুদৈর্ঘ্য দিকে কাটাতে, মেশিনটিকে ভারী বহন করতে হবে। লোড এবং মেশিন গঠন শক্ত শক্তিশালী কাঠামো হতে হব...
Product Description

ভারী গেজ ইস্পাত কুণ্ডলী শীট স্লিটিং লাইন



8 মিমি, 10 মিমি, 12 মিমি, 14 মিমি হালকা ইস্পাত, বা উচ্চ প্রসার্য ভারী গেজ স্লিটিং, যেমন 4 মিমি, 5 মিমি, 6 মিমি, 7 মিমি, 8 মিমি, ইত্যাদির মতো মোটা কয়েল প্লেটটি অনুদৈর্ঘ্য দিকে কাটাতে, মেশিনটিকে ভারী বহন করতে হবে। লোড এবং মেশিন গঠন শক্ত শক্তিশালী কাঠামো হতে হবে!

আমরা ভারতে উচ্চ প্রসার্য পুরু প্লেট স্লিটিং মেশিন 6x2000 মডেল, 8 x 2000 ডবল হেড স্লিটিং লাইন আলজেরিয়া এবং রাশিয়া, 12x1250 মিমি স্লিটার সিচুয়ানের দেশীয় বাজারে সরবরাহ করেছি।



বৈশিষ্ট্য:

  1. বিগ ব্যাফেল ডবল কোন আনকয়লার: পুরু স্টিলের কয়েল প্লেটগুলি প্রায়শই বড় বাইরের ব্যাস সহ ভারী হয়, কয়েলের ওজন সর্বাধিক 30-40T হতে পারে এবং বাইরের ব্যাস প্রায় 2200 মিমি পর্যন্ত।ভিতরের কুণ্ডলী ব্যাস এত নিয়মিত নয়, একটি ডিম্বাকৃতি আকৃতি দেখায়, বিপরীত দুটি শঙ্কু ম্যান্ড্রেল সহজেই ভিতরে কুণ্ডলী সমর্থন করতে পারে।
  2. স্লিটিং করার আগে শক্তিশালী প্রি লেভেলার: পুরু প্লেটটি ঘূর্ণায়মান লাইনে কয়েলে পরিণত হওয়ার জন্য ক্ষতবিক্ষত হয়েছিল, স্ট্রিপের কয়েলিং ব্যাসার্ধ শক্তিশালী, শক্তিশালী লেভেলার কয়েলের বাঁকানো ব্যাসার্ধকে সমতল হতে সমতল করতে পারে, পরে স্লিটিং করার জন্য প্রস্তুত।
  3. পাঁচটি রোলার টেনশন: পাঁচটি রোলার টেনশন হল 3 ওভার 2 রোলার কাঠামো, ঘনিষ্ঠভাবে স্টিলের স্ট্রিপগুলিকে স্থিতিশীল রিকোইলিং টেনশনের অধীনে রাখে
  4. রিকোয়লারের উপর প্রেস ফ্রেমকে আলাদা করা স্ট্রিপস: ক্রমাগত রিকোয়লিং নিশ্চিত করতে, প্রতিটি স্ট্রিপকে ক্রমানুসারে ধরে রাখতে হবে এবং নীচের স্তরের উপরে একটি স্তর শক্তভাবে ধরে রাখতে হবে, হাইড্রোলিক বিভাজক প্রেস ফ্রেম শক্তভাবে ভিত্তির উপর দাঁড়াতে হবে, দুটি হাইড্রোলিক সিলিন্ডার দ্বারা রিকোয়লিং স্ট্রিপগুলিতে পৃথককারী শ্যাফ্ট টিপে।
  5. স্লিটার এবং রিকোয়লার: গঠন স্বাভাবিকের মতোই, অনেক বেশি শক্তিশালী এবং কিছু অংশ বিশেষ উপাদান গ্রহণ করে।পিএলসি কন্ট্রোল দ্বারা সিঙ্ক্রোনাইজেশনে স্লিটিং এবং রিকোয়েলিং কাজ।
  6. মোটরাইজড অ্যাডজাস্টিং সাইড গাইড: বেধ গেজ শীটের জন্য, সাইড গাইড অ্যাডজাস্টিং প্যানেলে বোতাম টিপে মোটর চালিত হয়।
  7. প্রতিটি পাশে দুটি স্ক্র্যাপ উইন্ডার: স্বাধীনভাবে একটি বড় এসি ফ্রিকোয়েন্সি মোটর দ্বারা চালিত, স্ক্র্যাপ উইন্ডিং ডিসপ্লেসমেন্ট সহ।
  8. বৈদ্যুতিক নিয়ন্ত্রণ: ড্রাইভের পাশে স্লিটিং মেশিনের পিছনে সিসিডি ক্যাবিনেট, অপারেটর প্যানেলগুলি মেশিনের সামনে বসে, যার টাচ স্ক্রিন এবং সিমেন্স পিএলসি রয়েছে।

 রচনা এবং পরামিতি:



না. গঠন প্যারামিটার
1 ফিডিং কয়েল গাড়ি 35T
2 ডাবল mandrel uncoiler Φ500-800 মিমি, 35T লোড
3 পিঞ্চ ফিডার এবং পাঁচটি রোলার লেভেলার Φ210 মিমি, 90KW
4 হাইড্রোলিক শিয়ার 12 x 2000
5 ট্রান্সমিশন রোল টেবিল 4000 মিমি দৈর্ঘ্য
6 সাইড গাইড এবং প্রেস রোলার 500-2000 মিমি প্রশস্ত
7 স্লিটিং মেশিন Φ320 মিমি, 300 কিলোওয়াট
8 প্রান্ত স্ক্র্যাপ উইন্ডার এবং স্ট্রিপস লেজ টিপুন 11KW x 2
9 পিট সঞ্চয়কারী 6000 মিমি দৈর্ঘ্য
10 প্রাক-বিভাজক, টেনশনকারী, ব্যালেন্সিং রোলার দুইবার আলাদা করা, 3 ওভার 2 রোলার টান
11 ReCoiler (বিচ্ছিন্ন ডিস্ক, পুশার সহ) Φ320mm, 350KW, 35T
12 কয়েল ডিসচার্জিং ট্রলি 35T
13 জলব কাঠামো রেক্সরথ ভালভ, ইউকেন পাম্প
14 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং টাচ স্ক্রিন



বিন্যাস:

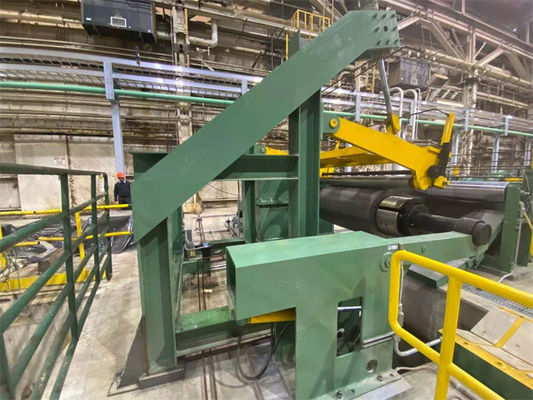

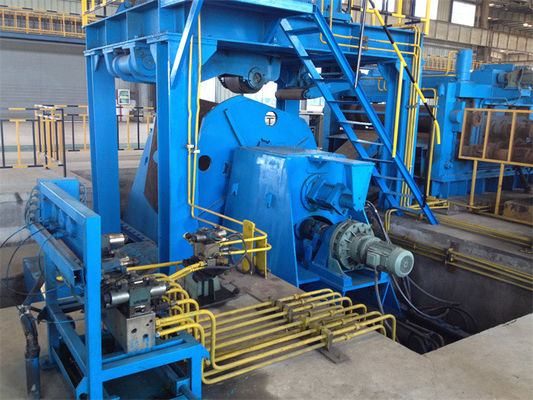

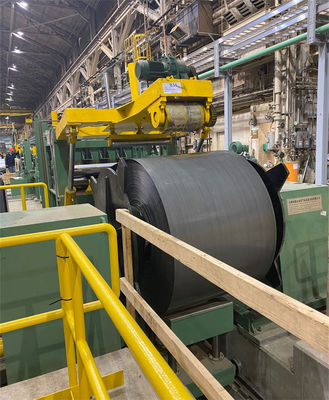

হেভি গেজ স্লিটিং লাইন মেশিন স্টিল শীট কয়েল স্লিটিং মেশিন 3-12 X 2000

হেভি গেজ স্লিটিং লাইন মেশিন স্টিল শীট কয়েল স্লিটিং মেশিন 3-12 X 2000হেভি গেজ স্লিটিং লাইন মেশিন স্টিল শীট কয়েল স্লিটিং মেশিন 3-12 X 2000
