উচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিন

উচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিন
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
(0.2-2)x1250
Trading Properties
MOQ
1 সেট
Packing
2 x 40HC + 1 X 20GP
period for dispatch
90 -150 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 20 সেট

Product Details

বিশেষভাবে তুলে ধরা:

300 মিমি যথার্থ ইস্পাত স্লিটিং লাইন

,

1250 মিমি উচ্চ গতির ইস্পাত স্লিটিং লাইন

,

পাতলা গেজ শীট স্লিটিং মেশিন

Sheet Thickness: 0.2-2 মিমি
Sheet Width: 300-1250 মিমি
Slitting Speed: 0-150mpm
Slitting Quantity: 2 মিমি x 15 স্ট্রিপ
Slit Width Tolerance: +/-0.10 মিমি
Total Power: 250KW
Land Area: 22 মি x 8 মি
Slitter Arbor: 205 মিমি
Recoil Mandrel: 508 মিমি
Tools Changing: টুইন স্লিটার
Product Brief
পাতলা গেজ শীটের জন্য উচ্চ গতির যথার্থতা ইস্পাত স্লিটিং লাইন পাতলা শীট স্লিটিং মেশিনের জন্য উচ্চ গতির স্লিটিং প্রয়োজন 120m/মিনিট, 150m/মিনিট, 200m/মিনিট সময় কমানোর জন্য কার্যকর প্রক্রিয়া সাজানো হয়েছে, লোডিং, থ্রেডিং এবং আনলোড করার সময় 10 মিনিটের মধ্যে শেষ করা যেতে পারে, প্রতিটি 8 ঘন্টা 10 কয়েল ...
Product Description

পাতলা গেজ শীটের জন্য উচ্চ গতির যথার্থতা ইস্পাত স্লিটিং লাইন



পাতলা শীট স্লিটিং মেশিনের জন্য উচ্চ গতির স্লিটিং প্রয়োজন 120m/মিনিট, 150m/মিনিট, 200m/মিনিট

সময় কমানোর জন্য কার্যকর প্রক্রিয়া সাজানো হয়েছে, লোডিং, থ্রেডিং এবং আনলোড করার সময় 10 মিনিটের মধ্যে শেষ করা যেতে পারে, প্রতিটি 8 ঘন্টা 10 কয়েল (10 কয়েল x 15T = 150T) চেরা পারে।



চরিত্র:

  1. কয়েল স্টোরিং স্যাডল: স্যাডেলে কয়েল প্রস্তুত রাখুন, কয়েল কার (ট্রলি) কয়েলের নীচে এসে এটিকে উপরে তুলতে পারে, যা ওভারহেড ক্রেনের কাজের সময়কে কমিয়ে দেয় এবং ক্রেন সরাসরি কয়েল গাড়িতে কয়েল রাখলে স্টিলের কয়েল ক্ষতিগ্রস্ত হওয়া এড়াতে পারে।
  2. কয়েল লোডিং কার: হয় ফ্লোর টাইপ কয়েল কার বা পিট টাইপ, আনকোয়েল ম্যান্ডরেলে দক্ষ কয়েল লোডিং নিশ্চিত করুন।

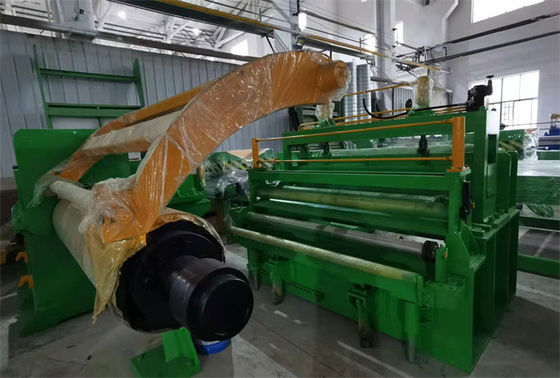

  3. একক ম্যান্ড্রেল আনকয়লার: হাইড্রোলিক এক্সপেনশন ম্যান্ড্রেল 508 মিমি এর জন্য উপযুক্ত, এবং বড় আইডি কয়েল আনকোলারে অতিরিক্ত সেগমেন্ট বা রাবার হাতা ইনস্টল করতে পারে।ম্যান্ডরেলের উপর লোড বিভিন্ন মাত্রার ধাতব কয়েলের সাথে পরিবর্তিত হয়।
  4. কুণ্ডলী মাথা ট্র্যাকশন প্রেস আর্ম, পিলার shoveling প্লেট: কুণ্ডলী মাথা খুলতে এবং চিমটি ফিডারে পাঠাতে একে অপরের সাথে সহযোগিতা করুন।
  5. পিঞ্চ ফিডার এবং প্রিলেভেলিং ইকুইপমেন্ট: থ্রেডিং-এ কয়েল হেড ফরওয়ার্ড স্লিটারে পাঠান, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনাস ক্রমাগত অ্যাকিউমুলেটর লুপে স্ট্রিপ পাঠান।

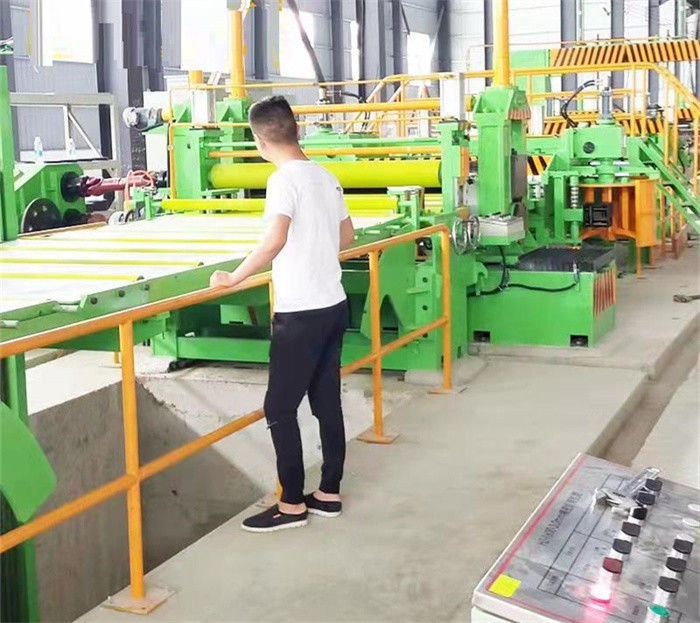

  6. 1# গ্রাউন্ডে প্রথম অ্যাকিউমুলেটর লুপ: থ্রেডিং পর্যায়ে পাতলা শীটকে পার হতে দেওয়ার জন্য সেতু হিসাবে হাইড্রোলিক ফ্ল্যাপিং প্লেট, স্বয়ংক্রিয় মোডে, ফিডব্যাকের জন্য পিটের দেয়ালে বৈদ্যুতিক চোখ দিয়ে চিমটি খাওয়ানো এবং স্লিটিং গতি সিঙ্ক্রোনাইজ করতে লুপ পিটে স্টিল ট্রিপ জমা করুন।
  7. রোলার এবং সাইড গাইড টিপুন: স্লিটিং মেশিনের কেন্দ্রে স্টিলের স্ট্রিপকে অনুভূমিকভাবে এবং উল্লম্বভাবে গাইড করতে।স্টিলের স্ট্রিপের প্রস্থে ম্যানুয়ালি সাইড গাইড সামঞ্জস্য করুন।

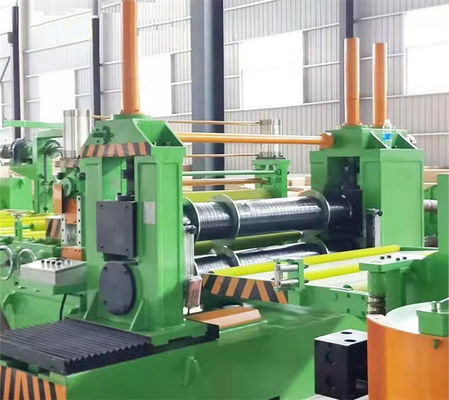

  8. প্রধান মেশিন, স্লিটিং মেশিন: একজোড়া সমান্তরাল ছুরির শ্যাফ্ট, একটি চলনযোগ্য স্লিটার স্ট্যান্ড, একটি ফিক্সড স্লিটার স্ট্যান্ড, স্ক্রু ডাউন মেকানিজম, ড্রাইভ এবং ট্রান্সমিশন ডিসি/এসি ড্রাইভার দ্বারা নিয়ন্ত্রিত।
  9. এজ স্ক্র্যাপ কয়লার: উইন্ড আপ এজ স্ক্র্যাপ, ঘর্ষণ চাকার মাধ্যমে সাইক্লয়েড মোটর দ্বারা উইন্ডিং টেনশন প্রদান করা হয়।
  10. 2# অ্যাকুমুলেটর লুপ পিট: 1# অ্যাকুমুলেটর পিটের সাথে একই কাঠামো, স্লিটিং এবং রিকোইলিংয়ের সিঙ্ক্রোনাস গতির গ্যারান্টি দেওয়ার জন্য, স্লিট স্ট্রিপগুলি কখনই লুপে আটকায় না।
  11. টান এবং গতি পরিমাপ ইউনিট: জলবাহী উল অনুভূত টাইপ বা রোলার টাইপ recoiling এর টান বিধান, recoiling আগে লাইন গতি পরিমাপ এনকোডিং.
  12. ডিফ্লেক্টর রোলার এবং প্রি বিভাজক: রিকোয়েল করার আগে, ক্রমানুসারে পৃথক ইস্পাত স্ট্রিপ এবং ম্যান্ড্রেল নিপার রিকোয়েল করার জন্য স্ট্রিপগুলির দিক নির্দেশনা করুন।
  13. ওভারআর্ম এবং রিকোয়লারকে আলাদা করা: হয় সীমলেস বা ওপেন সেগমেন্ট ম্যান্ড্রেল, ভাল রিকোলিং, কয়েলিং হাম্প ≤0.5 মিমি, প্রান্তের পার্থক্য ±0.10 মিমি নিশ্চিত করতে।
  14. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: সিমেন্স পিএলসি উচ্চ গতিতে কাজ করা স্লিটিং লাইন নিয়ন্ত্রণ করতে 200m/min.ü

পরামিতি:

স্লিটিং লাইন 0.2 -2 X 1250 150mpm পরামিতি
আসছে ইস্পাত কয়েল ID508mm, 610mm, OD1800mm, কয়েল ওজন 20T
সমাপ্ত শিশু কয়েল ID508mm, OD1800mm, কয়েল ওজন 20T সর্বোচ্চ
মা কয়েল প্রস্থ 300-1250 মিমি
শিশু কয়েল প্রস্থ 20 মিমি -600 মিমি
কাটার সংখ্যা 1 মিমি x 30 স্লিট;2 মিমি x 15 স্লিট
প্রধান মোটর স্লিটার 90KW + Recoiler 110KW
স্লিটার ছুরি ID205 x OD320 x 10/15 মিমি SKD11 HRC58-61
Recoiler mandrel বিজোড় ম্যান্ড্রেল
ঐচ্ছিক দ্রুত বিনিময় slitters, টার্নস্টাইল আনলোড
স্লিটিং গতি 0-100-150mpm সামঞ্জস্যযোগ্য
কনফিগারেশন সিমেন্স পিএলসি, পার্কার ড্রাইভ, ভিটরি ভালভ
স্লিটিং নির্ভুলতা স্লিট প্রস্থ ±0.1 মিমি;ক্যাম্বার ±0.1 মিমি/মি;bur 5% বেধ;রিকোয়েল হাম্প <0.5 মিমি



বিন্যাস:

উচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিন

উচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিনউচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিনউচ্চ গতির স্পষ্টতা ইস্পাত স্লিটিং লাইন পাতলা গেজ শীট স্লিটিং মেশিন
