কাস্টমাইজড স্লিটিং লাইন মেশিন হাই স্পিড শীট মেটাল কয়েল স্লিটিং লাইন

উচ্চ গতির শীট মেটাল কয়েল স্লিটিং লাইন কাস্টমাইজড

হাই স্পিড স্লিটিং লাইন মানে লাইন স্পিড 120 মি/মিন, 150 মি/মিন, সর্বোচ্চ 200 মি/মিনিট, প্লাস লোডিং, থ্রেডিং এবং আনলোড করার দক্ষ ডাউন সময় প্রায় 10 মিনিট, যেমন একটি 0.3 মিমি x 1250 মিমি 15T স্টিলের কয়েল স্লিট করুন 150 মিমি/মিনিট, 35 মিনিট লাগে, মোট 45 মিনিট, প্রতিটি 8 ঘন্টা 10 কয়েল 150T।

প্রতিটি ইউনিটের অক্ষর:

1. কয়েল স্টোরিং স্যাডল: স্যাডেলে একটি কয়েল রাখুন, কয়েল কার কয়েলের নীচে এসে উপরে উঠুন, যা ওভারহেড ক্রেনের কাজের সময় কমিয়ে দেয় এবং ক্রেন সরাসরি কয়েল গাড়িতে কয়েল রাখলে স্টিলের কয়েলের ক্ষতি হওয়া এড়ায়।
2. কয়েল লোডিং কার: হয় মেঝে টাইপ বা পিট টাইপ, আনকোয়েল ম্যান্ডরেলে কয়েল লোড করুন।

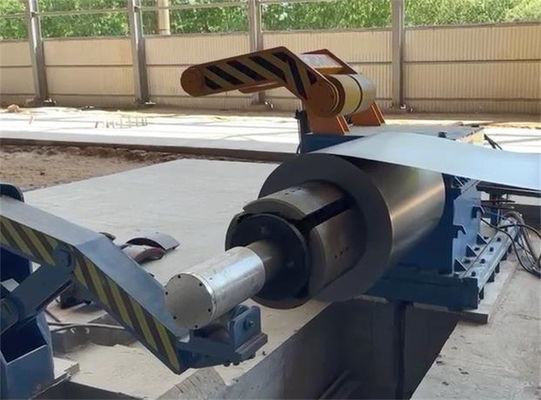

3. আনকয়লার: একক ম্যান্ড্রেল ক্যান্টিলিভার বা সাপোর্ট সহ শ্যাফ্ট এন্ড, 508 মিমি এর জন্য হাইড্রোলিক এক্সপেনশন ম্যান্ডরেল সঠিক, এবং বড় আইডি কয়েল আনকয়লার করতে অতিরিক্ত সেগমেন্ট বা রাবার হাতা ইনস্টল করতে পারে।ম্যান্ডরেলের উপর লোড বিভিন্ন মাত্রার কয়েলের সাথে পরিবর্তিত হয়।
4. কয়েল হেড প্রেস রোলার, পিলার খোঁচানো প্লেট: কুণ্ডলী মাথা খুলতে এবং চিমটি ফিডারে পাঠাতে একে অপরের সাথে সহযোগিতা করুন।
5. পিঞ্চ ফিডার এবং প্রিলেভেলার: থ্রেডিং পর্যায়ে কয়েল হেডকে স্লিটারের দিকে পাঠান, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনাস ক্রমাগত সঞ্চয়কারীতে শীট মেটাল পাঠান।
6. 1# গ্রাউন্ডে প্রথম অ্যাকিউমুলেটর লুপ: হাইড্রোলিক ফ্ল্যাপিং প্লেট যাতে শীটকে থ্রেডিং পর্যায়ে চলে যেতে দেয়, স্বয়ংক্রিয় মোডে, লুপিং নিয়ন্ত্রণ করতে পিটের দেয়ালে বৈদ্যুতিক সেন্সর সহ ফিডিং এবং স্লিটিং গতি সিঙ্ক্রোনাইজ করার জন্য পিটে স্টিল ট্রিপ জমা করে।
7. রোলার এবং সাইড গাইড টিপুন: স্লিটিং মেশিনের কেন্দ্রে স্টিলের স্ট্রিপকে অনুভূমিকভাবে এবং উল্লম্বভাবে গাইড করতে।

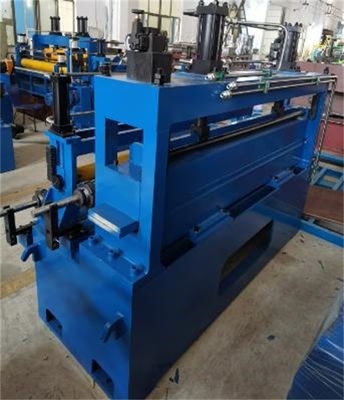

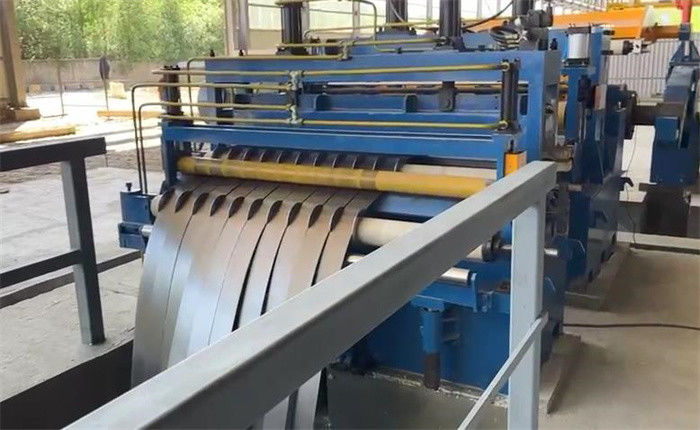

8. প্রধান মেশিন, স্লিটার: সমান্তরাল শ্যাফ্টগুলির একটি জোড়া, একটি চলনযোগ্য স্লিটার স্ট্যান্ড, একটি ফিক্সড স্লিটার স্ট্যান্ড, স্ক্রু ডাউন মেকানিজম, ড্রাইভ এবং ট্রান্সমিশন ডিসি / এসি ড্রাইভার দ্বারা নিয়ন্ত্রিত, অপারেটর ফিনিশড স্ট্রিপগুলির সাথে দ্বৈত শ্যাফ্টে ছুরি এবং স্পেসার ইনস্টল করে মাপ
9. এজ স্ক্র্যাপ উইন্ডার: উইন্ড আপ এজ স্ক্র্যাপ, উইন্ডিং টেনশন ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়।
10. 2# অ্যাকুমুলেটর লুপ পিট: 1# অ্যাকুমুলেটর পিটের সাথে একই কাঠামো, স্লিটিং এবং রিকোইলিংয়ের সিঙ্ক্রোনাস গতির গ্যারান্টি দেওয়ার জন্য, স্লিট স্ট্রিপগুলি কখনই লুপে আটকায় না।
11. টান এবং গতি পরিমাপ ইউনিট: জলবাহী উল অনুভূত টাইপ বা রোলার টাইপ recoiling এর টান বিধান, recoiling আগে লাইন গতি পরিমাপ এনকোডিং.
12. ডিফ্লেক্টর রোলার এবং প্রি বিভাজক: রিকোয়েল করার আগে, ক্রমানুসারে পৃথক ইস্পাত স্ট্রিপ এবং ম্যান্ড্রেল নিপার রিকোয়েল করার জন্য স্ট্রিপগুলির দিক নির্দেশনা করুন।
13. ওভারআর্ম এবং রিকোয়লারকে আলাদা করা: হয় সীমলেস বা ওপেন সেগমেন্ট ম্যান্ডরেল, ভাল রিকোলিং নিশ্চিত করতে, কয়েলিং হাম্প ≤0.5 মিমি, প্রান্তের পার্থক্য ±0.10 মিমি, ওভারআর্ম বিভাজক হাইড্রোলিকভাবে রিকোলিং কয়েলটি বড় হওয়ার সাথে সাথে উপরে উঠছে।
14. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: উচ্চ গতিতে কাজ করা স্লিটিং লাইন নিয়ন্ত্রণ করতে সিমেন্স পিএলসি।
15. হাইড্রোলিক স্টেশন এবং পাইপলাইন: সিমেন্স এসি পাম্প মোটর, ইউকেন পরিবর্তনশীল পিস্টন পাম্প এবং বিজোড় তেল পাইপ।

পরামিতি:

বিন্যাস:
