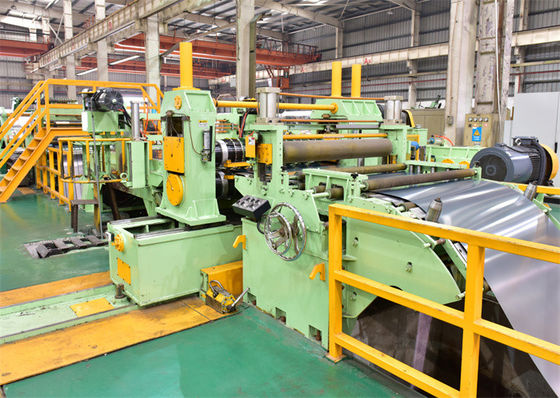

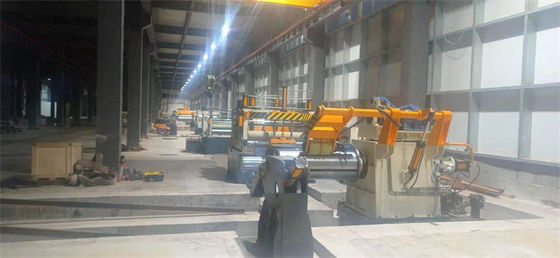

উচ্চ নির্ভুল ধাতু স্লিটিং লাইন ব্রাস কপার স্ট্রিপ স্লিটিং লাইন মেশিন 4 X 650
Product Details
উচ্চ নির্ভুলতা মেটাল স্লিটিং লাইন
,মেটাল স্লিটিং লাইন 4 X 650
,ব্রাস কপার স্ট্রিপ স্লিটিং লাইন মেশিন
উচ্চ নির্ভুলতা ব্রাস কপার স্ট্রিপ কাটার লাইন মেশিন
কপার স্ট্রিপ স্লিটিং তামার স্ট্রিপ তৈরি এবং প্রক্রিয়াকরণের একটি লিঙ্ক, ঢালাই, গরম রোলিং, ঠান্ডা রোলিংয়ের পরে চূড়ান্ত পর্যায়ে অবস্থিত।
কপার স্ট্রিপ গরম রোলিং থেকে তৈরি হয় প্রায় 15 মিমি বেধ পর্যন্ত, তামার কোল্ড রোলিং মিলটি প্রায় 3 মিমি শীট পেতে প্রথম রুক্ষ রোলিং মিল হবে,তারপর সূক্ষ্ম রোলিং মিল তামা স্ট্রিপ এবং এমনকি তামা ফয়েল তৈরি করে, তামার স্ট্রিপ ((ফয়েল) বেধ 0.08-4mm, 650mm মধ্যে প্রস্থ, তাই তামার স্ট্রিপ কাটা মেশিন ক্ষমতা 0.3-4 x 650, এবং তামার ফয়েল কাটা মেশিন 0.08-0.5 x 400mm
তামা (ব্রোঞ্জ, ব্রাস) এবং তামা খাদ স্ট্রিপ ব্যাপকভাবে ইলেকট্রনিক্স, অটোমোবাইল, বিদ্যুৎ, গৃহ সরঞ্জাম ইত্যাদি শিল্পে ব্যবহৃত হয় বৈদ্যুতিক উপাদান, আলো ধারক,ব্যাটারি ক্যাপ, বোতাম, সিল ইত্যাদি
লেআউট প্রক্রিয়াঃ
Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, টেনশনার→ওভারআর্ম বিভাজক,রিকলিং→কয়েল-ডসচার্জিং → হাইড্রোলিক কন্ট্রোল → বৈদ্যুতিক নিয়ন্ত্রণ
আসন্ন বিষয়বস্তু:
- তামা (C110/C120/C122/C144),
- হলুদ ব্রাস ((C260/C268/C272),
- লাল ব্রাস (C230/C220/C210)
- ব্রোঞ্জ (C510/C511/C519/C521/C524)
- স্ট্রিপ বেধঃ ০.৩ মিমি থেকে ৪.০ মিমি;
- স্ট্রিপ প্রস্থঃ 200 ′′ 680 মিমি
- রোলের অভ্যন্তরীণ ব্যাসঃ Φ508mm।
- রোলের বাইরের ব্যাসার্ধঃ Φ1300mm
- সর্বাধিক কয়েল ওজনঃ ৫০০০ কেজি।
সমাপ্ত পণ্যঃ
- স্লিট স্ট্রিপের প্রস্থঃ ১০ মিমি - ১০০ মিমি
- গর্তের প্রস্থের অসহিষ্ণুতাঃ +/- 0.05mm
- এজ ক্যামবারঃ +/-0.10mm/m
- রোলিং হাম্পঃ ০.৫ মিমি
- এজ বোরঃ ০.০১৫-০.২০ মিমি
রচনা এবং পরামিতিঃ
| না, না। | রচনা | প্যারামিটার |
| 1 | ফিডিং কয়েল গাড়ি | ৫টি |
| 2 | ডাবল ম্যান্ড্রেল আনরোলার | Φ508 মিমি, 5T লোড |
| 3 | পিনচ ফিডার এবং থ্রি রোলার লেভেলার | Φ১৬০ মিমি, ১৫ কিলোওয়াট |
| 4 | হাইড্রোলিক শেয়ার | ৩x৭০০ |
| 5 | পিট লুপ ১ | দৈর্ঘ্য ৩০০০ মিমি |
| 6 | সাইড গাইড এবং প্রেস রোলার | 100-700 মিমি প্রশস্ত |
| 7 | কাটার মেশিন | Φ180mm,55KW |
| 8 | প্রান্ত স্ক্র্যাপ উইন্ডার এবং স্ট্রিপস লেজ প্রেস | ৩ কিলোওয়াট x ২ |
| 9 | গর্তের এককুলেটর | দৈর্ঘ্য ৩০০০ মিমি |
| 10 | প্রি-সেপারেটর, টেনশনার, ব্যালেন্সিং রোলার | দ্বিগুণ পৃথক, উল অনুভূত টান, বেল্ট টান |
| 11 | ReCoiler (বিচ্ছেদ ডিস্ক, pusher সহ) |
Φ508mm, 55KW, 5T Φ300mm, 5T Φ২০০ মিমি, ৩টি Φ100mm, 1T |
| 12 | রোলস ট্রলি নির্গত | ৫টি |
| 13 | জলবাহী সিস্টেম | রেক্স্রোথ ভালভ, ইউকেন পাম্প |
| 14 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং টাচ স্ক্রিন |
কনফিগারেশনঃ
| অংশ | উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড |
| অক্ষ, অক্ষ, রোলার | 42CrMo,HB250-275 |
| স্লিটার বোর | 42CrMoforging, HB280-300, পৃষ্ঠ MF HRC50-55, কঠিন ক্রোম লেপ, পৃষ্ঠ পলিশিং |
| ফ্রেম, বেস | Q235-A,Q345 ((16Mn) ইস্পাত প্লেট ঝালাই, annealing চিকিত্সা |
| গিয়ারবক্সের দেহ | Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ঝাঁকুনি, প্রাইমার পেইন্টিং |
| গিয়ার: | 40Cr কাঠামোর ইস্পাত, HB240-255, দাঁত মুখ কঠিন, দাঁত মাউন্ট |
| Uncoiler Recoiler সেগমেন্ট: | 55# ঢালা ইস্পাত, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং |
| হাইড্রোলিক পাম্প | ইউকেন পিস্টন ভেরিয়েবল পাম্প |
| পিএলসি | সিমেন্স এস২০০ |
| লেয়ারিং | HRB, ZWZ, SKF |
| বায়ুসংক্রান্ত যন্ত্রাংশ | এয়ারট্যাক, এসএমসি |
