3x1600 200mpm যথার্থ স্লিটিং লাইন সুপার হাই স্পিড স্টিল কয়েল স্লিটিং লাইন মেশিন
Product Details
200mpm যথার্থ স্লিটিং লাইন
,3x1600 যথার্থ স্লিটিং লাইন
,স্টিল কয়েল স্লিটিং লাইন মেশিন
সুপার হাই স্পিড স্টিল কয়েল স্লিটিং লাইন 3 x 1600 200mpm
আমাদের নতুন ধরনের উন্নত স্লিটিং লাইন অনেক অংশে উন্নতি করে এবং উচ্চ গতি, স্থিতিশীলতা এবং নির্ভুলতা দেয়।
1. একক ম্যান্ড্রেল ডিকয়লার: অপারেটর প্যানেলে একটি বোতাম টিপুন, কেন্দ্রীয় লাইনে সহজেই কয়েল সামঞ্জস্য করতে কেন্দ্রীভূত করুন।
আংশিক কুণ্ডলী চেরা হলে, অবশিষ্ট কুণ্ডলী শীট আনকয়লারে ফিরে যেতে পারে
2. চিমটি খাওয়ানোর পাশাপাশি পিঞ্চ রোলার বিচ্যুতি নির্দেশিকা ভূমিকা পালন করে
3. সাইড গাইড ইউনিট: 1 ওভার 2 রোলার যোগ করুন, বায়ুমণ্ডলীয়ভাবে উপরের রোলারের নিচে চাপুন যাতে ইস্পাত স্ট্রিপ চ্যাপ্টাভাবে পাস হয়।
4. স্লিটার:
- উচ্চ নির্ভুলতা সরঞ্জাম ডিস্ক স্লিটিং ছুরি: SKD-11, HRC 60-62, ±0.003mm এর মধ্যে ছুরি বেধ সহনশীলতা।
- PU বৃত্তাকার ডিস্ক স্পেসার: স্পেসারের মতো ছুরি এবং ছুরি কুশনের মতো একই নির্ভুলতা।
- পাতলা শীট কাটার জন্য কাঠের প্লেট স্পেসার পাওয়া যায়
- slitting সরঞ্জাম বিন্যাস প্রোগ্রাম slitting আনুষাঙ্গিক পরিবর্তন সহজ করে তোলে.
- আমরা এক্সচেঞ্জ বেসে একে অপরের সাথে স্বয়ংক্রিয়ভাবে বিনিময় করার ডাবল স্লিটার হেডের বিকল্পও দিই, একটি স্লিটার অনলাইনে কাজ করছে যখন কর্মীরা অন্য স্লিটারে ছুরির সরঞ্জামগুলি ব্যবস্থা করতে পারে, স্বয়ংক্রিয়ভাবে সাজানো ছুরি ক্লিয়ারেন্স চেক করে।
5. স্ক্র্যাপ ওয়াইন্ডার: গ্রাহকের ইচ্ছা অনুযায়ী উল্লম্ব ঘুর বা অনুভূমিক ঘুর
6. প্রাক বিভাজক এবং টেনশনকারী: সমস্ত পৃথককারী শ্যাফ্ট একই এবং সহজেই ভেঙে ফেলা এবং ইনস্টল করা হয়।
টেনশনের বিধান হল পরিবর্তনশীল পিস্টন পাম্প হাইড্রোলিক সিস্টেম, উপরে দুটি হাইড্রোলিক সিলিন্ডার ভারসাম্য চাপ দেয়।
7. পোস্ট শিয়ার এবং ডিফ্লেক্টর রোলার: পোস্ট শিয়ার অনিয়মিত স্ট্রিপ লেজ কেটে দেয়, রিকোয়লারে প্যাকিং সহজ করে।
ডিফ্লেক্টর রোলারে এনকোডার স্লিটিং দৈর্ঘ্য ট্র্যাক করে এবং টাচ স্ক্রিনে দেখায়।
8. হাইড্রোলিক পাইপিং ক্ল্যাম্প লক টাইপ, কঠিন কাঠামো এবং ইনস্টল করা এবং ভেঙে ফেলা সহজ গ্রহণ করে।
মেশিন তৈরির আমাদের নীতি:
1/ প্রতিটি স্লিটিং মেশিন কাস্টমাইজ করা হয়
2/ স্লিটিং লাইনের প্রতিটি অংশ উন্নত করতে থাকুন
3/ অপারেশনের সুবিধার কথা বিবেচনা করে
4/ পুরো স্লিটিং লাইনের মসৃণ চলমান নিশ্চিত করুন
5/ নিরাপত্তা নোট চিহ্নিত করা হয়.
পরামিতি:
| কাঁচামাল | সমাপ্ত পণ্য | টুলস | শক্তি | ক্ষমতা |
| মা কয়েল | শিশুর কয়েল | |||
| আইডি 508 মিমি | আইডি 508 মিমি | ডিস্ক ছুরি ID220 x OD330 x 10 মিমি |
স্লিটার 132KW |
দ্রুততা 0-200 মি/মিনিট |
| OD 2000 মিমি | OD 2000 মিমি | ছুরি স্পেসার ID220x OD260 |
recoiler 160KW | নির্ভুলতা +/-0.10 মিমি |
| ওজন 25T | ওজন 25T | বিভাজক ID85 x OD180mm |
মোট 380KW |
ক্যাম্বার 0.5 মিমি/মি |
| পুরুত্ব 0.3-3 মিমি |
স্ট্রিপ 1 মিমি x 30 স্লিট, 3 মিমি x 12 স্লিট | টেনশন প্যাড 1350 x 400 মিমি |
কুঁজ: |
|
| প্রস্থ 300-1600 মিমি |
প্রস্থ 20-600 মিমি |
নাইলন স্পেসার: ID85 x OD100 মিমি |
রচনা এবং পরামিতি:
| না. | গঠন | পরামিতি |
| 1 | ফিডিং কয়েল গাড়ি | 25T |
| 2 | ডাবল mandrel uncoiler | Φ508 মিমি, 25T লোড |
| 3 | পিঞ্চ ফিডার এবং পাঁচটি রোলার লেভেলার | Φ160 মিমি, 30KW |
| 4 | হাইড্রোলিক শিয়ার | 3 x 1600 |
| 5 | পিট অ্যাকিউমুলেটর ১ | 3000 মিমি দৈর্ঘ্য |
| 6 | সাইড গাইড এবং প্রেস রোলার | 300-1600 মিমি প্রশস্ত |
| 7 |

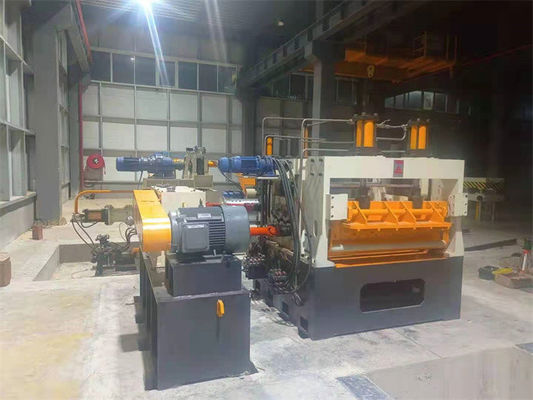

স্লিটিং মেশিন |
Φ220 মিমি, 132KW +4KW x 3 |
| 8 | প্রান্ত স্ক্র্যাপ উইন্ডার এবং স্ট্রিপস লেজ টিপুন | 7.5KW x 2 |
| 9 | পিট সঞ্চয়কারী 2 | 4000 মিমি দৈর্ঘ্য |
| 10 | প্রাক-বিভাজক, টেনশনকারী, ব্যালেন্সিং রোলার |
দুবার আলাদা করে, উল টান অনুভব করল |

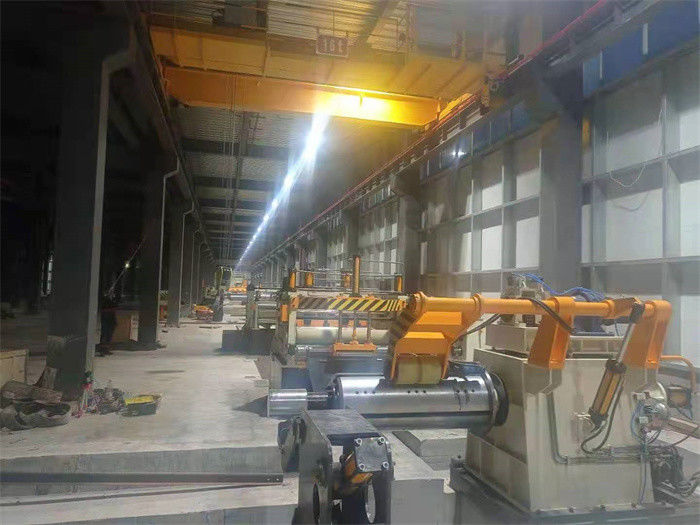

| 11 | ReCoiler (বিচ্ছিন্ন ডিস্ক, পুশার সহ) | Φ508mm, 160KW, 25T লোড |
| 12 | কয়েল ডিসচার্জিং গাড়ি | 25T |
| 13 | জলব কাঠামো | রেক্সরথ ভালভ, ইউকেন পাম্প |
| 14 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং টাচ স্ক্রিন |
