SUS304 SUS201 স্টেইনলেস স্টীল স্লিটিং মেশিন 0.3-3 X 1250
Product Details
SUS201 স্টেইনলেস স্টীল স্লিটিং মেশিন
,SUS304 স্টেইনলেস স্টীল স্লিটিং মেশিন
,ss কয়েল স্লিটিং মেশিন 3 X 1250
গরম বিক্রয় স্টেইনলেস স্টীল কাটার মেশিন (SUS304 SUS201 0.3-3 X 1250)
উচ্চ নির্ভুলতা স্টেইনলেস স্টীল কয়েল slicing লাইন খুব শক্তিশালী এবং খুব নির্ভুল হতে হবে। সাধারণ কার্বন ইস্পাত তুলনায় আয়তন শক্তি ≤350Mpa টানাই শক্তি ≤550Mpa,স্টেইনলেস স্টীল শীট শক্তি উচ্চতর, প্রবাহ শক্তি ≤550Mpa টান শক্তি≤780Mpa. স্টেইনলেস স্টীল শীট উচ্চ মানের ইস্পাত, তার পৃষ্ঠ উজ্জ্বল এবং মসৃণ, কাটা প্রক্রিয়া ভাল সুরক্ষিত করা উচিত,সমস্ত ট্রান্সমিশন রোলার পিইউ কাঁচা আবৃত হবে.
SUS304 SUS201 0.3-3 X 1250 হল গরম বিক্রয় স্লিটিং মেশিন, আসন্ন উপাদান এবং বাজেট পরিকল্পনায় গ্রাহকের চাহিদা পূরণ করে।
বৈশিষ্ট্য
1. খুব শক্তিশালী decoiler এবং coil খোলার প্রেস রোল এবং peeler shoveling প্লেট, স্টীল স্ট্রিপ আউট টানা সময় স্টীল coil স্থিতিশীল রাখা, এবং পিনচ খাওয়ানো সরঞ্জাম মধ্যে স্ট্রিপ মাথা পাঠাতে।
2.Slitter: slitter stands, shafts, knives are larger and stronger than normal slitter. ড্রাইভ মোটর শক্তি স্বাভাবিক মডেল slitter তুলনায় প্রায় 50% বেশি।
3. সমস্ত ট্রান্সমিশন রোলারগুলি পিইউ কাঁচা লেপযুক্ত যাতে এসটিএস শীট পৃষ্ঠটি স্ক্র্যাচ থেকে রক্ষা পায়।

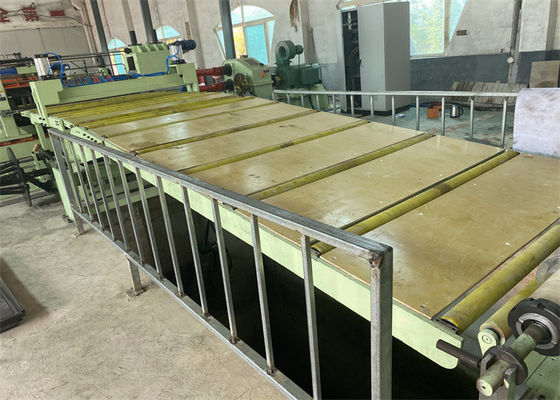

4.অ্যাককুলেটর পিট লুপ দীর্ঘ এবং যথেষ্ট গভীর স্টিলের স্ট্রিপ জমা নিশ্চিত করার জন্য.
5.টেনশন প্রভিশন ইউনিট রোলার এবং উল উভয় felt to provide adjustable stable tension for recoiling.
6.Recoiler এর পোর্টাল ফ্রেম টাইপ ওভার আর্ম বিভাজক রয়েছে, উপরে থেকে চাপতে বিভাজক স্ট্রিপ।
7. কটা গতি সাধারণত 80m/min মধ্যে সীমাবদ্ধ করা হয়.
8এইচ১৩কে, এসএলডি ইত্যাদির বিশেষ উপকরণ দিয়ে ছুরি কাটা হবে।
9হাইড্রোলিক সিস্টেম, যেমন হাইড্রোলিক সিলিন্ডার, ভালভ, শক্তিশালী এবং আরো টেকসই হওয়া উচিত।
কাটার নির্ভুলতা:
- গর্তের প্রস্থের সহনশীলতাঃ ০.১০ মিমি; গর্তের প্রস্থ <৩০০ মিমি, বেধ <১.২ মিমি, গর্তের প্রস্থের সহনশীলতা ০.০৫ মিমি;
- স্লিট ক্যাম্বারঃ 300 মিমি এর চেয়ে প্রশস্ত স্ট্রিপের জন্য ₹ 0.5 মিমি / এম, ₹ 1.0 মিমি / এম < 300 মিমি স্ট্রিপের জন্য। মাদার কয়েল প্রান্তের 100 মিমি এর মধ্যে প্রান্তের স্ট্রিপগুলি সীমাবদ্ধতার মধ্যে নেই।
- বার্সঃ ০.০৫ মিমি, অথবা বলো, ১ মিমি বেধের বেশি স্ট্রিপের ৫% এর বেশি নয়, ধারালো ছুরি এবং সঠিক ছুরি ফাঁক অবস্থার অধীনে স্থিতিশীল গতিতে কাটা।
- Recoil staggering ± 0.5mm (স্থিতিশীল গতিতে, গতি পরিবর্তন এত দ্রুত নয়
- রিভিল টুরিফর্মঃ ০±২.০ মিমি (সর্বোচ্চ রোলিং ব্যাসার্ধে)
বিন্যাস প্রক্রিয়াঃ

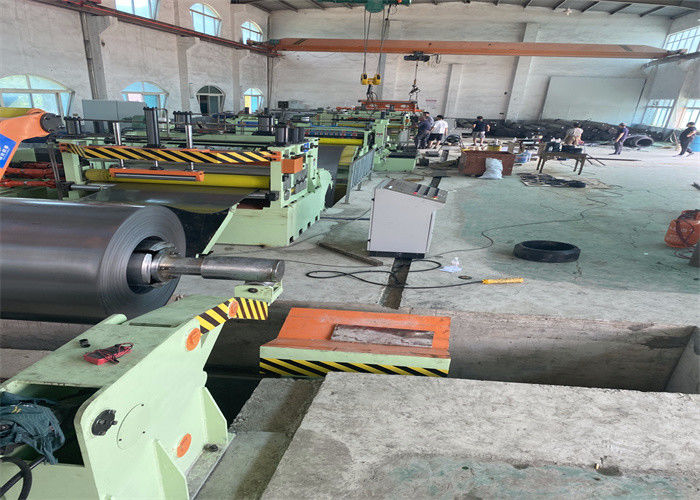

কয়েল প্রস্তুতি সেল, কয়েল লোডিং গাড়ি, প্রেস রোলার সহ একক ম্যান্ড্রেল আনকোলার, কয়েল হেড পিলার, পিনচ ফিডার এবং 5 রোলার প্রি-লেভেলার, শিয়ার, পিট লুপ 1, সাইড গাইড, স্লিটার, স্ক্র্যাপ উইন্ডার,পিট লুপ ২, টেনশনার এবং প্রাক-বিভাজক, পোস্ট-শিয়ার এবং ডিফ্লেক্টর রোলার, ওভার-আর্ম বিভাজক সহ রিকোলার, কয়েল ডিসচার্জিং গাড়ি, (ট্রিস্টাইল)
পরামিতিঃ
| স্লিটিং লাইন ০.৩-৩ এক্স ১২৫০ ১২০ এমপিএম | পরামিতি |
| আসছে ইস্পাত রোলস | ID508mm, 610mm, OD1800mm, কয়েল ওজন 20T |
| শেষ শিশুর রোলস | ID508mm, OD1800mm, কয়েল ওজন 20T সর্বোচ্চ |
| মাদার কয়েল প্রস্থ | 300-1250 মিমি |
| বেবি কয়েল প্রস্থ | 30 মিমি -600 মিমি |
| কাটা সংখ্যা | 1 মিমি x 30 স্লিট; 3 মিমি x 10 স্লিট |
| প্রধান মোটর | স্লিটার ১১০ কেডব্লিউ + রিকোলার ১৩২ কেডব্লিউ |
| স্লিটার ছুরি | ID220 x OD340 x 15mm SKD11 HRC58-61 |
| রিকোলার ম্যান্ড্রেল | সিলসিল ম্যান্ড্রেল |
| বাছাই | দ্রুত বিনিময় slitters, আনলোডিং turnstile |
| স্প্লিটিং গতি | 0-120 এমপিএম নিয়মিত |
| কনফিগারেশন | সিমেন্স পিএলসি, পার্কার ড্রাইভ, রেক্সরথ ভালভ |
| কাটার নির্ভুলতা | স্লিট প্রস্থ ±0.10mm; ক্যামবার ±0.1mm/m; bur 5% বেধ; recoil hump<0.5mm |
কনফিগারেশনঃ
| অংশ | উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড |
| অক্ষ, অক্ষ, রোলার | 42CrMo,HB250-275 |
| স্লিটার বোর | 42CrMoforging, HB280-300, পৃষ্ঠ MF HRC50-55, কঠিন ক্রোম লেপ, পৃষ্ঠ পলিশিং |
| ফ্রেম, বেস | Q235-A,Q345 ((16Mn) ইস্পাত প্লেট ঝালাই, annealing চিকিত্সা |
| গিয়ারবক্সের দেহ | Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ঝাঁকুনি, প্রাইমার পেইন্টিং |
| গিয়ার: | 40Cr কাঠামোর ইস্পাত, HB240-255, দাঁত মুখ কঠিন, দাঁত মাউন্ট |
| Uncoiler Recoiler সেগমেন্ট: | 55# ঢালা ইস্পাত, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং |
| হাইড্রোলিক পাম্প | ইউকেন পিস্টন ভেরিয়েবল পাম্প |
| পিএলসি | সিমেন্স এস২০০ |
| লেয়ারিং | HRB, ZWZ, SKF |
| বায়ুসংক্রান্ত যন্ত্রাংশ | এয়ারট্যাক, এসএমসি |
