Q235 S355 ইস্পাত কয়েল স্লিটিং লাইন মেশিন হেভি গেজ স্লিটিং লাইন 14 X 2000

Q235 S355 স্টিলের কয়েল 14 x 2000 এর জন্য ভারী গ্যাজেজ স্লিটিং লাইন

3-14 মিমি পুরু রোল প্লেটটি দৈর্ঘ্য দিকের দিকে কাটাতে (বা উচ্চ প্রসার্য ভারী গেইজ কাটা, যেমন 2-8 মিমি) ইত্যাদি, কাটার মেশিনটি শক্তিশালী মেশিন কাঠামোর সাথে ভারী বোঝা বহন করবে!

ভারী গ্যাজ কাটা লাইন স্বয়ংক্রিয়তা স্তর উচ্চ হতে হবে, কারণ ম্যানুয়াল অপারেশন ভারী মেশিনের জন্য সম্ভব হবে না, সব সমন্বয় স্বয়ংক্রিয় হতে হবে, যেমন কয়েল মাথা threading,কেন্দ্রীয় গাইড, স্ক্র্যাপ রাইন্ডিং, বিভাজক পরিবর্তন, কয়েল লোডিং এবং আনলোডিং, ইত্যাদি

স্পষ্টতই ভারী গেইজ কাটা লাইন একটি বড় বিনিয়োগ, তার অ্যাপ্লিকেশন ভারী গেইজ ইস্পাত coils কাটা, কম কার্বন ইস্পাত বা কম খাদ ইস্পাত,হয়তো তার কাটা সংখ্যা এত বেশি নয় কারণ বেধ গেজ স্ট্রিপ প্রস্থ ছোট হবে না.

বৈশিষ্ট্যঃ

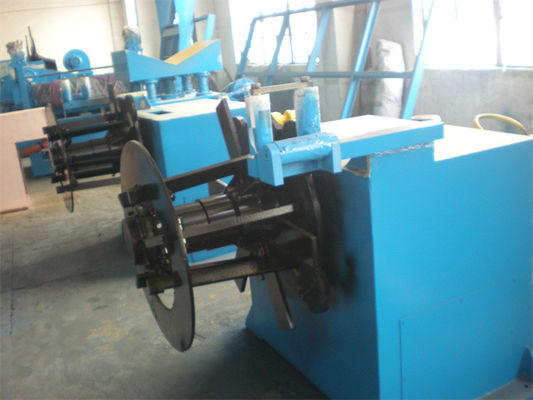

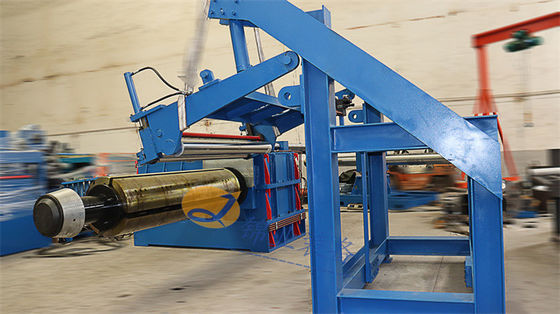

1. বড় বেফেল ডাবল কন আনকোলারঃ ঘন ইস্পাত কয়েল প্লেটগুলি প্রায়শই বড় বাইরের ব্যাসার্ধের সাথে ভারী হয়, সর্বাধিক কয়েল ওজন 30-40T হতে পারে এবং বাইরের ব্যাসার্ধ প্রায় 2200 মিমি পর্যন্ত হয়।অভ্যন্তরীণ কয়েল ব্যাসার্ধ এত নিয়মিত নয়, একটি ডিম্বাকৃতির চেহারা, বিপরীত দুটি শঙ্কু mandrels সহজে ভিতরে coil সমর্থন করতে পারেন।

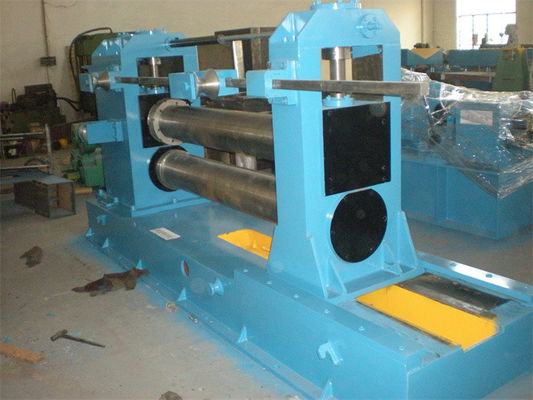

2. কাটা আগে শক্তিশালী প্রাক সমতলকরণঃ ঘন প্লেট রোলিং লাইন রোলস হয়ে ওল্ড আপ করা হয়, স্ট্রিপ এর রোলিং ব্যাসার্ধ শক্তিশালী, শক্তিশালী সমতলকরণ সমতল রোল বাঁকানো ব্যাসার্ধ হতে সমতল করতে পারেন,পরবর্তীতে কাটাতে প্রস্তুত।
3. মোটরযুক্ত সামঞ্জস্যের পাশের গাইডঃ প্যানেলের বোতামে চাপ দিয়ে বেধ পরিমাপের শীটের জন্য পাশের গাইড সামঞ্জস্যটি মোটরযুক্ত হয়।

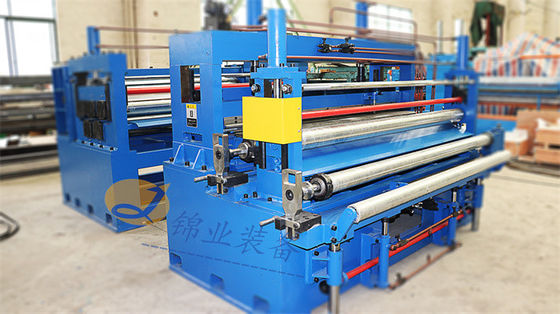

4. Slitter এবং recoiler: কাঠামো স্বাভাবিক হিসাবে একই, অনেক শক্তিশালী, এবং কিছু অংশ বিশেষ উপাদান গ্রহণ। পিএলসি নিয়ন্ত্রণ দ্বারা সিঙ্ক্রোনাইজেশন মধ্যে কাজ slitting এবং recoiling।
5. প্রতিটি পাশে দুটি স্ক্র্যাপ উইন্ডারঃ স্বাধীনভাবে একটি বড় এসি ফ্রিকোয়েন্সি মোটর দ্বারা চালিত, স্ক্র্যাপ উইন্ডিং স্থানচ্যুতি সঙ্গে।
6. পাঁচটি রোল টেনসারঃ পাঁচটি রোল টেনশন 3 2 রোল কাঠামোর উপর, স্টিলের স্ট্রিপগুলিকে স্থিতিশীল রিকলিং টেনশনের অধীনে ঘনিষ্ঠভাবে রাখা

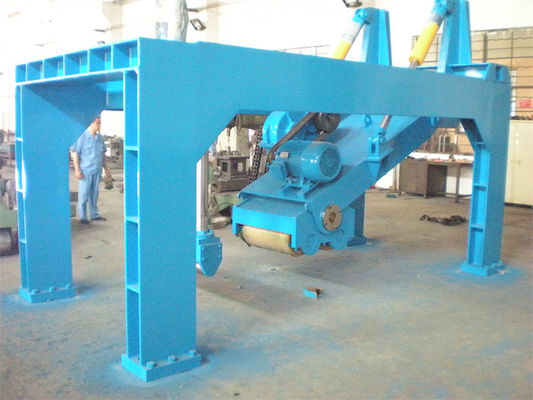

7. রিকুলারের উপরে প্রেস ফ্রেমকে আলাদা করার স্ট্রিপঃ অবিচ্ছিন্ন রিকুলিং নিশ্চিত করার জন্য, প্রতিটি স্ট্রিপকে নীচের স্তরের উপরে একটি স্তরকে শক্তভাবে ধরে রাখা উচিত,হাইড্রোলিক বিভাজক প্রেস ফ্রেম দৃঢ়ভাবে ভিত্তি উপর দাঁড়ানো, দুটি হাইড্রোলিক সিলিন্ডার দ্বারা পিছিয়ে স্ট্রিপগুলিতে বিভাজক শ্যাফ্ট চাপানো।
8. বৈদ্যুতিক নিয়ন্ত্রণঃ কেন্দ্রীয় কন্ট্রোল ক্যাবিনেট ড্রাইভের পাশে কাটার মেশিনের পিছনে অবস্থিত, অপারেটর প্যানেলগুলি মেশিনের সামনে অবস্থিত, যার স্পর্শ পর্দা এবং সিমেন্স পিএলসি রয়েছে।
9. হাইড্রোলিক পাওয়ার প্যাক দুটি স্টেশন হবে, একটি লাইনের সামনের পর্যায়ে, অন্যটি পিছনের পর্যায়ে।

 রচনা এবং পরামিতিঃ

বিন্যাসঃ
