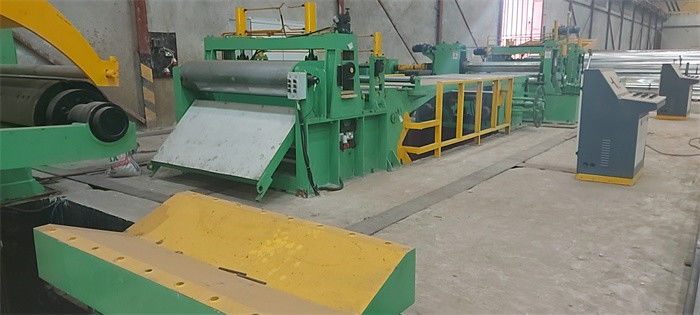

লাইট গেজ উচ্চ গতির যথার্থ স্লিটিং লাইন 0.3-3 X 1250

হালকা গেজের জন্য হট সেল প্রিসিশন স্লিটিং লাইন (0.3-3 X 1250)

লাইট গেজ শীট স্লিটিং লাইনে হট সেল মডেল রয়েছে,0.3-3 X 1250, স্লিটিং গতি সাধারণত 120 মি/মিনিট, প্রক্রিয়া ব্যবস্থা করা হয়সময় কমাতে, একটি কয়েলের জন্য লোডিং, থ্রেডিং এবং আনলোড করার সময় 10 মিনিটের মধ্যে শেষ করা যেতে পারে।সাধারণত 15T কয়েলের 30-40 মিনিট প্রয়োজন, প্রতিদিন 8 ঘন্টা 200T উত্পাদন করতে পারে।

লাইট গেজ মেটাল হাই স্পিড হাই প্রিসিশন স্লিটিং লাইনে সুনির্দিষ্টভাবে ডিজাইন করা, মেশিন করা, একত্রিত এবং ইনস্টল করার বৈশিষ্ট্য রয়েছে, আমরা রাশিয়া (2 সেট), কাজাখস্তান (2 সেট), কোস্টা রিকা (1 সেট), এল সালভাদর (1 সেট) এ 3 x 1250 স্লিটিং লাইন সরবরাহ করেছি , কলম্বিয়া (1 সেট), তানজানিয়া (1 সেট), নাইজেরিয়া (1 সেট), ফিলিপাইন (2 সেট), ইত্যাদি।

রচনা এবং বিন্যাস

কয়েল প্রস্তুতকারী স্যাডল, কয়েল লোডিং কার, আনকয়লার, কয়েল হেড ওপেনার, পিঞ্চ ফিডার এবং প্রি-লেভেলার, শিয়ার, পিট অ্যাকুমুলেটর 1, এন্ট্রি গাইড, স্লিটার, স্ক্র্যাপ ওয়াইন্ডার, পিট অ্যাকুমুলেটর 2, টেনশনার এবং প্রি-সেপারেটর, পোস্ট শিয়ার এবং ডিফ্লেক্টর রোলার , ওভারআর্ম সেপারেটর সহ রিকোয়লার, কয়েল ডিসচার্জিং কার, (টার্নস্টাইল)

• 1. কুণ্ডলী সঞ্চয় করার স্যাডল: স্যাডেলে কয়েল প্রস্তুত রাখুন, কয়েল গাড়ি কয়েলের নীচে এসে এটিকে উপরে তুলুন
• 2. কয়েল লোডিং কার: হয় মেঝে টাইপ কয়েল কার বা পিট টাইপ, লোড কয়েল অনকয়েল ম্যান্ডরেলে।
• 3. একক mandrel uncoiler: স্ট্যান্ডার্ড Ф508mm জন্য হাইড্রোলিক সম্প্রসারণ mandrel, এবং বড় আইডি কয়েল আনকোয়েল করতে অতিরিক্ত সেগমেন্ট বা রাবার হাতা ইনস্টল করতে পারেন।
• 4. কুণ্ডলী মাথা প্রেস বেলন, পিলার shoveling প্লেট: কুণ্ডলী মাথা খুলুন এবং চিমটি ফিডার মধ্যে মাথা পাঠান.
• 5.পিঞ্চ ফিডার, 3রোলস লেভেলার, ফ্রন্ট শিয়ার: থ্রেডিং-এ কয়েল হেডকে স্লিটারে এগিয়ে পাঠান, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনাস ক্রমাগত 1# অ্যাকুমুলেটর লুপে স্ট্রিপ পাঠান।
• 6.1# অ্যাকিউমুলেটর লুপ: হাইড্রোলিক ফ্ল্যাপিং প্লেট ব্রিজ হিসাবে পাতলা শীটকে থ্রেডিং পর্যায়ে যেতে দেয়, স্বয়ংক্রিয় মোডে, চুমকি খাওয়ানো এবং স্লিটিং গতি সিঙ্ক্রোনাইজ করতে লুপ পিটে স্টিল ট্রিপ জমা করে।
• 7. রোলার এবং সাইড গাইড প্রেস করুন: স্লিটারের কেন্দ্রে স্টিলের স্ট্রিপকে অনুভূমিকভাবে এবং উল্লম্বভাবে গাইড করতে।
• 8. স্লিটার: সমান্তরাল ছুরি শ্যাফ্ট, একটি চলনযোগ্য স্লিটার স্ট্যান্ড, একটি নির্দিষ্ট স্লিটার স্ট্যান্ড, স্ক্রু ডাউন মেকানিজম, মোটর এবং ট্রান্সমিশনের পাশাপাশি উচ্চ নির্ভুলতা স্লিটিং সরঞ্জাম অন্তর্ভুক্ত করুন।
• 9. এজ স্ক্র্যাপ উইন্ডার: এজ স্ক্র্যাপ উইন্ড আপ, ইনভার্টার দ্বারা নিয়ন্ত্রিত মোটর দ্বারা উইন্ডিং টেনশন প্রদান করা হয়।
• 10.2# অ্যাকুমুলেটর লুপ পিট: 1# অ্যাকুমুলেটর পিটের সাথে একই কাঠামো, স্লিটিং এবং রিকোয়েলিংয়ের সিঙ্ক্রোনাস গতির গ্যারান্টি দেওয়ার জন্য, স্লিট স্ট্রিপগুলি কখনই লুপে আটকায় না।
• 11. প্রেস রোলার, টেনশন, পোস্ট শিয়ার: প্রেস স্লিট স্ট্রিপ, হাইড্রোলিক উল অনুভূত টাইপ বা রোলার টাইপ টেনশন রিকোইলিং এর বিধান, কাটা স্ট্রিপ লেজ সমতল।
• 12. প্রি বিভাজক এবং ডিফ্লেক্টর রোলার: রিকোয়েল করার আগে, ক্রমানুসারে আলাদা স্টিলের স্ট্রিপ এবং ম্যান্ড্রেল গ্রিপার রিকোয়েল করার জন্য স্ট্রিপগুলি ডিফ্লেক্ট করুন।

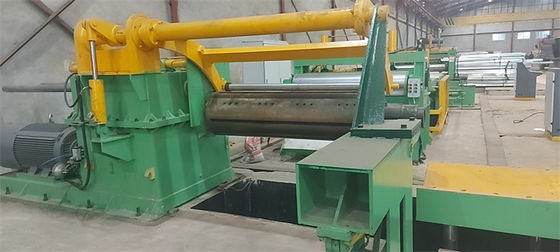

• 13. ওভারআর্ম এবং রিকোয়লারকে আলাদা করা: হয় বিজোড় বা খোলা সেগমেন্ট ম্যান্ড্রেল, কুণ্ডলী সুন্দরভাবে স্ট্রিপ করে।
• 14. কয়েল আনলোডিং কার: রিকোয়েল ম্যান্ড্রেল থেকে স্লিট কয়েল আনলোড করুন।
• 15. হাইড্রোলিক সিস্টেম: হাইড্রোলিক পাওয়ার প্যাক, ভালভ, পাইপ এবং জয়েন্টগুলি
• 16. ইলেকট্রিক কন্ট্রোল সিস্টেম: সিমেন্স পিএলসি স্লিটিং লাইনের কাজ নিয়ন্ত্রণ করতে।

পরামিতি

বিন্যাস অঙ্কন
