হাই স্পিড স্টিল শীট কাট টু লেংথ লাইন মেশিন লাইট গেজ 3 মিমি নিচে

উচ্চ গতির ইস্পাত শীট দৈর্ঘ্য লাইন হালকা গেজ কাটা

হালকা গেজ ইস্পাত শীট দৈর্ঘ্য লাইনে কাটা উচ্চ গতির উচ্চ নির্ভুলতা, ধাতব শীট তৈরির উদ্ভিদে জনপ্রিয়।

0.3 থেকে 3.0 মিমি পুরুত্বের স্টিলের কয়েলের জন্য, সাধারণত কোল্ড রোল্ড স্টিল, গ্যালভানাইজড স্টিল, প্রি-পেইন্টেড স্টিল, আনকোয়েলিং, লেভেলিং এবং কাটিং টু দৈর্ঘ্য প্রক্রিয়ার জন্য উচ্চ গতির প্রয়োজন হয়:

1/ দ্রুত কাটিয়া গতি:

দ্রুত স্টপ কাটিংয়ের ক্ষেত্রে, শীটটি নির্দিষ্ট দৈর্ঘ্যে উপরে এবং নিচের দিকে এবং দ্রুত কাট শীট বন্ধ করে দেয়

2/ দ্রুত চলমান গতি

শীট যত দ্রুত সম্ভব কাটা এবং স্ট্যাক করা সঞ্চালিত হয়.

দ্রুত স্টপ শিয়ার একটি নির্দিষ্ট সময় কভার করে, চলমান দৈর্ঘ্য ত্বরণ, পূর্ণ গতি এবং হ্রাস দ্বারা গঠিত, আসুন একটি গড় গতি বলি, প্রতিটি শীট তৈরির পুরো সময় কাটার সময়, শীট দৈর্ঘ্য এবং গড় গতি নির্ধারণ করা হবে।

গঠন

• 1. কুণ্ডলী সঞ্চয় স্যাডল, কয়েক কয়েল সংরক্ষণ করুন
• 2. কুণ্ডলী লোডিং গাড়ী.আনকোলারে একটি কয়েল আনলোড করুন
• 3. একক mandrel uncoiler: মান Ф508mm জন্য জলবাহী সম্প্রসারণ mandrel.
• 4. কয়েল হেড স্নাবার রোলার, পিলার খোঁচানো প্লেট: কয়েল হেড খুলতে এবং চিমটি ফিডারে মাথা পাঠাতে

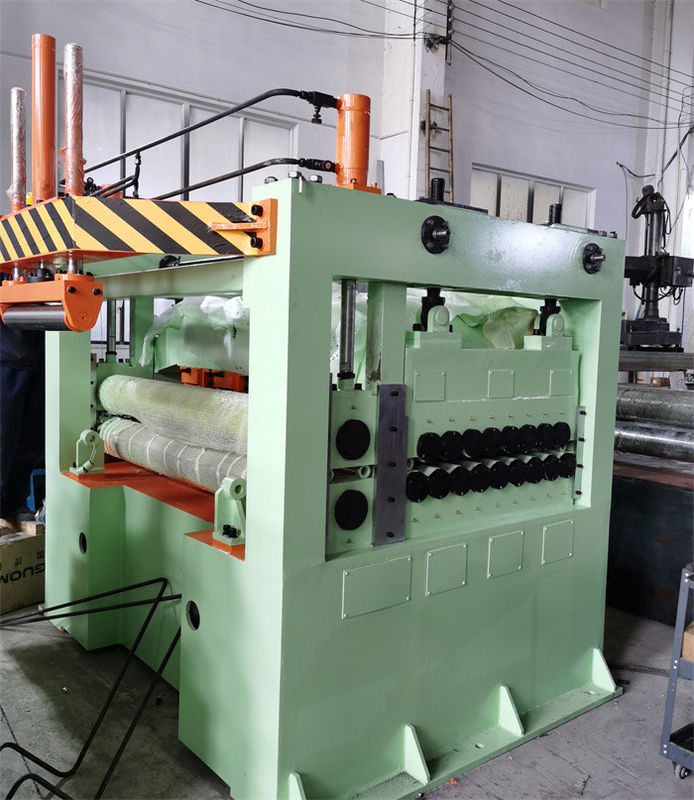

• 5.2+17 রোলার লেভেলার: 4Hi বা 6Hi, ব্যাক টেনশন লেভেলার এবং আনকয়লারের মধ্যে উপকারী।
• 6. পিট অ্যাকিউমুলেটর: থ্রেডিং পর্যায়ে দোলাতে ব্রিজ কয়েল শীটকে অতিক্রম করার জন্য পিটকে ঢেকে দেয়, স্বয়ংক্রিয়ভাবে চলমান পর্যায়ে গর্তে শীট জমা হয়।
• 7. সার্ভো দৈর্ঘ্য পরিমাপ (এবং ফিল্ম লেমিনেটিং): সার্ভো দৈর্ঘ্য পরিমাপ (একজোড়া চিমটি রোলার বা 2+5+2 রোলার কাঠামো সার্ভো মোটর এবং কন্ট্রোলার দ্বারা চালিত), ফিল্ম লেমিনেট করার জন্য PU প্রলিপ্ত পিঞ্চ রোলার সহ

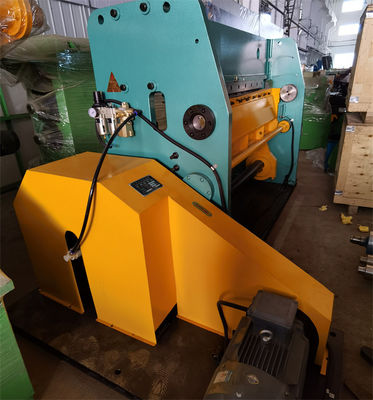

• 8. বায়ুসংক্রান্ত ফাস্ট স্টপ শিয়ার: ক্র্যাঙ্ক শ্যাফ্ট নীচে থেকে উপরে, নিম্ন ব্লেড ভি আকৃতিতে কাটা।
• উপরের ব্লেড এবং লোয়ার ব্লেডের মধ্যে ফাঁক সহজেই সামঞ্জস্য করা হয়।
• 9. বেল্ট পরিবাহক: স্ট্যাকারে সমাপ্ত শীটগুলি পৌঁছে দিন

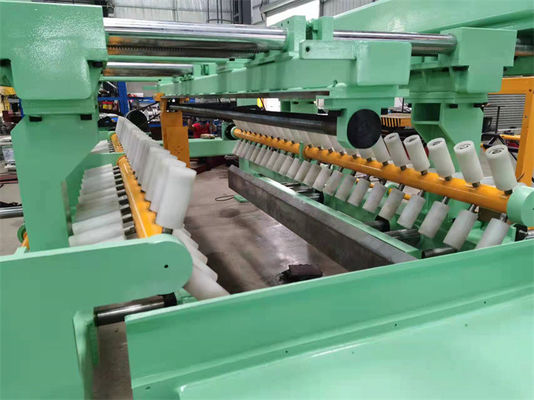

• 10. স্ট্যাকার: স্ট্যাকিং লোড 5T।
• 11. শীট কার: শীট বিতরণ, তারপর প্যাকিং.দুটি গাড়ি হতে পারে, একটি কাজ করছে এবং অন্যটি অপেক্ষা করছে।
• 12.হাইড্রোলিক সিস্টেম: 7.5KW গিয়ার পাম্প 12Mpa চাপ প্রদান করে।
• 13. ইলেকট্রিক কন্ট্রোল সিস্টেম: সম্পূর্ণ এবং নিরাপদ ফাংশন সহ একটি বৈদ্যুতিক ক্যাবিনেট এবং দুটি অপারেটর প্যানেল (সার্ভো পরিমাপের জন্য একটি কনসোল, পিএলসি, এইচএমআই এবং স্ট্যাকিং, একটি আনকোয়েলিং এবং সমতলকরণের জন্য)

পরামিতি:

লেআউট প্রক্রিয়া:

ফটো:
