হট রোল্ড কার্বন ইস্পাত জন্য ভারী গেজ ইস্পাত শীট দৈর্ঘ্য লাইন মেশিন কাটা
হেভি গেজ স্টিল শীট দৈর্ঘ্যের লাইনে কাটা দৈর্ঘ্যের মেশিনে ভারী শুল্ক কাটা, যদিও স্টেইনলেস স্টীল শীট কাটার মতো এত মসৃণভাবে মেশিনের প্রয়োজন হয় না, হট রোলড কার্বন স্টিল কয়েল শীটে শক্ত জারণ ত্বক রয়েছে যার জন্য শক্তিশালী মেশিনের প্রয়োজন।
- সাধারণ কার্বন ইস্পাত ফলন শক্তি ≤270Mpa প্রসার্য শক্তি≤465Mpa,
- যখন স্টিল শীটের পরিসর একটি লেভেলারের ক্ষমতার বাইরে, যেমন 1-10 মিমি, 2-12 মিমি, দুটি লেভেলার, একটি ছোট এবং একটি বড়, উপযুক্ত, এর মধ্যে দুবার সমতলকরণ, প্রথমে রুক্ষ সমতলকরণ এবং তারপর সূক্ষ্ম সমতলকরণ, দেওয়া ভাল। সমতল পৃষ্ঠ.
- স্ট্যাকিং চিমটি রোল থেকে শীট গ্রহণ করার জন্য সহজ রাক গ্রহণ করে এবং তারপর বায়ুসংক্রান্ত pushers প্রতিটি শীট ঝরঝরে ধাক্কা.
- এনকোডিং দৈর্ঘ্য প্রায় 30m/মিনিট গতিতে শীটের দৈর্ঘ্য পরিমাপ করে, 2m শীট x 8pcs প্রতি মিনিটে।
রচনা এবং পরামিতি:
| না. |
গঠন |
পরামিতি / কনফিগারেশন |
| 1 |
কুণ্ডলী স্যাডল |
20-30T |
| 2 |
ডাবল mandrel uncoiler |
Φ500-800 মিমি, 30T লোড |
| 3 |
পিঞ্চ ফিডার এবং পাঁচটি রোলার লেভেলার |
Φ220 মিমি, 75KW |
| 4 |
পিট সঞ্চয়কারী |
6000 মিমি |
| 5 |
সাইড গাইড 1# |
হাইড্রোলিক 1000-2000 মিমি |
| 6 |
11 রোলার লেভেলার |
4Hi, 132KW, Φ190 মিমি |
| 7 |
রোটারি এনকোডার |
প্রতিনিধি, ওমরন |
| 8 |
হাইড্রোলিক শিয়ার |
ভারী শুল্ক, 45KW |
| 9 |
রোল টেবিল |
5000 মিমি |
| 10 |
স্ট্যাকার |
12m 5 pushers |
| 11 |
জলব কাঠামো |
ভিটরি ভালভ, ইউকেন পাম্প |
| 12 |
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং এইচএমআই |
চরিত্র:
1. Uncoiler / Decoiler
হেভি কাট টু লেংথ লাইন হ্যান্ডেল হেভি গেজের ভারী স্টিলের কয়েল।আনকোয়লারে ডবল ম্যান্ড্রেল এবং শক্তিশালী স্লাইডিং বেস রয়েছে।
প্রতিটি ম্যান্ড্রেলের তিনটি ধাপ রয়েছে, হাইড্রোলিক সিলিন্ডার দ্বারা দুটি ম্যান্ড্রেল খোলা এবং বন্ধ করা।
uncoiling স্থায়িত্ব নিশ্চিত করতে, uncoiler বেসের উপরে ইনস্টল করা ব্যাক টেনশন মেকানিজম।
2. পোর্টাল ফ্রেম কুণ্ডলী মাথা ওপেনার
পোর্টাল ফ্রেমটি খুব শক্তিশালী, স্নাবার প্রেস রোলার সহ, ফ্রেমের উপরে সোজা করা রোলার।
স্টিলের কয়েলের উপরে হাইড্রোলিক স্নাবার রোল প্রেস করা হয় এবং এর প্রেসিং-ডাউন অ্যাঙ্গেল সামঞ্জস্যযোগ্য
স্ট্রেইটনিং রোলার স্ট্রিপ হেড ট্র্যাক করতে এবং এটি সোজা করতে পিছনের দিকে এগিয়ে যেতে পারে।
প্রিলেভেলারে ইনস্টল করা শোভলিং প্লেট কয়েল হেডকে সমর্থন করার সময় রোলার প্রেস কয়েল হেড সোজা করে।
3. প্রথম 2+5 প্রি লেভেলার
রোলারটি বিশাল এবং শক্তিশালী, ইস্পাত কয়েলের অভ্যন্তরীণ চাপ উপশম করে, রোলার পৃষ্ঠটি শক্ত এবং ক্রোম প্রলেপযুক্ত
শিথিল অবস্থায় আনকোয়েলিং বাঁকানো চাপকে উপশম করতে।

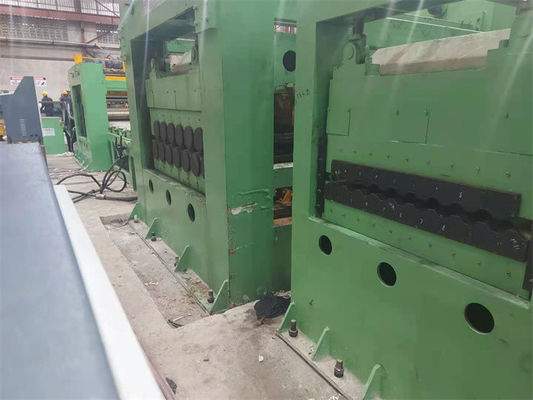

4. হেভি ডিউটি লেভেলার
হেভি ডিউটি লেভেলারের সংখ্যা হবে 13pcs, 11pcs বা 9pcs, রোলারের ব্যাস হবে 180mm -230mm -300mm,
উপরের রোলার এবং নিম্ন রোলারগুলির ফাঁক এবং কোণ সামঞ্জস্য করা যেতে পারে।
নো স্টপ লেভেলিং, লেভেলার ক্রমাগত কাজ করে স্টিল প্লেট টিপে না সিঙ্ক্রো কাটার সময়, এটি রোলার চিহ্ন না রেখে ইস্পাত প্লেট পৃষ্ঠকে রক্ষা করার জন্য ভাল
যখন শিয়ার কাটা বন্ধ করা হয়, তখন লেভেলারকে আটকে রাখা হয় এবং এনকোডার পরিমাপের অধীনে বন্ধ করা হয়।

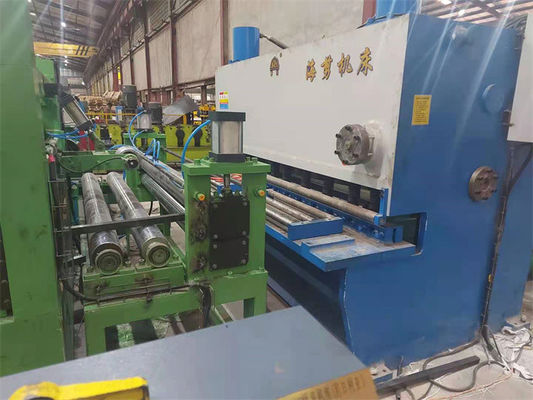

5. হাইড্রোলিক শিয়ার
ট্র্যাক শিয়ার: সিঙ্ক্রো হাই ফ্রিকোয়েন্সি কাটিং এবং শক্তিশালী ফ্রেম, শিয়ারিংয়ের জন্য শক্তিশালী হাইড্রোলিক স্টেশন, সিঙ্ক্রো ট্র্যাকিং স্টিল প্লেট চালানোর জন্য বড় সার্ভো মোটর।
হাইড্রোলিক রকিং শিয়ার এনকোডার পরিমাপের অধীনে কাটা বন্ধ করছে।
6. স্বয়ংক্রিয় নিয়ন্ত্রণ, পুরো প্রক্রিয়াটি স্বয়ংক্রিয় মোডে PLC নিয়ন্ত্রণের অধীনে।
