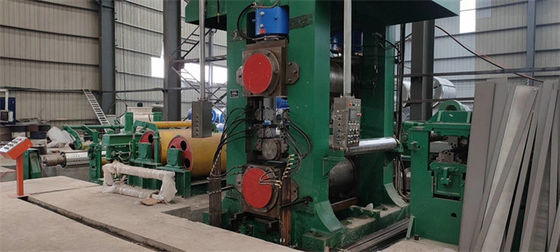

মেটাল স্ট্রিপগুলির জন্য 4 হাই 4 উচ্চ বিপরীতমুখী কোল্ড রোলিং মিল মেশিন
স্বয়ংক্রিয় বিপরীতমুখী কোল্ড রোলিং মিল টেন্ডেম ক্রমাগত ঘূর্ণায়মান মিল থেকে ভিন্ন, ধাতব স্ট্রিপটি রোলিং মিলের মাধ্যমে এগিয়ে যায় বা বিপরীত দিকে চালিত হয় যাতে রোলিং পাসের সংখ্যা দ্বারা স্ট্রিপের বেধ কম হয়, ধাতু বেধ না হওয়া পর্যন্ত টু-এন্ড-ফ্রো পাস 5 বা 6 পর্যন্ত হতে পারে। সমাপ্ত গেজ পর্যন্ত পৌঁছায়।
বিপরীত কোল্ড রোলিং মিল হলউপযুক্ত
- 1) উচ্চ নির্ভুলতা পাতলা ধাতু ফালা ঘূর্ণায়মান
- 2) কোল্ড রোলড মেটাল পণ্যের বার্ষিক উৎপাদন খুব বেশি প্রয়োজন হয় না।
বৈশিষ্ট্যবিপরীত ঘূর্ণায়মান মিলের:
- মেটাল কয়েল স্ট্রিপ উপকরণ কার্বন ইস্পাত, স্টেইনলেস স্টীল, তামা, ব্রোঞ্জ, অ্যালুমিনিয়াম, নিকেল, রূপা, টাইটানিয়াম খাদ, ইত্যাদি হতে পারে।
- বিপরীতমুখী রোলিং মিল 2 উচ্চ, 4 উচ্চ, 6 উচ্চ, 8 উচ্চ, 12 উচ্চ, 18 হাই, 20 উচ্চ হতে পারে
- বিপরীতমুখী কোল্ড রোলিংয়ের জন্য স্থিতিশীল, অভিন্ন এবং সুনির্দিষ্ট অবস্থায় ঘূর্ণায়মান হওয়া প্রয়োজন, রোলিং মিলের উত্পাদন সঠিকতা অবশ্যই ভাল হতে হবে।
- বিপরীত মিলের পুরুত্ব হ্রাস নিয়ন্ত্রণ মেকানিক স্ক্রু ডাউন বা হাইড্রোলিক AGC স্ক্রু ডাউন হতে পারে, কোল্ড রোল্ড মেটালের প্রয়োগ, গতি এবং নির্ভুলতা দ্বারা প্রয়োজনীয়
- দুটি কয়লার বিপরীতমুখী রোলিং মিলের প্রতিটি পাশে বসে ধাতব কয়েল স্ট্রিপের পুরুত্ব হ্রাস করে, কয়েলিং টান এবং বায়ু ধাতব স্ট্রিপ আপ প্রদান করতে।
- বিপরীত মিলের ড্রাইভ মোটর এফডাব্লুডি বা আরইভি ঘোরায়, মোটর কন্ট্রোলার এবং পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়

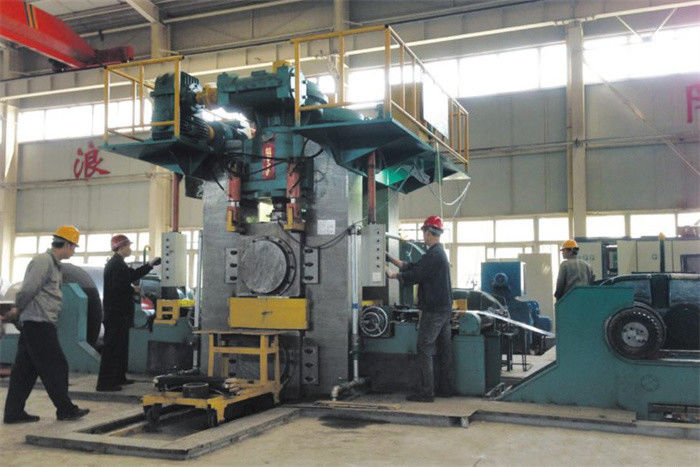

700 চার রোলার (4 উচ্চ) বিপরীত কোল্ড রোলিং মিল.
| ইস্পাত উপাদান |
গরম ঘূর্ণিত সাধারণ কার্বন ইস্পাত, পিকলিং বা গোলা ছাড়াই, অ্যানিলড কোল্ড রোল্ড কয়েল (CRCA)
|
| ইনকামিং কয়েল ফালা |
450-600 মিমি x 2-3 মিমি |
| ইনকামিং কয়েল |
508mm ID, 1800mm OD, 10T |
| কোল্ড ঘূর্ণিত সমাপ্ত এসএস কুণ্ডলী ফালা |
450-600 x 0.60-1.5 মিমি |
| বিপরীত ঘূর্ণায়মান মিল পরামিতি |
| ঘূর্ণায়মান কল গতি |
সর্বোচ্চ 200 মি/মিনিট, |
| ঘূর্ণায়মান বল |
সর্বোচ্চ 6500KN |
| উত্তেজনা recoiling |
80KN পর্যন্ত |
| কাজের রোলার স্পেক। |
Ф190 x 700 মিমি |
| ব্যাকআপ রোলার স্পেক। |
Ф600 x 680 মিমি |
| প্রধান মোটর শক্তি |
700KW |
| রিকোয়েল মোটর শক্তি |
350KW |
| বৈদ্যুতিক নিয়ন্ত্রণ |
জগ, সিমেন্স RA80 ডিসি ড্রাইভার, পিএলসি, এক্স-রে বেধ গেজ সিস্টেমে মেকানিক স্ক্রু |
| তরল অবস্থা |
গিয়ারবক্সের জন্য পাতলা তেল তৈলাক্তকরণ, ভারবহন আসনের জন্য গ্রীস, জলবাহী স্টেশন, রোলিং প্রক্রিয়া কুল্যান্ট সিস্টেম |
| স্বয়ংক্রিয় রোলার পরিবর্তন |
হাইড্রোলিক মোটর এবং সিলিন্ডার ড্রাইভ, স্বয়ংক্রিয় রোলার পরিবর্তন উপলব্ধি করতে |
কাজের প্রক্রিয়া:
10T আনকোয়লার, পিঞ্চ ফিডার এবং 5টি রোলার স্ট্রেইটনার, 1ম রিকয়লার, 4 হাই রিভার্সিবল মিল, 2য় রিকয়লার।
কনফিগারেশন:
কনফিগারেশন
1. ডিসি মোটরগুলি 6RA80 সিরিজের ডিজিটাল ডিসি ড্রাইভার দ্বারা নিয়ন্ত্রিত হয়, পুরো লাইনটি সিমেন্স পিএলসি দ্বারা নিয়ন্ত্রিত হয়।
2. ঘূর্ণায়মান মিলের যান্ত্রিক স্ক্রু প্রেস-ডাউন
3. প্রেস-ডাউন এর বিচ্যুতি সামঞ্জস্য
4. নিরাপত্তা সুরক্ষা যেমন ওভারলোড সুরক্ষা, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় জরুরি স্টপ।
5. স্বয়ংক্রিয় coiling টান সেটিং এবং স্বয়ংক্রিয় ধ্রুবক টান নিয়ন্ত্রণ.
6. ড্রাইভ কাজ রোলার, যুগল হিসাবে সর্বজনীন জয়েন্টগুলোতে
7. রোলার, প্রেস-ডাউন এবং সর্বজনীন জয়েন্টগুলির ভারবহন আসনের জন্য শুকনো গ্রীস তৈলাক্তকরণ
8. সম্পূর্ণ প্রক্রিয়ার জন্য স্বয়ংক্রিয় PLC নিয়ন্ত্রণ যেমন রোলিং প্রক্রিয়া এবং ফল্ট অ্যালার্মের ইন্টারলিঙ্ক।
9. রোলিং মিলের ফাংশন রয়েছে: রোলিং প্রক্রিয়া পরামিতিগুলির পূর্ব-সেটিং, প্রক্রিয়াকরণের পরামিতিগুলির পরিদর্শন, প্রদর্শন এবং অ্যালার্ম এবং মেশিনের সমালোচনামূলক পরামিতি।
10.দুটি রিকোইলার এবং 4হাই মিল রিভার্সিবল রোলিং উপলব্ধি করে
