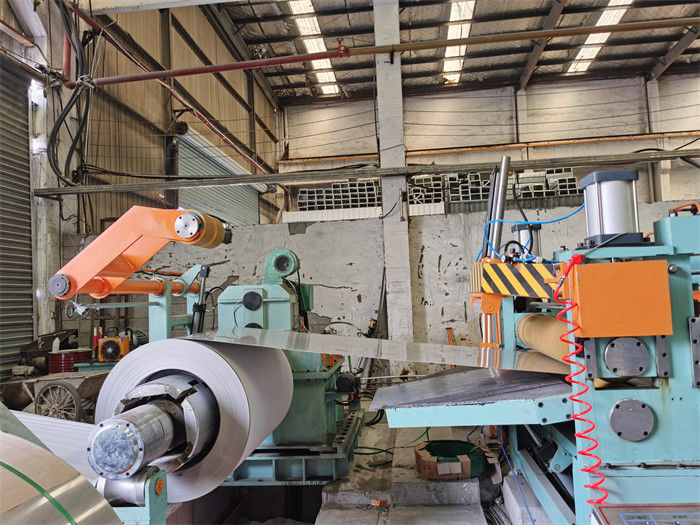

উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন

উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
Trading Properties
MOQ
1 সেট
period for dispatch
60 -90 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

0.3-3 X 1300 স্লিটিং লাইন মেশিন

,

100 মি/মিনিট স্লিটিং লাইন মেশিন

,

হাই স্পিড স্লিটিং লাইন মেশিন

Coil Material: HR, CR, GI, PPGI, Q235, S355
Coil Width: 300-1300 মিমি
Sheet Thickness: 0.3-3 মিমি
Coil Weight: 15- 20T
Slitting Speed: 0-120 মি/মিনিট
Number Of Slitting: 3 মিমি x 15 স্লিট, 1 মিমি x 25 স্লিট
Product Brief
উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন এই মেশিনের প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছে: অটোমেশনের উচ্চ ডিগ্রী: স্বয়ংক্রিয় খাওয়ানো, স্বয়ংক্রিয় কাটিং, স্বয়ংক্রিয় উইন্ডিং, সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ, ম্যানুয়াল হস্তক্ষেপের প্রয়োজন নেই, উত্পাদনে কায়িক শ্রম হ্রাস ...
Product Description

উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন



এই মেশিনের প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছে:


অটোমেশনের উচ্চ ডিগ্রী: স্বয়ংক্রিয় খাওয়ানো, স্বয়ংক্রিয় কাটিং, স্বয়ংক্রিয় উইন্ডিং, সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ, ম্যানুয়াল হস্তক্ষেপের প্রয়োজন নেই, উত্পাদনে কায়িক শ্রম হ্রাস করা।


উচ্চ কাটিং নির্ভুলতা: এই মেশিনটি উন্নত কাটিং প্রযুক্তি গ্রহণ করে, যা উচ্চ-নির্ভুলতা এবং উচ্চ-গতির কাটিং অর্জন করতে পারে, কার্যকরভাবে পণ্যের গুণমান উন্নত করে।


শক্তিশালী প্রক্রিয়াকরণ ক্ষমতা: ইস্পাত প্লেট কাটিং লাইনের শক্তিশালী প্রক্রিয়াকরণ ক্ষমতা রয়েছে, যা একই সাথে বিভিন্ন উৎপাদনের চাহিদা মেটাতে বিভিন্ন স্পেসিফিকেশন এবং বেধের একাধিক ইস্পাত প্লেট প্রক্রিয়া করতে পারে।


দৃঢ় অভিযোজনযোগ্যতা: এই মেশিনটি শুধুমাত্র সাধারণ ইস্পাত প্লেট কাটার জন্যই উপযুক্ত নয়, বিভিন্ন ধরনের প্লেট যেমন স্টেইনলেস স্টিল প্লেট, রঙিন ইস্পাত প্লেট ইত্যাদি কাটার জন্যও উপযুক্ত।


অতএব, স্বয়ংক্রিয় স্টিল প্লেট কাটিং লাইনগুলি ইস্পাত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে স্বয়ংচালিত উত্পাদন, মহাকাশ, নির্মাণ এবং বাড়ির যন্ত্রপাতিগুলির মতো শিল্পগুলিতে, গুরুত্বপূর্ণ প্রয়োগের মান সহ।



গঠন



কয়েল প্রস্তুতকারী স্যাডল, কয়েল লোডিং কার, আনকয়লার, কয়েল হেড ওপেনার, পিঞ্চ ফিডার এবং প্রি-লেভেলার, শিয়ার, পিট অ্যাকুমুলেটর 1, এন্ট্রি গাইড, স্লিটার, স্ক্র্যাপ ওয়াইন্ডার, পিট অ্যাকুমুলেটর 2, টেনশনার এবং প্রি-সেপারেটর, পোস্ট শিয়ার এবং ডিফ্লেক্টর রোলার , ওভারআর্ম সেপারেটর সহ রিকোয়লার, কয়েল ডিসচার্জিং কার, (টার্নস্টাইল)

  • আনকয়লার: কয়েল লোড 15-20T এর জন্য একক ম্যান্ড্রেল ক্যান্টিলিভার টাইপ বা 20 -30T এর জন্য ডাবল টেপার হেড আনকয়লার
  • পিঞ্চ ফিডার এবং প্রিলেভেলার: জগ-এ স্লিটার করার জন্য পিঞ্চ ফিডিং স্টিল স্ট্রিপ এবং স্বয়ংক্রিয় মোডে পিট অ্যাকুমুলেটরে ফিড স্ট্রিপ।
  • স্লিটার হল স্লিটিং লাইনের হৃদয়, স্লিটিং উপলব্ধি করতে ডিস্ক ছুরি, স্পেসার, রাবার রিং বা কাঠের স্ট্রিপ ইনস্টল করুন, ডবল স্লিটার দ্রুত বিনিময় ঐচ্ছিক
  • স্লিট টেইল প্রেস রোলার: স্ক্র্যাপ উইন্ডারের উপরে রোল টেবিলে ইনস্টল করা, স্লিট স্ট্রিপ টেইলগুলি পিট লুপে না পড়ে।
  • স্ক্র্যাপ উইন্ডার: উল্লম্ব টাইপ বা অনুভূমিক টাইপ উপলব্ধ, প্রান্ত স্ক্র্যাপ বায়ু আপ.
  • স্ট্রিপগুলি আলাদা করা: তিনবার স্ট্রিপ আলাদা করা (টেনশনের আগে দুবার, রিকোয়েলিংয়ের আগে একবার)।
  • টেনশনিং স্টেশন: চ্যানেল slotted beams ক্ল্যাম্প উলকে অনুভূত করে যাতে সামঞ্জস্যপূর্ণ রিকোয়লিং টান পাওয়া যায়।
  • ডিফ্লেক্টর এনকোডিং রোলার: রিকোয়েল করার আগে স্ট্রিপগুলির দিক ডিফ্লেক্ট করুন এবং স্লিটার এবং রিকোইলারের মধ্যে সিঙ্ক্রোনাইজেশন উপলব্ধি করতে লাইনের গতি পরিমাপ করুন
  • Recoiler: বিজোড় ম্যান্ড্রেল বা স্বাভাবিক সেগমেন্ট mandrel উপলব্ধ, প্রেস স্ট্রিপ বিচ্ছিন্ন অধীনে ক্রমানুসারে স্ট্রিপ আপ বায়ু.



পরামিতি

মা কয়েল স্লিটিং নম্বর স্লিটিং গতি স্লিটিং নির্ভুলতা টুলস শক্তি ক্ষমতা

0.3-3 মিমি পুরু

300-1300 মিমি প্রস্থ

508 মিমি আইডি

1800 মিমি ওডি

20T ওজন

0.3-1 মিমি জন্য 25 স্ট্রিপ;



2.0-3.0 মিমি জন্য 10 স্ট্রিপ;

0-120 মি/মিনিট

সামঞ্জস্যযোগ্য

20-1300 মিমি রেখাচিত্রমালা;

≤+/-0.10 মিমি স্লিট প্রস্থ,

কয়েলিং হাম্প ≤0.5 মিমি।

ছুরি: SKD11, SLD, H13K

স্পেসার: 45# ইস্পাত

কুশন: রাবার, পিইউ রিং

নাইলন বিভাজক

16Mn আলাদা ডিস্ক

মোট 260KW

স্লিটার 90KW

কয়লার 110KW

30মিনিট/কুণ্ডলী x 15T কয়েল,

8 ঘন্টা 240T

বিন্যাস অঙ্কন

উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন

উচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিনউচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিনউচ্চ গতির উচ্চ নির্ভুলতা স্বয়ংক্রিয় ইস্পাত শীট স্লিটিং লাইন মেশিন
