সিআর কার্বন স্টিল শীটের জন্য ডাবল স্লিটার হেড কয়েল থেকে কয়েল স্টিল স্লিটিং রিকোয়লিং লাইন

ডাবল স্লিটার হেডস কয়েল থেকে কয়েল স্টিল স্লিটিং রিউলিং লাইন সিআর কার্বন স্টিল শীটের জন্য

কয়েল থেকে কয়েল স্টিল স্লিটিং রিকুলিং লাইন হল স্টিলের কয়েল কাটা এবং পুনরায় মোড়ানোর জন্য ব্যবহৃত একটি মেশিন, যা স্বয়ংক্রিয়ভাবে বিভিন্ন প্রস্থ এবং বেধের স্টিলের কয়েলগুলি কেটে এবং পুনরায় মোড়াতে পারে।

এর কাজের নীতি হ'ল বড় রিলের স্টিলের কয়েলটি কাটার মেশিনের ফিড লিঞ্চে আনলক করা, কাটার ছুরি দিয়ে এটি কেটে ফেলা এবং স্লিটার দ্বারা স্ট্রিপগুলিতে বিভক্ত করা,এবং অবশেষে একটি ছোট রোল যে প্রয়োজনীয় প্রস্থ এবং দৈর্ঘ্য পূরণ পেতেএই মেশিনটি একাধিক ফাংশনকে একত্রিত করে যেমন আনউইলিং, কাটিং, স্লিটিং এবং রিউইলিং, দক্ষ এবং স্বয়ংক্রিয় অপারেশন সক্ষম করে,উৎপাদন দক্ষতা এবং পণ্যের গুণমান বৃদ্ধি.

গরম ঘূর্ণিত এইচআর কার্বন ইস্পাত coils গরম ঘূর্ণন মিল থেকে তৈরি ইস্পাত শীট একটি পুরু পরিসীমা হয়। ঠান্ডা ঘূর্ণিত ইস্পাত coils ঠান্ডা ঘূর্ণন থেকে তৈরি পাতলা শীট হয়, বেধ পরিসীমা সাধারণত 2mm নিচে,ন্যূনতম প্রায় ০.2 মিমি, কাটা প্রক্রিয়া উচ্চ নির্ভুলতা উচ্চ গতি এবং তাই উত্পাদনশীল। জিআই এবং রঙিন শীট সাধারণত সিআর স্টিল শীট বেস এবং একই কাটার মেশিনে ছিদ্র হয়।

আমরা গ্রাহকদের চয়ন করার জন্য কনফিগারেশন বিভিন্ন অপশন দিতে, গ্রাহক তাদের উৎপাদন পরিকল্পনা বলে

• ইনকামিং মাদার কয়েল আকার
• সমাপ্ত শিশুর কয়েল স্পেসিফিকেশন
• বার্ষিক উৎপাদন
• স্লিট স্পষ্টতা

তারপর আমরা কাটার গতি, কাটার নির্ভুলতা এবং অটোমেশন গণনা করি। প্রতিটি কাটার লাইন কাস্টমাইজ করা হয়, তাই গ্রাহকের জন্য সবচেয়ে উপযুক্ত।

.

রচনা এবং পরামিতিঃ

১) কয়েল প্রস্তুতি স্যাডল, ২০ টন লোড

2) একক ম্যান্ড্রেল আনকোলার (508 মিমি ম্যান্ড্রেল, 7.5 কেডব্লিউ প্রেস রোলের সাথে)

৩) কয়েল-হেড সোজা করা এবং ফুঁকানো ডিভাইস (হাইড্রোলিক)

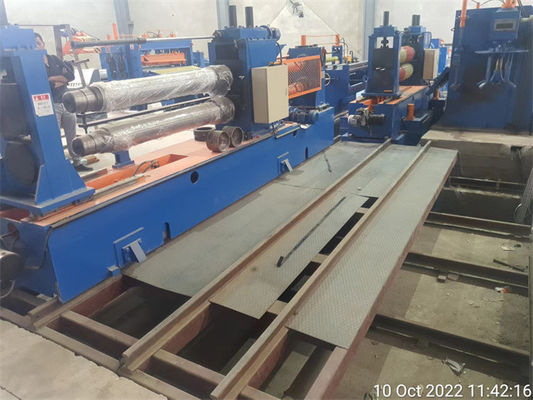

4)ডাবল পিনচ রোলস & 5-রোলার লেভেলার এবং কয়েল হেড শেয়ার (30KW এসি, 160 মিমি রোলস)

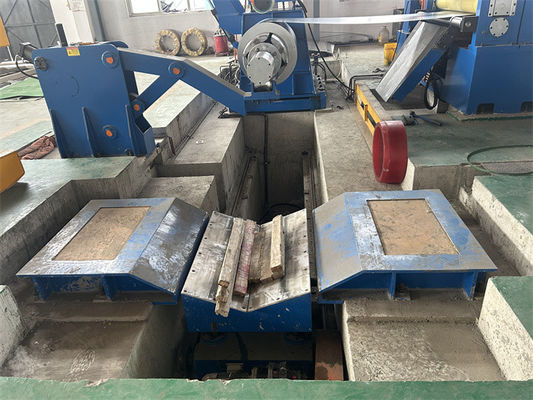

৫) গর্তের এককুলেটর ১ (৩ মিটার লম্বা, ৩ মিটার গভীর, ২.০ মিটার প্রশস্ত)

৬) স্লিটারের আগে সাইড গাইড (৩০০-১৬০০ মিমি নিয়মিত পরিসীমা)

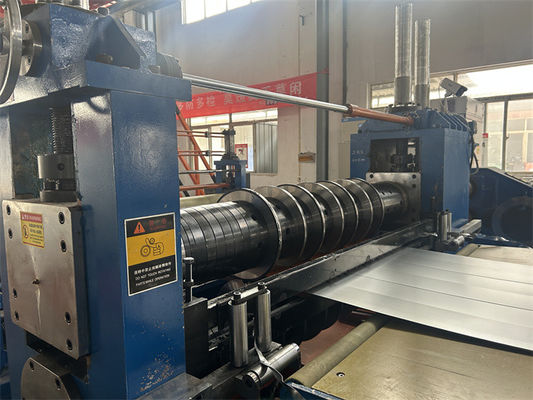

7)Slitter ((ডাবল মাথা দ্রুত বিনিময় ঐচ্ছিক), 220mm arbor, 110KW DC

৮) এজ স্ক্র্যাপ রিলার (ট্রান্সমিশন টেবিলের নীচে অবস্থিত) ৪ কেডব্লিউএটের পরিবর্তনশীল ফ্রিকোয়েন্সি

৯) গর্তের এককুলেটর ২ (৩ মিটার লম্বা, ৫ মিটার গভীরতা, ১.৬ মিটার প্রস্থ)

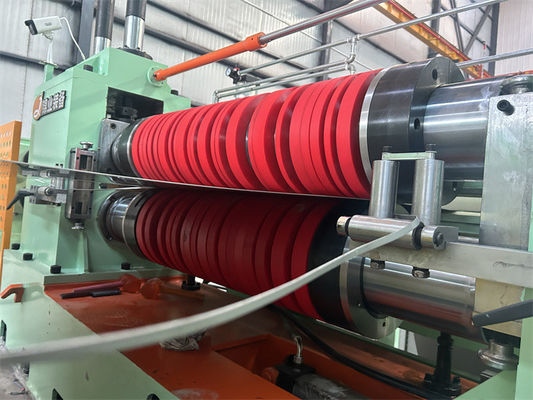

১০) প্রি-সেপারেটর & টেনশনার, ডিফ্লেক্টর রোলার (উলন ফিল্ট টেনশন)

১১) সেপারেটর প্রেস ব্র্যাকেটের সাথে রিলার 508 মিমি সিউমলেস ম্যান্ড্রেল

12)কয়েল ডিসচার্জিং কার, 20T লোড

১৩) হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম (৭.৫ কিলোওয়াট ভেরিয়েবল পিস্টন পাম্প)

১৪) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

বিন্যাস প্রক্রিয়াঃ

কয়েল প্রস্তুতি সেল, কয়েল লোডিং গাড়ি, প্রেস রোলার সহ একক ম্যান্ড্রেল আনকোলার, কয়েল হেড পিলার, পিনচ ফিডার এবং 5 রোলার প্রি-লেভেলার, শিয়ার, পিট লুপ 1, সাইড গাইড, স্লিটার, স্ক্র্যাপ উইন্ডার,পিট লুপ ২, টেনশনার এবং প্রাক-বিভাজক, পোস্ট-শিয়ার এবং ডিফ্লেক্টর রোলার, ওভার-আর্ম বিভাজক সহ রিকোলার, কয়েল ডিসচার্জিং গাড়ি, (ট্রিস্টাইল)
