Product Details
Q460 স্টিল মেটাল স্লিটিং লাইন
,C-Mn স্টিল মেটাল স্লিটিং লাইন
,AHSS হাই স্ট্রেন্থ কয়েল স্লিটিং লাইন মেশিন

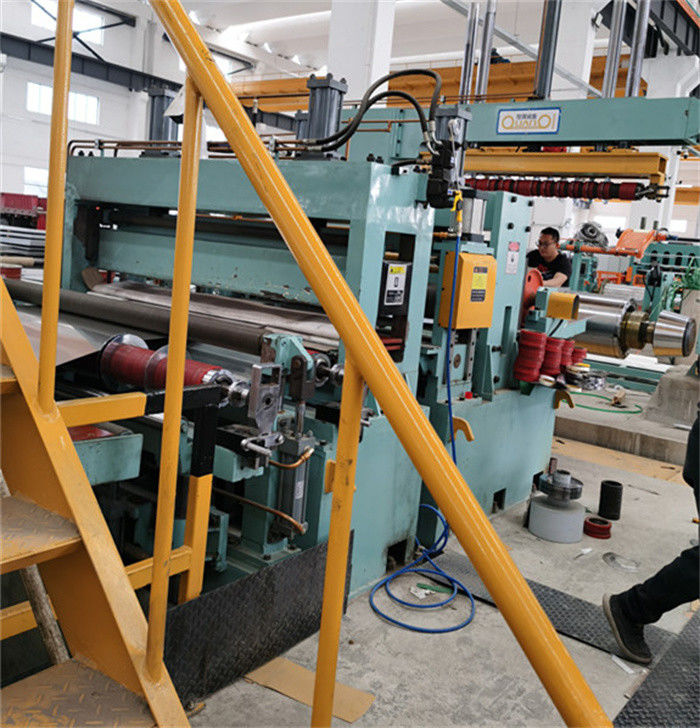

এএইচএসএস হাই স্ট্রেংথ কয়েল স্টিল স্লিটিং লাইন মেশিন (Q460,C-Mn স্টিল)
বর্ণনা
কয়েল ইস্পাত কাটার লাইন মেশিনটি কয়েল ইস্পাত কাটাতে ব্যবহৃত একটি ধরণের সরঞ্জাম, মূলত স্বয়ংক্রিয় খাওয়ানো, কয়েল কাটিং এবং উইন্ডিং প্রক্রিয়া সহ।এই উত্পাদন লাইন রোল স্টীল ঠান্ডা প্রক্রিয়াকরণ উত্পাদন লাইন একটি গুরুত্বপূর্ণ উপাদান, এবং এর কাজের নীতি প্রধানত প্রয়োজনীয় প্রস্থ এবং দৈর্ঘ্য অনুযায়ী একাধিক সংকীর্ণ স্টিলের রোলগুলিতে বড় রোল ইস্পাত পাইপ উপাদান কাটা।রোল স্টিল কাটিয়া উত্পাদন লাইন ব্যাপকভাবে ইস্পাত পাইপ মত শিল্পে রোল স্টিল ঠান্ডা প্রক্রিয়াকরণ উত্পাদন লাইন ব্যবহৃত হয়এটি উৎপাদন দক্ষতা এবং পণ্যের গুণমান উন্নত করার জন্য গুরুত্বপূর্ণ সরঞ্জামগুলির মধ্যে একটি।
এএইচএসএস প্রধানত ডিপি স্টিল, টিআরআইপি স্টিল, এম স্টিল, সিপি স্টিল, এইচএফ স্টিল, টিডব্লিউআইপি স্টিল, কিউপি স্টিল, টান শক্তি 500 - 1500 এমপিএ।
কোলগুলিতে এএইচএসএস উচ্চ-শক্তির ইস্পাত শীটগুলি উচ্চমানের ইস্পাত, যা উচ্চমানের কাটিয়া প্রয়োজন। আমরা এএইচএসএস কয়েল ইস্পাত কয়েল কাটিয়া মেশিনগুলি তৈরি এবং সরবরাহ করি
গঠন ও বৈশিষ্ট্য
1. খুব শক্তিশালী decoiler এবং coil খোলার প্রেস রোল এবং peeler shoveling প্লেট, স্টীল স্ট্রিপ টানা হচ্ছে সময় স্টিল coil স্থিতিশীল রাখা, এবং পিনচ খাওয়ানোর সরঞ্জাম মধ্যে স্ট্রিপ মাথা পাঠাতে।
2.Slitter: slitter stands, shafts, knives are larger and stronger than normal slitter. ড্রাইভ মোটর শক্তি স্বাভাবিক মডেল slitter তুলনায় প্রায় 50% বেশি।
3.এজ স্ক্র্যাপ উইন্ডার টর্ক টাইপ টেনশন গ্রহণ করে, শক্তিশালী এবং দক্ষ।
4.অ্যাককুলেটর পিট লুপ দীর্ঘ এবং যথেষ্ট গভীর স্টিলের স্ট্রিপ জমা নিশ্চিত করার জন্য.
5.টেনশন প্রভিশন ইউনিট রোলার এবং উল উভয় felt to provide adjustable stable tension for recoiling.
6.Recoiler এর পোর্টাল ফ্রেম টাইপ ওভার আর্ম বিভাজক রয়েছে, উপরে থেকে চাপতে বিভাজক স্ট্রিপ।
7. কটা গতি সাধারণত 80m/min মধ্যে সীমাবদ্ধ করা হয়.
8কাটার ছুরি হার্ড স্টীল কাটার জন্য উপযুক্ত বিশেষ উপাদান হবে।
9হাইড্রোলিক সিস্টেম, যেমন হাইড্রোলিক সিলিন্ডার, ভালভ, শক্তিশালী এবং আরো টেকসই হওয়া উচিত।
বিন্যাস প্রক্রিয়াঃ
কয়েল প্রস্তুতি স্যাডল, কয়েল লোডিং গাড়ি, প্রেস রোলার সহ আনকোলার, কয়েল হেড পিলার, পিনচ ফিডার এবং 5 রোলার প্রি-লেভেলার, শিয়ার, পিট লুপ 1, সাইড গাইড, স্লিটার, স্ক্র্যাপ উইন্ডার, পিট লুপ 2,টেনশনার এবং প্রি-সেপারেটর, পোস্ট শেয়ার এবং ডিফ্লেক্টর রোলার, ওভার আর্ম বিভাজক সঙ্গে recoiler, কয়েল নিষ্কাশন গাড়ী
পরামিতিঃ
| স্লিটিং লাইন (0.3-3.0) x 1800 100mpm | পরামিতি |
| আসছে ইস্পাত রোলস | ID508mm, 610mm, OD1800mm, কয়েল ওজন 20T |
| শেষ শিশুর রোলস | ID508mm, OD1800mm, কয়েল ওজন 20T সর্বোচ্চ |
| মাদার কয়েল প্রস্থ | ৫০০-১৮০০ মিমি |
| বেবি কয়েল প্রস্থ | ৫০-৮০০ মিমি |
| কাটা সংখ্যা | 1 মিমি x 30 স্লিট; 3 মিমি x 10 স্লিট |
| প্রধান মোটর | স্লিটার ১৩২ কেডব্লিউ + রিকোলার ১৬০ কেডব্লিউ |
| স্লিটার ছুরি | ID250 x OD380 x 20mm SLD, HRC60-61 |
| রিকোলার ম্যান্ড্রেল | 508 মিমি ম্যান্ড্রেল |
| বাছাই | ডাবল স্লিটারস, টার্নিস্টাইল আনলোডিং |
| স্প্লিটিং গতি | 0-50-100mpm নিয়মিত |
| কনফিগারেশন | সিমেন্স পিএলসি, পার্কার ডিসি ড্রাইভার, রেক্সরথ ভালভ |
| কাটার নির্ভুলতা | গর্তের প্রস্থ ±0.12 মিমি; কেম্বার ±0.1 মিমি/মি; বেধের 3% বার; রিকল হাম্প <0.5 মিমি |
কনফিগারেশনঃ
| অংশ | উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড |
| শ্যাফ্ট, অক্ষ, রোলার | 40Cr,HB250-275, HRC55-58 |
| স্লিটার বোর | 42CrMo কাঠামো, HB280-300, পৃষ্ঠের মাঝারি ফ্রিকোয়েন্সি টেম্পারিং HRC50-55, হার্ড ক্রোম লেপ, পৃষ্ঠ পলিশিং |
| ফ্রেম, বেস | Q235-A,Q345স্টিল প্লেট ঢালাই, annealing চিকিত্সা |
| গিয়ারবক্সের দেহ | Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ঝাঁকুনি, প্রাইমার পেইন্টিং |
| গিয়ার: | 40Cr কাঠামোর ইস্পাত, HB240-255, দাঁত মুখ কঠিন, দাঁত মাউন্ট |
| আনরোলার, রিরোলার সেগমেন্ট: | 45# ঢালাই স্টিল, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং |
| হাইড্রোলিক পাম্প | ইউকেন পিস্টন ভেরিয়েবল পাম্প |
| পিএলসি | সিমেন্স এস২০০ |
| লেয়ারিং | HRB, ZWZ, SKF |
| বায়ুসংক্রান্ত যন্ত্রাংশ | এয়ারট্যাক, এসএমসি |
