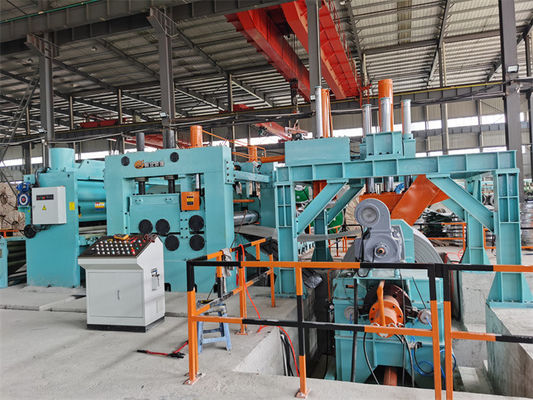

ভারী গজ এইচআর স্টিল শীট ডাবল লেভেলারগুলি দৈর্ঘ্য লাইন কাটা
ভারী গেজ এইচআর স্টিল শীট কার্বন ইস্পাত শীট Q235, Q345, S355, ইস্পাত শক্তি ≤270Mpa টান শক্তি ≤465Mpa, লেভেলার কাটা দৈর্ঘ্য লাইন decoiler সহ ভারী কাজ,এক বা দ্বিগুণ স্তরএইচআর শীটগুলির জন্য, স্ট্যাকারটি একটি সহজ কাঠামোঃপিঞ্চ রোলস স্ট্যাকিং র্যাক উপর শীট পাঠায় এবং তারপর pushers পরিষ্কার শীট ধাক্কাডাবল লেভেলার মানে রুক্ষ লেভেলিংয়ের জন্য প্রি-লেভেলার এবং সূক্ষ্ম লেভেলিংয়ের জন্য প্রধান লেভেলার, প্রি-লেভেলারটি 2 হাই, সূক্ষ্ম লেভেলারটি 4 উচ্চ,তাদের মধ্যে সমন্বয় পিএলসি অধীনে গতি নিয়ামক দ্বারা নিয়ন্ত্রিত হয়.
রচনা এবং পরামিতিঃ
| না, না। |
রচনা |
প্যারামিটার / কনফিগারেশন |
| 1 |
কয়েল সেল |
২০-৩০ টি |
| 2 |
ডাবল ম্যান্ড্রেল আনরোলার |
Φ৫০০-৮০০ মিমি, ৩০ টন লোড |
| 3 |
পিনচ ফিডার এবং ফাইভ রোলার লেভেলার |
Φ220 মিমি, 55 -75KW |
| 4 |
গর্তের এককুলেটর |
৬০০০ মিমি |
| 5 |
সাইড গাইড 1# (ঐচ্ছিক) |
হাইড্রোলিক 1000-2000 মিমি |
| 6 |
এজ ট্রিমার (ঐচ্ছিক) |
পৃথক শরীর, ফ্রিকোয়েন্সি নিয়ন্ত্রণ,
৩-৮ মিমি প্রান্ত
|
| 7 |
স্ক্র্যাপ উইন্ডার এবং ওভার রোল টেবিল (বিকল্প) |
স্ক্র্যাপ গাইড, হাইড্রোলিক ধাক্কা উইন্ডার |
| 8 |
সাইড গাইড 2# |
হাইড্রোলিক 1000-2000 মিমি |
| 9 |
11 রোলার লেভেলার |
4Hi, 132KW, Φ190 মিমি |
| 10 |
রোটারি এনকোডার |
রিপ, ওমরন |
| 11 |
হাইড্রোলিক শেয়ার |
ভারী দায়িত্ব, 22 কেডব্লিউ |
| 12 |
রোল টেবিল |
৪০০০ মিমি |
| 13 |
স্ট্যাকার |
সহজ র্যাক টাইপ, ১২ মিটার |
| 14 |
জলবাহী সিস্টেম |
ভিটরি ভালভ, ইউকেন পাম্প |
| 15 |
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং এইচএমআই |
চরিত্র:
1.আনকোলার / ডেকোলার
ভারী কাটা দৈর্ঘ্য লাইন হ্যান্ডেল ভারী গেইজের ভারী ইস্পাত coils। uncoiler ডাবল mandrels এবং শক্তিশালী স্লাইডিং বেস আছে।
প্রতিটি ম্যান্ড্রেলের তিনটি ধাপ রয়েছে, হাইড্রোলিক সিলিন্ডার দ্বারা দুটি ম্যান্ড্রেল খোলা এবং বন্ধ করা।
রোলিং স্থিতিশীলতা নিশ্চিত করার জন্য রোলিং বেসের উপরে ইনস্টল করা ব্যাক টেনশন প্রক্রিয়া।
2. পোর্টাল ফ্রেম কয়েল হেড ওপেনার
পোর্টাল ফ্রেম খুব শক্ত, ফ্রেমের উপরে স্ন্যাবার প্রেস রোলার, সোজা রোলার রয়েছে।
হাইড্রোলিক স্নাবার রোল প্রেস স্টিলের কয়েল এর উপরে এবং এর চাপ-নীচে কোণ নিয়ন্ত্রিত হয়
স্ট্রিপ হেড ট্র্যাক করতে এবং এটি সোজা করতে সোজা রোলারটি পিছনে পিছনে স্লাইড করতে পারে।
প্রিলেভেলারের উপর ইনস্টল করা শোলিং প্লেটটি রোলার প্রেসের রোল হেডকে সোজা করার সময় কয়েল হেডকে সমর্থন করে।

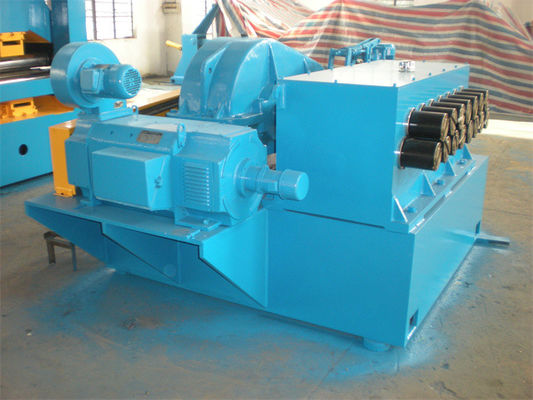

3. প্রথম ২+৫ প্রি-লেভেলার
রোলারটি বিশাল এবং শক্তিশালী, ইস্পাত কয়েল এর অভ্যন্তরীণ চাপ দূর করে, রোলার পৃষ্ঠ কঠিন এবং ক্রোম লেপযুক্ত
আরামদায়ক অবস্থায় আনরোলিং বন্ডিং স্ট্রেস ত্রাণ করার জন্য।

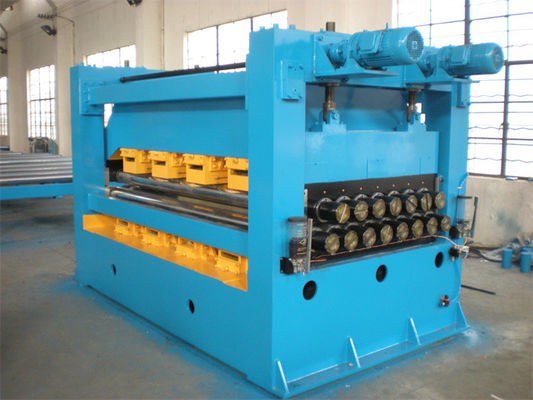

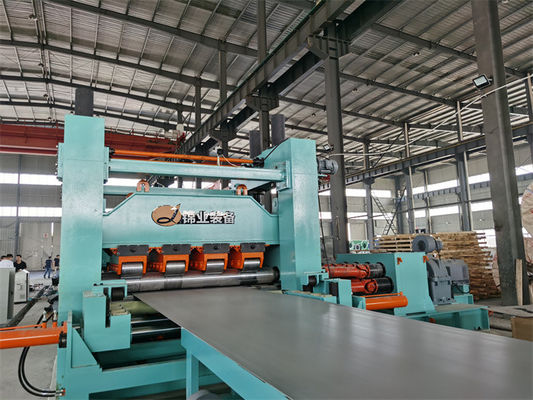

4. ভারী দায়িত্ব সমতল
ভারী শুল্কের লেভেলারের সংখ্যা হবে ১৩ পিসি, ১১ পিসি, ৯ ওসি, রোলারগুলির ব্যাসার্ধ হবে ১৮০ মিমি-২৩০ মিমি-৩০০ মিমি,
উপরের রোলার এবং নিম্ন রোলারগুলির ফাঁক এবং কোণ সামঞ্জস্য করা যায়।
কোন স্টপ সমতলকরণ, সমতলকরণ অবিচ্ছিন্নভাবে ইস্পাত প্লেট চাপানো ছাড়া কাজ যখন synchro কাটা, এই রোলার চিহ্ন ছেড়ে ছাড়া ইস্পাত প্লেট পৃষ্ঠ রক্ষা করার জন্য ভাল
যখন কাটিয়া বন্ধ করা হয়, তখন লেভেলারটি সংযুক্ত করা হয় এবং এনকোডার পরিমাপের অধীনে বন্ধ করা হয়।
5হাইড্রোলিক সিয়ার
ট্র্যাক শিয়ারঃ সিঙ্ক্রো উচ্চ ফ্রিকোয়েন্সি কাটিং এবং শক্তিশালী ফ্রেম, শিয়ারিংয়ের জন্য শক্তিশালী হাইড্রোলিক স্টেশন, সিঙ্ক্রো ট্র্যাকিং স্টিল প্লেট চলার জন্য বড় সার্ভো মোটর।
হাইড্রোলিক স্কেকিং সিয়ার এনকোডার পরিমাপের অধীনে কাটা বন্ধ করে দেয়।
6. স্বয়ংক্রিয় নিয়ন্ত্রণ, পুরো প্রক্রিয়াটি পিএলসি নিয়ন্ত্রণে স্বয়ংক্রিয় মোডে রয়েছে।
