অটো স্ট্যাকার সহ ভারী গেজ ইস্পাত দৈর্ঘ্যের লাইন মেশিনে কাটা

অটো স্ট্যাকার সহ ভারী গেজ ইস্পাত দৈর্ঘ্যের লাইন মেশিনে কাটা
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
CTL 4.0-16.0 x 2000
Trading Properties
MOQ
1 সেট
Packing
8 X 40HC
period for dispatch
150-180 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 15 সেট

Product Details

বিশেষভাবে তুলে ধরা:

16 মিমি কাট টু লেংথ লাইন মেশিন

,

4 মিমি কাট টু লেংথ লাইন মেশিন

,

হেভি গেজ স্টিল কয়েল কাটিং লাইন

Name: হেভি গেজ স্টিল কাট টু লেংথ লাইন মেশিন
Material: হট রোল্ড স্টিল, গ্যালভানাইজড স্টিল প্লেট
Sheet Thickness: 4-16 মিমি
Sheet Width: 1000-2000 মিমি
Sheet Length: 1000-12000 মিমি
Cutting Speed: 10 পিসি/মিনিট x 2 মি
Coil ID: 500 - 800 মিমি
Coil Weight: 35T
Coil OD: 1500 -2200 মিমি
Flatness: 2.5 মিমি/মি2
Total Power: 350KW
Land Area: 50m x 10m
Product Brief
অটো স্ট্যাকার সহ ভারী গেজ স্টিল কাট টু লেংথ লাইন মেশিন হেভি গেজ স্টিল শীট দৈর্ঘ্যের লাইনে কাটা কয়েল প্রস্তুত করার স্যাডল, কয়েল লোডিং কার, আনকয়লার, পোর্টাল ফ্রেম কয়েল হেড ওপেনার, প্রি লেভেলার, রোল টেবিল (সাইড গাইড, এজ ট্রিমার), রোল টেবিল, সাইড গাইড, লেভেলার 1 বা 2, এনকোডার অন্তর্ভুক্ত। , শিয়ার, ...
Product Description

অটো স্ট্যাকার সহ ভারী গেজ স্টিল কাট টু লেংথ লাইন মেশিন



হেভি গেজ স্টিল শীট দৈর্ঘ্যের লাইনে কাটা কয়েল প্রস্তুত করার স্যাডল, কয়েল লোডিং কার, আনকয়লার, পোর্টাল ফ্রেম কয়েল হেড ওপেনার, প্রি লেভেলার, রোল টেবিল (সাইড গাইড, এজ ট্রিমার), রোল টেবিল, সাইড গাইড, লেভেলার 1 বা 2, এনকোডার অন্তর্ভুক্ত। , শিয়ার, কনভেয় রোল টেবিল, পিঞ্চ ফিডার, স্বয়ংক্রিয় স্ট্যাকার।

হেভি ডিউটি ​​ক্রমাগত প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণ, যদিও মেশিন স্টেইনলেস স্টীল শীট কাটার মতো সুনির্দিষ্টভাবে এত মসৃণ নয়, কার্বন ইস্পাত কুণ্ডলী শীট দৈর্ঘ্য লাইনে কাটা উচ্চ কনফিগারেশন স্বয়ংক্রিয় লাইন।



  • সাধারণ কার্বন ইস্পাত ফলন শক্তি ≤270Mpa প্রসার্য শক্তি≤465Mpa,
  • যখন স্টিল শীটের পরিসর একটি লেভেলারের ক্ষমতার বাইরে, যেমন 1-10 মিমি, 2-12 মিমি, দুটি লেভেলার, একটি ছোট এবং একটি বড়, উপযুক্ত, এর মধ্যে দুবার সমতলকরণ, প্রথমে রুক্ষ সমতলকরণ এবং তারপর সূক্ষ্ম সমতলকরণ, দেওয়া ভাল। সমতল পৃষ্ঠ.
  • স্ট্যাকিং চিমটি রোল থেকে শীট গ্রহণ করার জন্য সহজ রাক গ্রহণ করে এবং তারপর বায়ুসংক্রান্ত pushers প্রতিটি শীট ঝরঝরে ধাক্কা.
  • এনকোডিং দৈর্ঘ্য প্রায় 30m/মিনিট গতিতে শীটের দৈর্ঘ্য পরিমাপ করে, 2m শীট x 8pcs প্রতি মিনিটে।
  • স্বয়ংক্রিয় স্ট্যাকার: ড্রয়ার টাইপ রিসিভিং রোলার আর্মস বায়ুসংক্রান্ত সিলিন্ডার দ্বারা ইস্পাত শীট গ্রহণ করে, হাইড্রোলিক আপ-ডাউন মুভিং লিফ্ট টেবিল, নিউম্যাটিক সাইড এবং ক্রস পুশার, শীটের প্রস্থ স্ক্রু রড মোটর দ্বারা সমন্বয় করা হয়, আউটপুট রোল টেবিল ব্যাকওয়ার্ড ট্রান্সমিট শীট আউট, ব্যাফেল প্লেট শীট শেষ।


রচনা এবং পরামিতি:

না. গঠন পরামিতি / কনফিগারেশন
1 কুণ্ডলী স্যাডল 35T
2 ডাবল mandrel uncoiler Φ500-800 মিমি, 35T লোড
3 পিঞ্চ ফিডার এবং পাঁচটি রোলার লেভেলার Φ230 মিমি, 75KW
4 পিট সঞ্চয়কারী 6000 মিমি
5 সাইড গাইড 1# হাইড্রোলিক 1000-2000 মিমি
6 11 রোলার লেভেলার 4Hi, 160KW, Φ210 মিমি
7 রোটারি এনকোডার প্রতিনিধি, ওমরন
8 হাইড্রোলিক শিয়ার ভারী শুল্ক, 45KW
9 রোল টেবিল 5000 মিমি
10 স্ট্যাকার 12m 5 pushers
11 জলব কাঠামো ভিটরি ভালভ, ইউকেন পাম্প
12 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং এইচএমআই



চরিত্র:

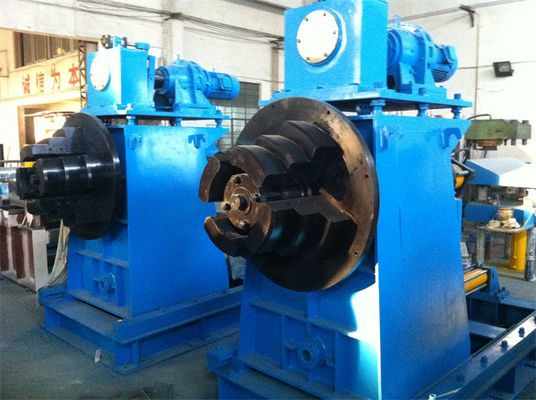

1. Uncoiler / Decoiler

হেভি কাট টু লেংথ লাইন হ্যান্ডেল হেভি গেজের ভারী স্টিলের কয়েল।আনকোয়লারে ডবল ম্যান্ড্রেল এবং শক্তিশালী স্লাইডিং বেস রয়েছে।

প্রতিটি ম্যান্ড্রেলের তিনটি ধাপ রয়েছে, হাইড্রোলিক সিলিন্ডার দ্বারা দুটি ম্যান্ড্রেল খোলা এবং বন্ধ করা।

uncoiling স্থায়িত্ব নিশ্চিত করতে, uncoiler বেসের উপরে ইনস্টল করা ব্যাক টেনশন মেকানিজম।

2. পোর্টাল ফ্রেম কুণ্ডলী মাথা ওপেনার

পোর্টাল ফ্রেমটি খুব শক্তিশালী, স্নাবার প্রেস রোলার সহ, ফ্রেমের উপরে সোজা করা রোলার।
স্টিলের কয়েলের উপরে হাইড্রোলিক স্নাবার রোল প্রেস করা হয় এবং এর প্রেসিং-ডাউন অ্যাঙ্গেল সামঞ্জস্যযোগ্য

স্ট্রেইটনিং রোলার স্ট্রিপ হেড ট্র্যাক করতে এবং এটি সোজা করতে পিছনের দিকে এগিয়ে যেতে পারে।

প্রিলেভেলারে ইনস্টল করা শোভলিং প্লেট কয়েল হেডকে সমর্থন করার সময় রোলার প্রেস কয়েল হেড সোজা করে।

3. প্রথম 2+5 প্রি লেভেলার

রোলারটি বিশাল এবং শক্তিশালী, ইস্পাত কয়েলের অভ্যন্তরীণ চাপ উপশম করে, রোলার পৃষ্ঠটি শক্ত এবং ক্রোম প্রলেপযুক্ত

শিথিল অবস্থায় আনকোয়েলিং বাঁকানো চাপকে উপশম করতে।

4. হেভি ডিউটি ​​লেভেলার

হেভি ডিউটি ​​লেভেলারের সংখ্যা হবে 13pcs, 11pcs বা 9pcs, রোলারের ব্যাস হবে 180mm -230mm -300mm,
উপরের রোলার এবং নিম্ন রোলারগুলির ফাঁক এবং কোণ সামঞ্জস্য করা যেতে পারে।

নো স্টপ লেভেলিং, লেভেলার ক্রমাগত কাজ করে স্টিল প্লেট টিপে না সিঙ্ক্রো কাটার সময়, এটি রোলার চিহ্ন না রেখে ইস্পাত প্লেট পৃষ্ঠকে রক্ষা করার জন্য ভাল

যখন শিয়ার কাটা বন্ধ করা হয়, তখন লেভেলারকে আটকে রাখা হয় এবং এনকোডার পরিমাপের অধীনে বন্ধ করা হয়।

5. হাইড্রোলিক শিয়ার: 30KW হাইড্রোলিক পাম্প মোটর

6. স্বয়ংক্রিয় নিয়ন্ত্রণ, পুরো প্রক্রিয়াটি স্বয়ংক্রিয় মোডে PLC নিয়ন্ত্রণের অধীনে।

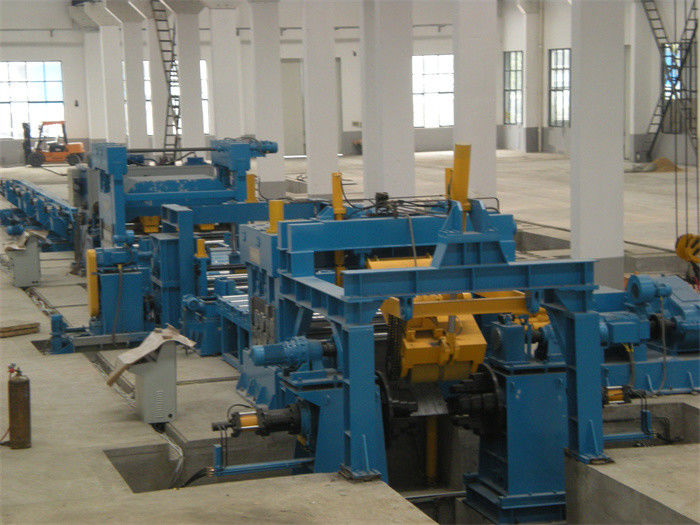

অটো স্ট্যাকার সহ ভারী গেজ ইস্পাত দৈর্ঘ্যের লাইন মেশিনে কাটা

অটো স্ট্যাকার সহ ভারী গেজ ইস্পাত দৈর্ঘ্যের লাইন মেশিনে কাটা
