লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন মেশিন 3 X 1600

লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন মেশিন 3 X 1600
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
PRODUCT MODEL
ফ্লাই (0.3-3) x 1600
Trading Properties
MOQ
1 সেট
Packing
40HC x 3
period for dispatch
120-150 দিন
payment method
টি/টি

Product Details

বিশেষভাবে তুলে ধরা:

কাট টু লেংথ লাইন মেশিন 3 X 1600

,

লাইট গেজ কাট টু লেংথ লাইন মেশিন

,

রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন

Name: লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন
Feature: উচ্চ গতির উচ্চ নির্ভুলতা মাছি কাটিয়া
Material: সিআরসি, জিআই, পিপিজিআই, এসএস
Sheet Thickness: 0.3-3 মিমি
Sheet Width: 500-1600 মিমি
Coil ID: 508 মিমি
Coil OD: 2000 মিমি
Coil Weight: 20-25T
Cutting Length: 200 -4000 মিমি
Cutting Speed: 100 পিসি প্রতি মিনিট x 600 মিমি
Cutting Style: ঘূর্ণমান শিয়ার
Leveler: 4হাই, 6হাই
Total Power: 300KW
Land Area: 30m x 8m
Product Brief
হালকা গ্যাজ ঘূর্ণন কাটিয়া ফ্লাই কাটা দৈর্ঘ্য লাইন মেশিন (৩ x ১৬০০) রোটারি শিয়ার ফ্লাই কাটিয়া দৈর্ঘ্য লাইন উন্নত উচ্চ গতির উচ্চ স্পষ্টতা দৈর্ঘ্য কাটা মেশিন, হালকা গেজ শীট ধাতু কাটা জন্য উপযুক্তঃ একটি হালকা গ্যাজের কয়েল শীটের দৈর্ঘ্য দীর্ঘ, উদাহরণস্বরূপ, 0.2 মিমি পুরু কয়েল দৈর্ঘ্য 2 মিমি কয়েল দৈ...
Product Description

হালকা গ্যাজ ঘূর্ণন কাটিয়া ফ্লাই কাটা দৈর্ঘ্য লাইন মেশিন (৩ x ১৬০০)



রোটারি শিয়ার ফ্লাই কাটিয়া দৈর্ঘ্য লাইন উন্নত উচ্চ গতির উচ্চ স্পষ্টতা দৈর্ঘ্য কাটা মেশিন, হালকা গেজ শীট ধাতু কাটা জন্য উপযুক্তঃ

  • একটি হালকা গ্যাজের কয়েল শীটের দৈর্ঘ্য দীর্ঘ, উদাহরণস্বরূপ, 0.2 মিমি পুরু কয়েল দৈর্ঘ্য 2 মিমি কয়েল দৈর্ঘ্যের 10 গুণ, ইস্পাত শীট বাজার ওজন অনুযায়ী মূল্য নির্ধারণ করা হয়,কাটা শীট উচ্চ ওজন উত্পাদন দ্রুত লাইন গতি প্রয়োজন, যখন স্বাভাবিক স্টপ কাটিয়া খুব উচ্চ ফ্রিকোয়েন্সি কাটিয়া পৌঁছাতে পারে না এবং লাইন গতি সীমিত।
  • পাতলা শীট দৈর্ঘ্য পরিসীমা সাধারণত সংক্ষিপ্ত এবং সর্বোচ্চ 3 মিটার বা 4 মিটার অতিক্রম করে না, পাতলা শীট সহজেই ফ্লাই ঘূর্ণন কাটা দ্বারা এক দ্রুত স্ট্রোক মধ্যে কাটা যেতে পারেঃ শীট একটি স্থিতিশীল গতিতে সঞ্চালিত হয়,ঘূর্ণন shear ঘোরাতে এবং বন্ধ লুপ দৈর্ঘ্য প্রতিক্রিয়া অধীনে একটি clycle মধ্যে একটি শীট কাটা, সর্বোচ্চ কাটিয়া ফ্রিকোয়েন্সি 150 বার / মিনিট পর্যন্ত হতে পারে। 80 মিটার / মিনিট পর্যন্ত রৈখিক উত্পাদন গতি, এই চরিত্রটি পাতলা এবং ছোট শীট কাটা জন্য খুব উপযুক্ত।
  • ফ্লাই কাটিয়া shear উচ্চ নির্ভুলতা, servo মোটর দ্বারা চালিত হয়, সঠিকভাবে শীট আসন্ন দৈর্ঘ্য গণনা এবং স্ট্রোক কাটা shear ঘূর্ণন গতি মেলে,কাটা গতি স্বয়ংক্রিয়ভাবে শীট দৈর্ঘ্য অনুযায়ী নিয়মিত হয়.
  • ফ্লাই কাটিয়া লাইন uncoiling থেকে অবিচ্ছিন্ন, সমতলকরণ, ডবল রোলার জোড়া খাওয়ানো, ফিল্মিং, ঘূর্ণন shear, convey বেল্ট, ডবল stackers,কন্ট্রোল সিস্টেম বড় পর্দা সহ উচ্চ কনফিগারেশন, সেন্সর, পিএলসি, যোগাযোগকারী, রিলে ইত্যাদি

২ মিমি কয়েল এবং ০.২ মিমি কয়েল এর তুলনাঃ

  কয়েল স্পেসিফিকেশন পাতার দৈর্ঘ্য কাটিয়া লাইন গতি কয়েল প্রতি কাটা সময়
0.২ মিমি কয়েল শীট 508mm ID,1250mm প্রস্থ, 15T ~ ৭৫০০ মিটার ৮০ মিটার/মিনিট ৯৫ মিনিট
২ মিমি রোল শীট 508mm ID, 1250mm প্রস্থ, 15T ~ ৭৫০ মিটার ৮০ মিটার/মিনিট 9.৫ মিনিট



পরামিতিঃ

ইনপুট কাঁচামাল এবং সমাপ্ত পণ্য
কাঁচামাল ঠান্ডা গ্যালভানাইজড, ঠান্ডা ঘূর্ণিত, রঙিন লেপযুক্ত রোলস
যান্ত্রিক বৈশিষ্ট্য প্রসার্য শক্তি σb≤460Mpa, σ0.2≤280Mpa
বেধ 0.3-3.0 মিমি,
প্রস্থ 500mm-1600mm ((সর্বোচ্চ)
ওভারডোজ ≤ Φ1800 মিমি
পরিচয়পত্র Φ508mm (গ্যাসকেট সহ Φ610mm পর্যন্ত বড় করা)
সর্বাধিক ওজন ১৫-২০ টন
পাতার দৈর্ঘ্য ২০০-৪০০০ মিমি
দৈর্ঘ্য সহনশীলতা এল0= 1M±0.3 মিমি (একরূপ গতি)
এল0= ১ এম ± ০.৪ মিমি (অ্যাক্সিলারেশন/ডিসেলারেশন)
ডায়াগোনাল দৈর্ঘ্যের সহনশীলতা এল1= 1M±0.5mm
স্ট্যাকিং উচ্চতা সর্বোচ্চ ৬৫০ মিমি (উচ্চতা প্রায় ১৫০ মিমি)
সর্বাধিক স্ট্যাকিং ওজন ৫ টন



  ফ্লাইং সিটিএল পরামিতি
1 রৈখিক গতি ০-৮০ মিটার/মিনিট
2 থ্রেডিং গতি 0-15 মি/মিনিট
3 পাওয়ার সাপ্লাই 380V / 50Hz / 3PH
4 ইনস্টল করা শক্তি প্রায় ২৮০ কিলোওয়াট
5 ক্রস কাটিয়া পথ দুইটি ছুরি উড়ে বেড়ায়
কাটিয়া যন্ত্র ট্র্যাক কাটিয়া
6 নিয়ন্ত্রণ পদ্ধতি এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ
7 ড্রাইভ মোটর a. ডিকোলিং মোটরঃ এসি 37KW b. লেভেলিং মোটরঃ এসি 90KW

গ. রোটারি সিজ সার্ভো মোটরঃ

এসি ১১০ কিলোওয়াট



রচনাঃ

  পয়েন্ট Qty
1 লোডিং স্টেশন 1
2 লোডিং গাড়ি 1
3 ডেকোলার 1
4 সুনির্দিষ্ট লেভেলিং মেশিন (19 রোলার) 1
5 সার্ভো ফিডিং ডিভাইস (লেমিনেটিং ডিভাইস অন্তর্ভুক্ত) 1
6 রোটারি হাই স্পিড ফ্লাই কাটার 1
7 তিন পর্যায়ের বেল্ট কনভেয়র 1
8 1stস্বয়ংক্রিয় শীট সংগ্রহ মেশিন 1
9 2এনডিস্বয়ংক্রিয় সংগ্রহ মেশিন 1
10 জলবাহী সিস্টেম 1
11 নিউম্যাটিক সিস্টেম 1
12 লুব্রিকেটিং সিস্টেম 1
13 বৈদ্যুতিক সিস্টেম 1

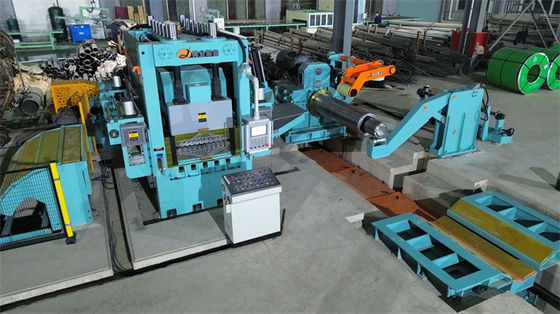

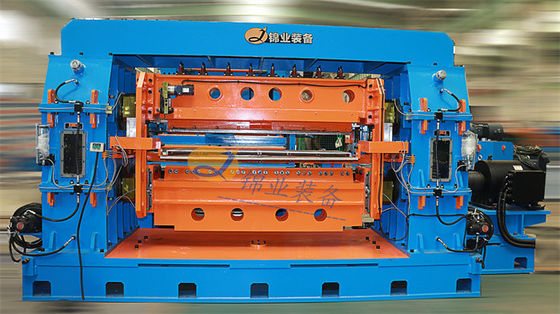

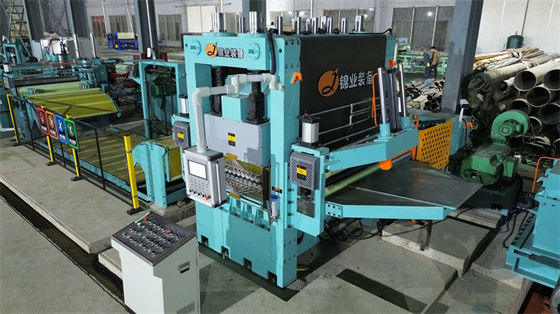

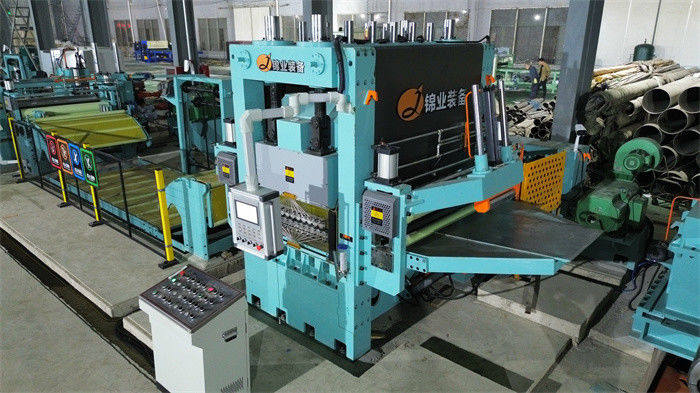

লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন মেশিন 3 X 1600লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন মেশিন 3 X 1600লাইট গেজ রোটারি শিয়ার ফ্লাই কাট টু লেংথ লাইন মেশিন 3 X 1600
