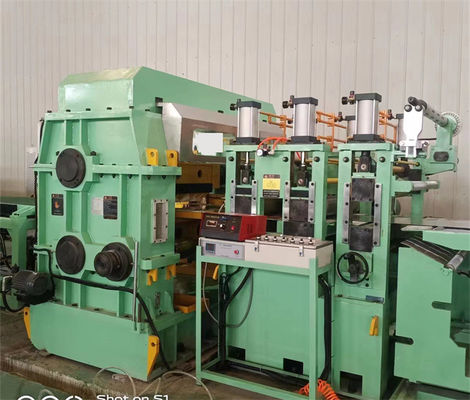

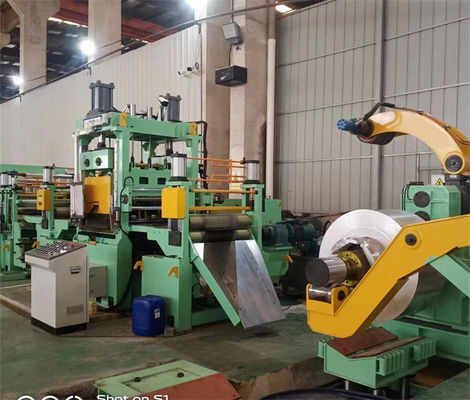

উচ্চ নির্ভুলতা স্বয়ংক্রিয় ঘূর্ণমান শিয়ার দৈর্ঘ্য লাইন 0.3-3 X 1250 কাটা
Product Details
রোটারি শিয়ার কাট টু লেংথ লাইন 0.3 মিমি
,অটোমেটিক কাট টু লেংথ লাইন
,স্টিল কাট টু লেন্থ মেশিন 1250 মিমি
উচ্চ নির্ভুলতা স্বয়ংক্রিয় ঘূর্ণমান শিয়ার দৈর্ঘ্যের লাইনে কাটা (0.3-3) x 1250
দৈর্ঘ্যের লাইনে রোটারি শিয়ার কাট হল উন্নত ফ্লাইং শিয়ার কাট টু দৈর্ঘ্য মেশিন, উচ্চ গতির উচ্চ নির্ভুলতা, বিশেষত।পাতলা শীট সংক্ষিপ্ত শীট ধাতু কাটিয়া জন্য উপযুক্ত:
- পাতলা শীট কয়েলের দৈর্ঘ্য হাজার হাজার মিটার পর্যন্ত দীর্ঘ হয়, যদি লাইনের গতি ধীর হয়, শীট কাটার সময় দীর্ঘ হবে, উৎপাদন ছোট হবে, তাই উচ্চতর লাইনের গতি প্রয়োজন।
- ফ্লাই কাটিং মানে স্টিলের স্ট্রিপটি কাটার সময় স্বাভাবিক গতির মতো এগিয়ে যায়, প্রতিটি কাটিং 0.5 সেকেন্ডের মধ্যে, সর্বোচ্চ কাটিং ফ্রিকোয়েন্সি 150 বার/মিনিট পর্যন্ত হতে পারে।উত্পাদনশীলতা রৈখিক 80m/মিনিট হতে পারে
- ছোট শীট কাটা মানে উচ্চ কাটিং ফ্রিকোয়েন্সি কিন্তু লাইন চলমান নন স্টপ, এটি আদর্শ ব্যবস্থা।
- শুধুমাত্র উচ্চ উত্পাদনশীলতা ফ্লাই কাটিং নয়, উচ্চ নির্ভুলতা লেভেলার, ফিল্ম ল্যামিনেটর, ডুয়াল স্ট্যাকারগুলি উচ্চ উত্পাদন ব্যবস্থা।
- 0.3 -3.0mm x 1250mmW x 200 -1000mmL এর জন্য ফ্লাই কাটিং লাইন।
3 মিমি কয়েল এবং 0.3 মিমি কয়েলের তুলনা:
| কয়েল স্পেসিফিকেশন | শীট দৈর্ঘ্য | কাটিং লাইনের গতি | প্রতি কুণ্ডলী কাটা সময় | |
| 0.3 মিমি কয়েল শীট | 508 মিমি আইডি, 1250 মিমি প্রস্থ, 15 টি | ~5000 মি | 50মি/মিনিট | 100 মিনিট |
| 3 মিমি কয়েল শীট | 508 মিমি আইডি, 1250 মিমি প্রস্থ, 15T | ~500 মি | 50মি/মিনিট | 10 মিনিট |
পরামিতি:
| ইনপুট কাঁচামাল এবং সমাপ্ত পণ্য | |
| কাচামাল | হট / কোল্ড গ্যালভানাইজড, কোল্ড রোলড, কালার কোটেড কয়েল |
| যান্ত্রিক সম্পত্তি | প্রসার্য শক্তি σb≤460Mpa, σ0.2≤280Mpa |
| পুরুত্ব | 0.2-2.0 মিমি, 0.3-3.0 মিমি |
| প্রস্থ | 300 মিমি-1250 মিমি (সর্বোচ্চ) |
| OD | ≤Φ1500,1800 মিমি |
| আইডি | Φ508 মিমি (গ্যাসকেট সহ Φ610 মিমি পর্যন্ত বড় করুন) |
| সর্বোচ্চ ওজন | 15 টন, 20 টন |
| শীট দৈর্ঘ্য | 200 - 3000 মিমি |
| দৈর্ঘ্য সহনশীলতা | এল0= 1M±0.3 মিমি (অভিন্ন বেগ) |
| এল0= 1 M±0.4 মিমি (ত্বরণ / হ্রাস) | |
| তির্যক দৈর্ঘ্য সহনশীলতা | এল1= 1M±0.5mm |
| স্ট্যাকিং উচ্চতা | 650 মিমি সর্বোচ্চ (কাঠের সমর্থন প্রায় 150 মিমি উচ্চ) |
| সর্বোচ্চ স্ট্যাকিং ওজন | 5 টন |
| ফ্লাইং সিটিএল প্যারামিটার | ||
| 1 | রৈখিক গতি | 0-80 মি/মিনিট |
| 2 | থ্রেডিং গতি | 0-15 মি/মিনিট |
| 3 | পাওয়ার সাপ্লাই | 380V / 50Hz / 3PH |
| 4 | ইনস্টল ক্ষমতা | প্রায় 220KW |
| 5 | ক্রস কাটিং ওয়ে | দুটি ছুরি ফ্লাই কাউন্টার কাটিং |
| কাটিং মেকানিজম ট্র্যাক কাটিং | ||
| 6 | নিয়ন্ত্রণ উপায় | এসি, সিএনসি এবং পিএলসি নিয়ন্ত্রণ |
| 7 | মোটর চালান | কডিকোইলিং মোটর: AC 30KW খ.লেভেলিং মোটর: AC 75KW |
|
গ.ফ্লাইং শিয়ার্স সার্ভো মোটর: AC 90KW |
||
গঠন:
| আইটেম | পরিমাণ | |
| 1 | লোডিং স্টেশন | 1 |
| 2 | গাড়ি লোড হচ্ছে | 1 |
| 3 | ডিকয়লার | 1 |
| 4 | সুনির্দিষ্ট লেভেলিং মেশিন (19 রোলার) | 1 |
| 5 | সার্ভো ফিডিং ডিভাইস (লেমিনেটিং ডিভাইস অন্তর্ভুক্ত) | 1 |
| 6 | রোটারি হাই স্পিড ফ্লাই কাটার | 1 |
| 7 | তিন ধাপ বেল্ট পরিবাহক | 1 |
| 8 | 1সেন্টস্বয়ংক্রিয় শীট সংগ্রহের মেশিন | 1 |
| 9 | 2ndস্বয়ংক্রিয় সংগ্রহের মেশিন | 1 |
| 10 | জলব কাঠামো | 1 |
| 11 | বায়ুসংক্রান্ত সিস্টেম | 1 |
| 12 | লুব্রিকেটিং সিস্টেম | 1 |
| 13 | বৈদ্যুতিক ব্যবস্থা | 1 |
