রোলড স্টিল ক্রমাগত উচ্চ গতিতে কাট টু লেংথ লাইন ইকুইপমেন্ট এজ ট্রিমিং সহ
আমাদের CTL লাইনের সরঞ্জামগুলি বিভিন্ন ধরণের উদ্ভিদের মধ্যে পাওয়া যেতে পারে: স্টিল মিল, ধাতু পরিষেবা কেন্দ্র এবং আসল সরঞ্জাম প্রস্তুতকারকের প্ল্যান্ট (OEM), খাদ্য ও পানীয় শিল্পে, ইলেকট্রনিক্স ইত্যাদি।
হেভি ডিউটি ফিড-সিটিএল লাইন বন্ধ করতেস্ট্রিপ উপাদানটিকে শিয়ারের বাইরে একটি পূর্বনির্ধারিত বিন্দুতে খাওয়ানোর জন্য ডিজাইন করা হয়েছে, থামুন এবং তারপর স্ট্রিপটিকে প্লেটে শিয়ার করুন।সাধারণত, ফিড-টু-স্টপ লাইনগুলি 0.375" (9.5 মিমি) থেকে 1.00" (25 মিমি) পুরুত্ব এবং 24" (610 মিমি) থেকে 120" (3050 মিমি) প্রস্থের ভারী গেজ লাইন।
লুপিং পিট সিটিএল লাইনে, শীট উপাদান লাইনের এন্ট্রি বিভাগে থামে না.শিয়ারিং ক্রিয়াটি ঘটে কারণ শীটটি ফিড রোলগুলির দ্বারা শিয়ারিং পয়েন্টের বাইরে একটি সেট দৈর্ঘ্যে খাওয়ানোর পরে ক্ষণিকের জন্য বন্ধ হয়ে যায়।একটি ধ্রুবক গড় লুপ গভীরতা বজায় রাখতে ফিডার সিস্টেমকে অবশ্যই উচ্চ বেগে ত্বরান্বিত করতে হবে।
ক্রমাগত উচ্চ গতি দৈর্ঘ্য লাইন কাটালাইন গতিতে উপাদান কাটার জন্য ডিজাইন করা গতিশীল কাঁচি দিয়ে সজ্জিত করা হয়েছে, এইভাবে স্ট্রিপটিকে ক্রমাগত সরানোর অনুমতি দেয়।সবচেয়ে ঘন ঘন সমাধান হল ঘূর্ণমান শিয়ার এবং মুভিং শিয়ার।
উচ্চ নির্ভুলতা ধাতু ফালা দৈর্ঘ্য লাইনে কাটা, প্রান্ত ছাঁটাই প্রায়ই স্টেইনলেস স্টীল শীট, অ্যালুমিনিয়াম ইস্পাত শীট জন্য বিশেষভাবে প্রয়োজন হয়.
ফিল্ম লেমিনেটিং উচ্চ নির্ভুলতা ক্রমাগত কাট থেকে দৈর্ঘ্য প্রক্রিয়াতেও দেখা যায়।
রচনা এবং পরামিতি:
| না. |
গঠন |
পরামিতি / কনফিগারেশন |
| 1 |
কুণ্ডলী স্যাডল |
20-30T |
| 2 |
ডাবল mandrel uncoiler |
Φ500-800 মিমি, 30T লোড |
| 3 |
পিঞ্চ ফিডার এবং পাঁচটি রোলার লেভেলার |
Φ250 মিমি, 200KW |
| 4 |
পিট সঞ্চয়কারী |
6000 মিমি |
| 5 |
সাইড গাইড 1# |
হাইড্রোলিক 1000-2000 মিমি |
| 6 |
এজ ট্রিমার |
পৃথক শরীর, ফ্রিকোয়েন্সি নিয়ন্ত্রণ,
3-8 মিমি প্রান্ত
|
| 7 |
স্ক্র্যাপ উইন্ডার এবং ওভার রোল টেবিল |
স্ক্র্যাপ গাইড, হাইড্রোলিক পুশ উইন্ডার |
| 8 |
সাইড গাইড 2# |
হাইড্রোলিক 1000-2000 মিমি |
| 9 |
11 রোলার লেভেলার |
4Hi, 300KW, Φ210 mm, 300KW |
| 10 |
রোটারি এনকোডার |
প্রতিনিধি, ওমরন |
| 11 |
হাইড্রোলিক শিয়ার |
ভারী শুল্ক, 45KW |
| 12 |
রোল টেবিল |
4000 মিমি |
| 13 |
স্ট্যাকার এবং এক্স টেবিল |
বোমা হ্যাচ টাইপ, 6m x 2 |
| 14 |
জলব কাঠামো |
রেক্সরথ ভালভ, ইউকেন পাম্প |
| 15 |
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং এইচএমআই |
SUS201, SUS304, SUS410স্টাইnless রেফারেন্সের জন্য ইস্পাত স্পেসিফিকেশন:
| SUS সিরিজ |
জাতীয় গ্রেড |
ASTM গ্রেড |
TS(Mpa) |
YS(Mpa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
ক্র |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
চরিত্র:
1. Uncoiler / Decoiler
হেভি কাট টু লেংথ লাইন হ্যান্ডেল হেভি গেজের ভারী স্টিলের কয়েল।আনকোয়লারে ডবল ম্যান্ড্রেল এবং শক্তিশালী স্লাইডিং বেস রয়েছে।
প্রতিটি ম্যান্ড্রেলের তিনটি ধাপ রয়েছে, হাইড্রোলিক সিলিন্ডার দ্বারা দুটি ম্যান্ড্রেল খোলা এবং বন্ধ করা।
uncoiling স্থায়িত্ব নিশ্চিত করতে, uncoiler বেসের উপরে ইনস্টল করা ব্যাক টেনশন মেকানিজম।
2. পোর্টাল ফ্রেম কুণ্ডলী মাথা ওপেনার
পোর্টাল ফ্রেমটি খুব শক্তিশালী, স্নাবার প্রেস রোলার সহ, ফ্রেমের উপরে সোজা করা রোলার।
স্টিলের কয়েলের উপরে হাইড্রোলিক স্নাবার রোল প্রেস করা হয় এবং এর প্রেসিং-ডাউন অ্যাঙ্গেল সামঞ্জস্যযোগ্য
স্ট্রেইটনিং রোলার স্ট্রিপ হেড ট্র্যাক করতে এবং এটি সোজা করতে পিছনের দিকে এগিয়ে যেতে পারে।
প্রিলেভেলারে ইনস্টল করা শোভলিং প্লেট কয়েল হেডকে সমর্থন করার সময় রোলার প্রেস কয়েল হেড সোজা করে।
3. প্রথম 2+5 প্রি লেভেলার
রোলারটি বিশাল এবং শক্তিশালী, ইস্পাত কয়েলের অভ্যন্তরীণ চাপ উপশম করে, রোলার পৃষ্ঠটি শক্ত এবং ক্রোম প্রলেপযুক্ত
শিথিল অবস্থায় আনকোয়েলিং বাঁকানো চাপকে উপশম করতে।

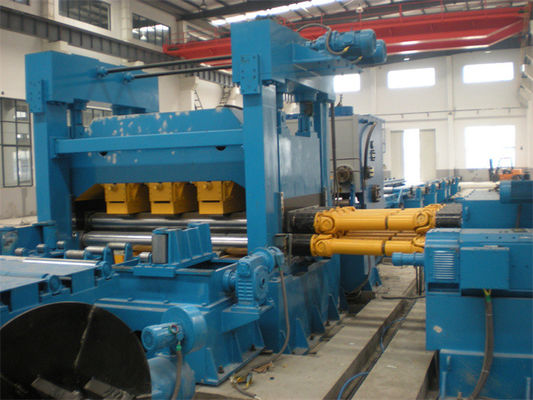

4. হেভি ডিউটি লেভেলার
হেভি ডিউটি লেভেলারের সংখ্যা হবে 13pcs, 11pcs বা 9pcs, রোলারের ব্যাস হবে 180mm -230mm -300mm,
উপরের রোলার এবং নিম্ন রোলারগুলির ফাঁক এবং কোণ সামঞ্জস্য করা যেতে পারে।
নো স্টপ লেভেলিং, লেভেলার ক্রমাগত কাজ করে স্টিল প্লেট টিপে না সিঙ্ক্রো কাটার সময়, এটি রোলার চিহ্ন না রেখে ইস্পাত প্লেট পৃষ্ঠকে রক্ষা করার জন্য ভাল
যখন শিয়ার কাটা বন্ধ করা হয়, তখন লেভেলারকে আটকে রাখা হয় এবং এনকোডার পরিমাপের অধীনে বন্ধ করা হয়।

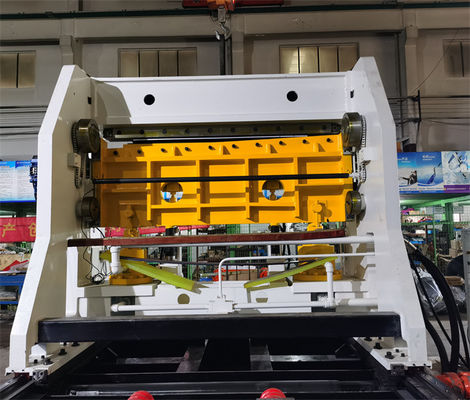

5. হাইড্রোলিক শিয়ার
ট্র্যাক শিয়ার: সিঙ্ক্রো হাই ফ্রিকোয়েন্সি কাটিং এবং শক্তিশালী ফ্রেম, শিয়ারিংয়ের জন্য শক্তিশালী হাইড্রোলিক স্টেশন, সিঙ্ক্রো ট্র্যাকিং স্টিল প্লেট চালানোর জন্য বড় সার্ভো মোটর।
হাইড্রোলিক রকিং শিয়ার এনকোডার পরিমাপের অধীনে কাটা বন্ধ করছে।
6. স্বয়ংক্রিয় স্ট্যাকার
বোমা হ্যাচ স্ট্যাকিং, রোলার আর্ম উপর প্রতিটি শীট গ্রহণ, শীট লিফটিং টেবিলের নিচে পড়ে ছেড়ে দিতে দুটি বাহু খুলুন.
রোল টেবিল প্যাক করার জন্য স্তূপযুক্ত শীটগুলি বাইরের দিকে সরবরাহ করে।
7. স্বয়ংক্রিয় নিয়ন্ত্রণ, পুরো প্রক্রিয়াটি স্বয়ংক্রিয় মোডে PLC নিয়ন্ত্রণের অধীনে।
