সিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইন

সিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইন
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
সনদপত্র
ISO, CE
PRODUCT MODEL
0.15-2.0 x 650
Trading Properties
MOQ
১ সেট
unit price
150000USD - 280000USD
Packing
নগ্ন মধ্যে মেশিন, বাক্সে অংশ
period for dispatch
120 -180 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি মাসে 3 সেট

Product Details

বিশেষভাবে তুলে ধরা:

স্টেইনলেস স্টীল শীট কাটা লাইন

,

সুপার-প্রিসিশন শীট কাটার লাইন

,

সুপার স্পিড শীট কাটার লাইন

Product Name: সুপার নির্ভুলতা সুপার স্পিড পাতলা শীট স্লিটিং লাইন
Sheet Material: সিলিকন ইস্পাত, স্টেইনলেস স্টীল, মাঝারি উচ্চ কার্বন ইস্পাত
Sheet Width: 200-650 মিমি, 500-1250 মিমি
Sheet Thickness: 0.15-2.0 মিমি
Baby Strips: 6 মিমি থেকে 50 মিমি
Number Of Slitting: সর্বোচ্চ 40 পিসি
Slitting Speed: 200মি/মিনিট
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 মিমি, 400 মিমি, 508 মিমি
Discharge Turnstile: উপলব্ধ
Scraps Winding: স্বাধীন প্রকার এবং উল্লম্ব অনলাইন
Product Brief
সিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইন পরিচিতি স্টিল 304.304L কে কাটতে হবে।301,321৩১৬, ৩১৬ এল এবং ২০০ সিরিজ এবং বৈদ্যুতিক ইস্পাত, জালনাইজড ইস্পাত, তামা, অ্যালুমিনিয়াম এসি ভিভিএফ ড্রাইভ ব্যবহার করুন, পিএলসি নিয়ন্ত্রণ পুরো লাইন সিঙ্ক্রোনাইজেশন রাখা। সহজ অপারেশ...
Product Description

সিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইন



পরিচিতি



স্টিল 304.304L কে কাটতে হবে।301,321৩১৬, ৩১৬ এল এবং ২০০ সিরিজ এবং বৈদ্যুতিক ইস্পাত, জালনাইজড ইস্পাত, তামা, অ্যালুমিনিয়াম

এসি ভিভিএফ ড্রাইভ ব্যবহার করুন, পিএলসি নিয়ন্ত্রণ পুরো লাইন সিঙ্ক্রোনাইজেশন রাখা। সহজ অপারেশন, উচ্চ নির্ভুলতা, উচ্চ মানের কাটা এবং recoiling, স্থিতিশীল টান



  • φ408, Ф508mm বৃত্তাকারতা ম্যান্ড্রেল
  • প্রধান শ্যাফ্ট 40Cr কাঠামো, টেম্পারিং, সূক্ষ্ম মিলিং এবং ফ্রিজিং মাধ্যমে
  • গিয়ার 42CrMo কাঠামো, টেম্পারিং, উচ্চ ফ্রিকোয়েন্সি দাঁত হার্ডিং, দাঁত grinding
  • ক্যাম্বার সেগমেন্ট প্লেটগুলি মাঝারি কার্বন খাদ ইস্পাত, টেম্পারিং, সূক্ষ্ম যন্ত্রপাতি, পৃষ্ঠের quenching, শক্ত ক্রোম লেপ
  • অভ্যন্তরীণ ক্লিজ স্লাইডার QT600-3, স্বাভাবিককরণQT600-3,
  • গ্রিপারের প্রেস ব্লকঃ 42CrMo কাঠামো, সূক্ষ্ম যন্ত্রপাতি, quenching
  • প্রেস বিভাজক শ্যাফ্ট পৃষ্ঠতল হার্ড ক্রোম লেপ
  • গিয়ারবক্স ভাল মানের ইস্পাত ঢালাই সমাবেশ, annealing চিকিত্সা, সূক্ষ্ম grinding, সূক্ষ্ম poring।



রচনাঃ



  • রোল প্রস্তুতকারী স্যাডল
  • কাগজ মোড়ক
  • কয়েল লোডিং গাড়ি
  • ওভার আর্ম প্রেস রোলার সহ আনকোলার
  • প্রথম লুপিং
  • পাশের গাইড
  • ডিস্ক স্লিটার
  • গাইড টেবিল
  • স্বাধীন অফলাইন স্ক্র্যাপ উইন্ডার
  • ট্রান্সমিশন টেবিল
  • দ্বিতীয় লুপিং
  • স্ট্রিপ বিভাজক এবং shear সঙ্গে টেনশন স্টেশন
  • প্রেস বিভাজক সহ রিকুইলার
  • রোলস আনলোডিং গাড়ি
  • কাগজের আনউইন্ডার
  • জলবাহী সিস্টেম
  • বায়ুসংক্রান্ত সিস্টেম
  • তৈলাক্তকরণ ব্যবস্থা
  • বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

​



পরামিতিঃ



ইনপুট উপাদান সমাপ্ত স্ট্রিপ মেশিন স্পেসিফিকেশন

ইনপুট স্টিল রোলস উপাদানঃ

l স্টেইনলেস স্টীল 304.304L,301,321৩১৬, ৩১৬এল এবং ২০০ সিরিজ, ইলেকট্রিক স্টীল, জালনাইজড স্টীল, তামা, অ্যালুমিনিয়াম

l জাতীয় স্ট্যান্ডার্ড এবং JIS স্ট্যান্ডার্ড সহ উপাদান সংস্থার গুণমান

l প্রসার্য শক্তিঃσb≤780MPa;

l শক্তি শক্তিঃσs≤520MPa

l শীট বেধঃ0.08 √1.0 মিমি

পত্রকের প্রস্থঃ 15 ′′ 650 মিমি

l কয়েল অভ্যন্তরীণ ব্যাসার্ধঃ φ408mm ((প্রসারিত φ508mm)

l কয়েল বাইরের ব্যাসার্ধঃ φ2000mm ((Max)

l কয়েল ওজন সর্বোচ্চঃ 6T



  • কয়েল অভ্যন্তরীণ ব্যাসার্ধঃφ408-508mm
  • কয়েল বাইরের ব্যাসার্ধঃ Φ2000mm
  • কয়েল ওজনঃ ৬ টি (সর্বোচ্চ)
  • ন্যূনতম সমাপ্ত স্ট্রিপ বেধঃ ৪ মিমি
  • গর্তের প্রস্থের অনুমোদনঃ<0.03
  • ম্যাক্স বার্সঃ ≤০03
  • রিবন্ডিং স্তর বিচ্যুতিঃ ≤1.5
  • পৃষ্ঠঃ সমতল, ফ্ল্যাঞ্জিং, কনকেভিটি ইত্যাদির মতো ত্রুটি ছাড়াই
  • কাটা সংখ্যাঃ
  • সর্বাধিক ২০টি স্ট্রিপ
  • কয়েল অভ্যন্তরীণ ব্যাসার্ধ 408mm, বেধ 0.08-0.2mm প্রস্থ 4mm শিশুর স্ট্রিপ, rewind বাইরের ব্যাসার্ধ 800mm বেশী নয়

লাইন গতিঃ0-200m/min

l মোট শক্তিঃ ১৮০ কেডব্লিউ

আনরোলারঃ ৩০ কিলোওয়াট

স্লিটারঃ৫৫ কিলোওয়াট

স্ক্র্যাপ উইন্ডারঃAC7.5KW

রিকুলারঃ75KW

হাইড্রোলিক স্টেশন:7.৫ কিলোওয়াট

হাইড্রোলিক টেনশনের জন্যঃ2.২ কিলোওয়াট

l কাটার ধরনঃ সক্রিয় কাটিয়া

l রিকলিং টাইপঃ নীচে থেকে রিকল

l নিয়ন্ত্রণ মোডঃ পিএলসি, টাচ স্ক্রিন, ভিভিএফ ড্রাইভ

হাইড্রোলিক সিস্টেম:

l সিস্টেম চাপ 14Mpa, কাজের চাপ 8-10Mpa

l কম্প্রেসড এয়ার চাপঃ0.৫ ০.৭ এমপিএ।

১) দখল এলাকাঃ ৬ মিটার প্রশস্ত, ২০ মিটার দীর্ঘ

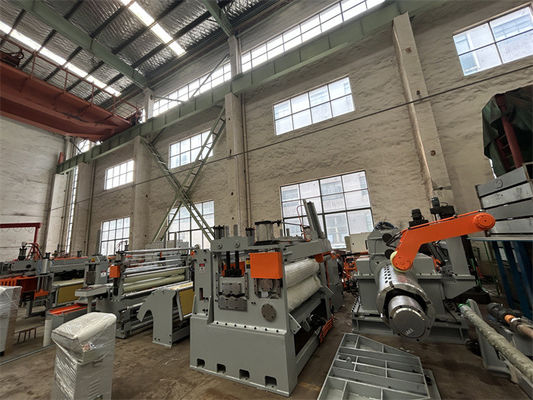

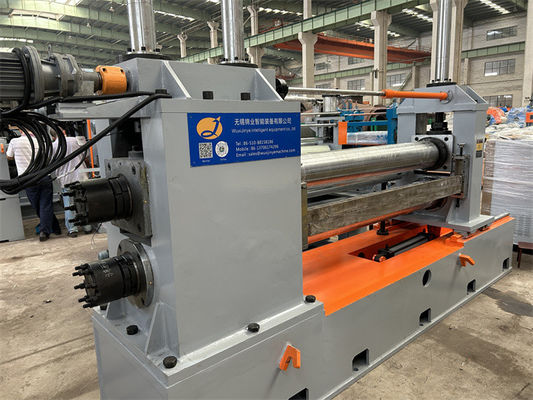

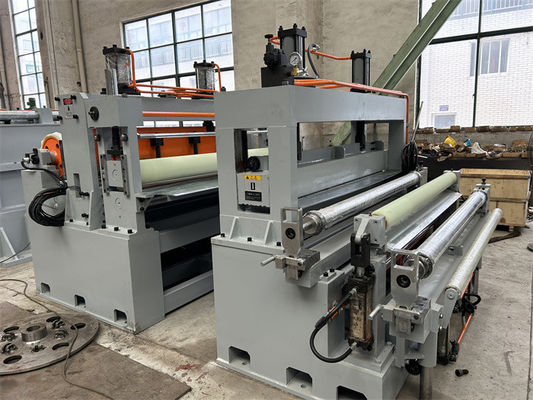

সিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইনসিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইনসিলিকন স্টীল স্টেইনলেস স্টীল জন্য সুপার স্পষ্টতা সুপার গতি পাতলা শীট কাটা লাইন
