হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন

হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন
Basic Properties
country of origin
উক্সি, চীন
Brand Name
Jinye
সনদপত্র
ISO, CE
PRODUCT MODEL
(১-৮) এক্স ২০০০
Trading Properties
MOQ
১ সেট
Packing
7 x 40HC
period for dispatch
180 -210 দিন
payment method
এল/সি, টি/টি
Supply Capacity
প্রতি বছর 5 সেট

Product Details

বিশেষভাবে তুলে ধরা:

q235 কয়েল কাটার লাইন

,

q195 কয়েল কাটার লাইন

,

এইচআর ইস্পাত কয়েল কাটার মেশিন

Name: হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন
Heavy Gauge: 1 -8 মিমি
Coil Width: 1000-2000 মিমি
Coil Weight: 30T
Number Of Slitting: 8 মিমি x 8 কাট
Slitting Speed: 0-60 -120 মি/মিনিট সামঞ্জস্যযোগ্য
Land Area: ৪০ মি x ১৩ মি
Total Power: 500KW
Recoil Mandrel: 610 মিমি ব্যাস
Tension Type: 5 রোলার
Uncoiler: ডাবল হেড
Knife Change: ঘোরানো ক্যান্টিলিভার অস্ত্র
Recoiler: পোর্টাল ফ্রেম বিভাজক
Product Brief
ভারী গেজ এইচআর স্টিল কয়েল কাটা লাইন জন্য 8 এক্স 2000 এএসটিএম 1008, Q195, Q235, 08steel ভারী গেইজ স্টীল কয়েল কাটার লাইন সম্পর্কে, আমরা ভারতে 6x2000 ডাবল স্লিটার উচ্চ প্রসার্য ঘন প্লেট কাটার মেশিন সরবরাহ করেছি, আলজেরিয়া এবং রাশিয়ায় 8x2000 ডাবল হেড কাটার লাইন,মালয়েশিয়ায় 16 x1650 এইচআর কাটার লাই...
Product Description

ভারী গেজ এইচআর স্টিল কয়েল কাটা লাইন জন্য 8 এক্স 2000 এএসটিএম 1008, Q195, Q235, 08steel



ভারী গেইজ স্টীল কয়েল কাটার লাইন সম্পর্কে, আমরা ভারতে 6x2000 ডাবল স্লিটার উচ্চ প্রসার্য ঘন প্লেট কাটার মেশিন সরবরাহ করেছি, আলজেরিয়া এবং রাশিয়ায় 8x2000 ডাবল হেড কাটার লাইন,মালয়েশিয়ায় 16 x1650 এইচআর কাটার লাইন, 12x1250 মিমি slitter অভ্যন্তরীণ সিচুয়ান প্রদেশ, ইত্যাদি আমরা গ্রাহকদের চান হিসাবে slitting মেশিন ডিজাইন।

8 মিমি, 10 মিমি, 12 মিমি, 14 মিমি সাধারণ কার্বন ইস্পাতের মতো লম্বা রোল শীট লম্বা দিকের কাটা, বা উচ্চ প্রসার্য ভারী গেইজ কাটা, উদাহরণস্বরূপ 4 মিমি, 5 মিমি, 6 মিমি, 7 মিমি, 8 মিমি ইত্যাদি...কাটার মেশিনকে ভারী কাজ বহন করতে হবে এবং মেশিনের কাঠামোটি শক্তিশালী কাঠামো এবং স্বয়ংক্রিয় অপারেশন হতে হবে.





বৈশিষ্ট্যঃ

  1. বড় বেফেল ডাবল হেডস আনকোলারঃ ঘন ইস্পাত কয়েল প্লেটগুলি প্রায়শই বড় বাইরের ব্যাসার্ধের সাথে ভারী হয়, সর্বাধিক কয়েল ওজন 30-40T হতে পারে এবং বাইরের ব্যাসার্ধ প্রায় 2200 মিমি পর্যন্ত।অভ্যন্তরীণ কয়েল ব্যাসার্ধ এত নিয়মিত নয়, একটি ডিম্বাকৃতির চেহারা, বিপরীত দুটি শঙ্কু mandrels সহজে ভিতরে coil সমর্থন করতে পারেন।
  2. স্ট্রং 5 রোলস প্রি-লেভেলার কাটা আগেঃ পুরু প্লেট রোলিং লাইন রোলিং লাইন রোলিং রোলিং রোলিং রোলিং রোলিং রশ্মি শক্তিশালী,শক্তিশালী সমতলকরণ সমতল হতে কয়েল নমন ব্যাসার্ধ সমতল করতে পারেন, পরে কাটা জন্য প্রস্তুত.
  3. পাঁচটি রোল টেনসারঃ পাঁচটি রোল টেনশন 3 2 রোল কাঠামো উপর, ঘনিষ্ঠভাবে স্থিতিশীল recoiling টেনশন অধীনে ইস্পাত স্ট্রিপ রাখা
  4. রিকুলারের উপরে প্রেস ফ্রেমকে আলাদা করার স্ট্রিপঃ অবিচ্ছিন্ন রিকুলিং নিশ্চিত করার জন্য, প্রতিটি স্ট্রিপকে নীচের স্তরের উপরে একটি স্তর ধরে রাখা উচিত, যাতে এটি শক্তভাবে ধরে রাখা যায়।হাইড্রোলিক বিভাজক প্রেস ফ্রেম দৃঢ়ভাবে ভিত্তি উপর দাঁড়ানো, দুটি হাইড্রোলিক সিলিন্ডার দ্বারা পিছিয়ে স্ট্রিপগুলিতে বিভাজক শ্যাফ্ট চাপানো।
  5. Slitter এবং recoiler: কাঠামো স্বাভাবিক হিসাবে একই, অনেক শক্তিশালী, এবং কিছু অংশ বিশেষ উপাদান গ্রহণ। পিএলসি নিয়ন্ত্রণ দ্বারা সিঙ্ক্রোনাইজেশন মধ্যে slitting এবং recoiling কাজ।
  6. মোটরযুক্ত সামঞ্জস্যের পাশের গাইডঃ প্যানেলের বোতামে বোতাম টিপে বেধগম শীটের জন্য, পাশের গাইড সামঞ্জস্যটি মোটরযুক্ত হয়।
  7. প্রতিটি পাশে দুটি স্ক্র্যাপ উইন্ডারঃ স্বাধীনভাবে একটি বড় এসি ফ্রিকোয়েন্সি মোটর দ্বারা চালিত, স্ক্র্যাপ উইন্ডিং স্থানচ্যুতি সঙ্গে।
  8. বৈদ্যুতিক নিয়ন্ত্রণঃ প্রধান ড্রাইভ ক্যাবিনেট ড্রাইভের পাশে কাটা মেশিনের পিছনে অবস্থিত, অপারেটর প্যানেলগুলি মেশিনের সামনে থাকে, যার টাচ স্ক্রিন এবং সিমেন্স পিএলসি রয়েছে।



 রচনা এবং পরামিতিঃ



না, না। রচনা প্যারামিটার
1 ফিডিং কয়েল গাড়ি ৩০টি
2 ডাবল ম্যান্ড্রেল আনরোলার Φ৫০০-৮০০ মিমি, ৩০ টন লোড
3 পিনচ ফিডার এবং ফাইভ রোলার লেভেলার Φ২০০ মিমি, ৭৫ কিলোওয়াট
4 হাইড্রোলিক শেয়ার ১০x২০০০
5 ট্রান্সমিশন রোল টেবিল দৈর্ঘ্য ৪০০০ মিমি
6 সাইড গাইড এবং প্রেস রোলার 500-2000 মিমি প্রশস্ত
7 স্লিটিং মেশিন Φ280mm, 250KW
8 প্রান্ত স্ক্র্যাপ উইন্ডার এবং স্ট্রিপস লেজ প্রেস 7.5KW x 2
9 গর্তের এককুলেটর দৈর্ঘ্য ৫০০০ মিমি
10 প্রি-সেপারেটর, টেনশনার, ব্যালেন্সিং রোলার দ্বিগুণ পৃথককরণ, 3 2 রোলার টেনশন এবং প্লেট টাইপ টেনশন
11 ReCoiler (বিচ্ছেদ ডিস্ক, pusher সহ) Φ610mm, 300KW, 30T
12 রোলস ট্রলি নির্গত ৩০টি
13 জলবাহী সিস্টেম রেক্স্রোথ ভালভ, ইউকেন পাম্প
14 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পার্কার ডিসি ড্রাইভ, সিমেন্স পিএলসি এবং টাচ স্ক্রিন

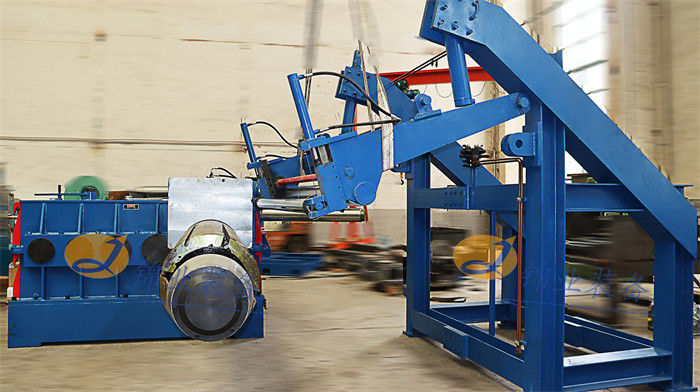

হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইনহেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন

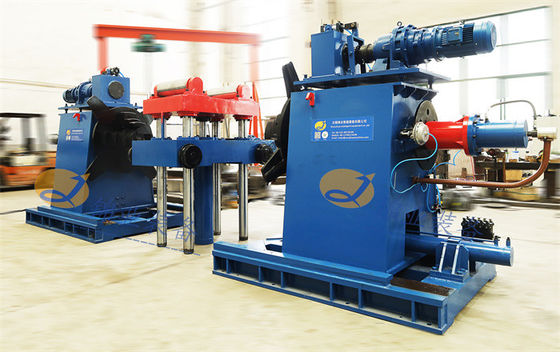

হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন

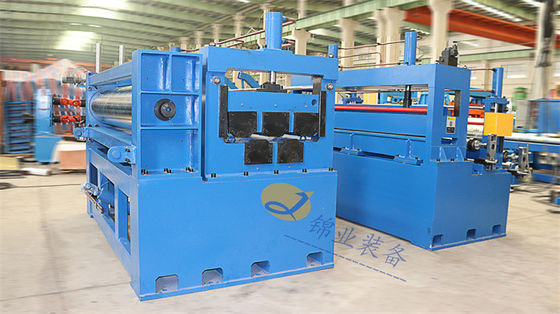

হেভি গেজ এইচআর স্টিল কয়েল স্লিটিং লাইন
